常規的拼板方式是V割拼板，但是對于異形板或是特別要求（如嘉立創經濟型SMT貼片）等需要采用郵票孔拼板，郵票孔從文字上面看與信封上貼的郵票類似，在PCB拼板采用此方式連接的稱為“郵票孔拼板”或“郵票孔連接”。

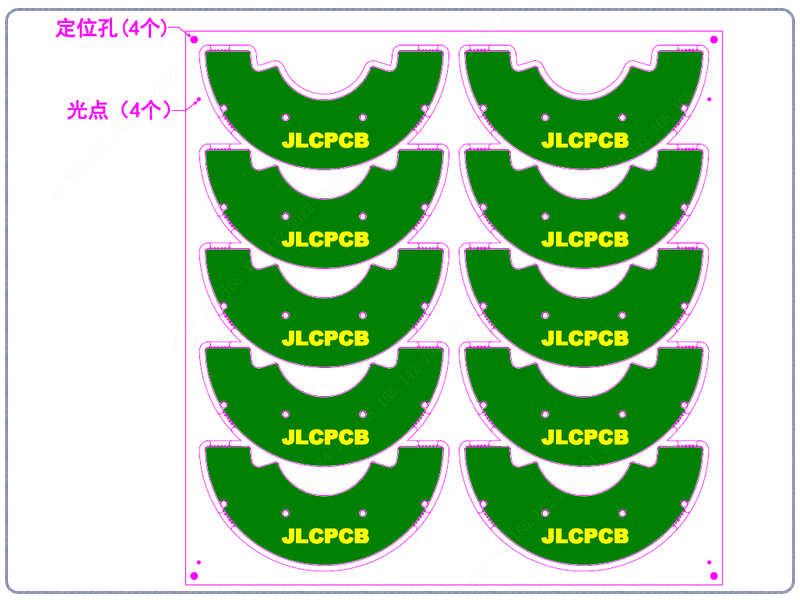

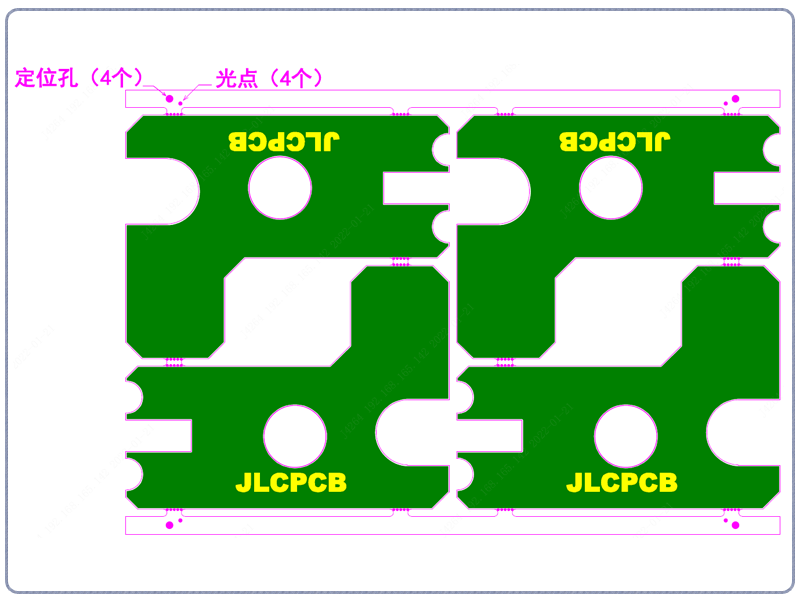

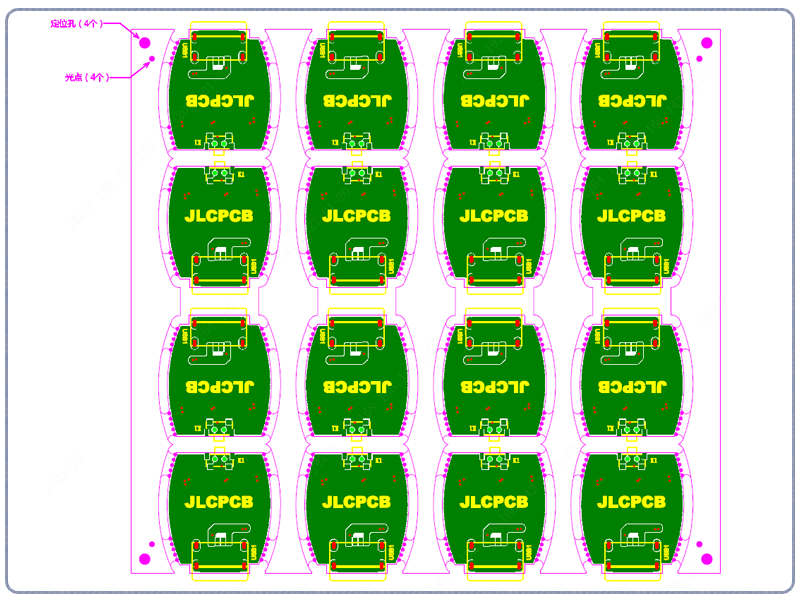

郵票孔拼板可以稱為"萬能拼板"，只要有位置添加郵票孔的，各類形狀的板均可以通過郵票孔相連。郵票孔連接位的數量、連接位的大小，整個SET的連接是否穩定，與PCB板在貼片的質量有直接聯系 。

..需要說明的是，郵票孔拼板的位置掰開后會有齒輪狀的不平滑情況..

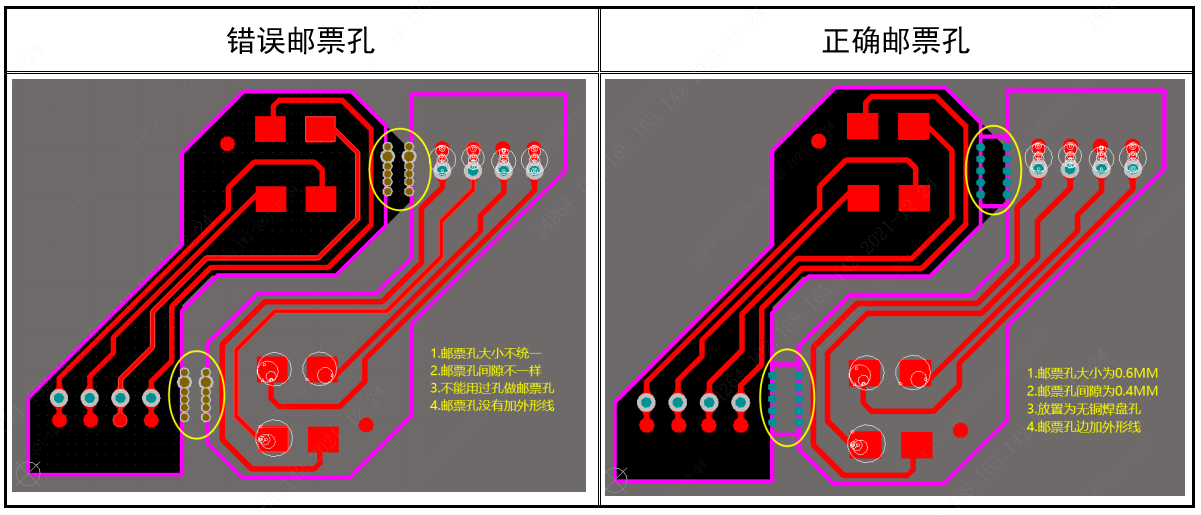

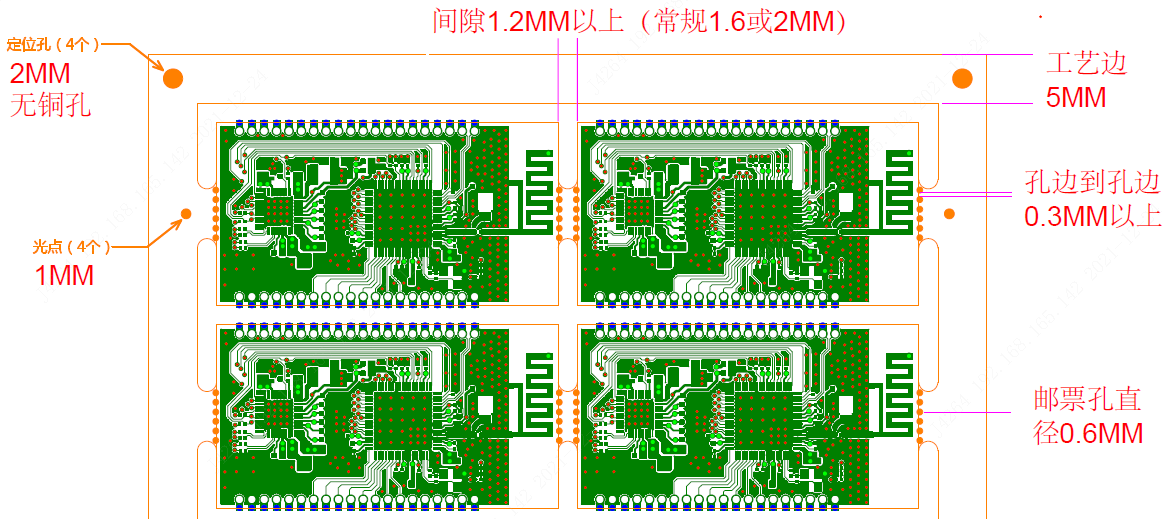

■ 郵票孔大小：建議5至8個直徑0.60mm的無銅孔為一組（不建議郵票孔個數少于5）

■ 郵票孔間隙：孔邊到孔邊0.35-0.4MM的間隙，至少要保證0.3mm的間隙以保證有足夠的連接強度（板越薄需適當加大間隙）

■ 郵票孔組數：至少需要相對稱的2組（限長寬在30MM內），依實際板大小及器件重量調整組數，建議每隔50－60MM增加一組郵票孔

■ 郵票孔位置：加在板框線的中心線或伸到板內1/3處 ，如板邊有過孔、線路、安裝孔及伸出元器件盡量避開

■ 拼板間隙：常規間隙是1.6MM或2MM，最小需要1.2MM的間隙（低于這個數值會引起郵票孔連孔斷鉆頭或鉆歪）

⊙為了方便掰板，郵票孔應添加在空白板大的地方

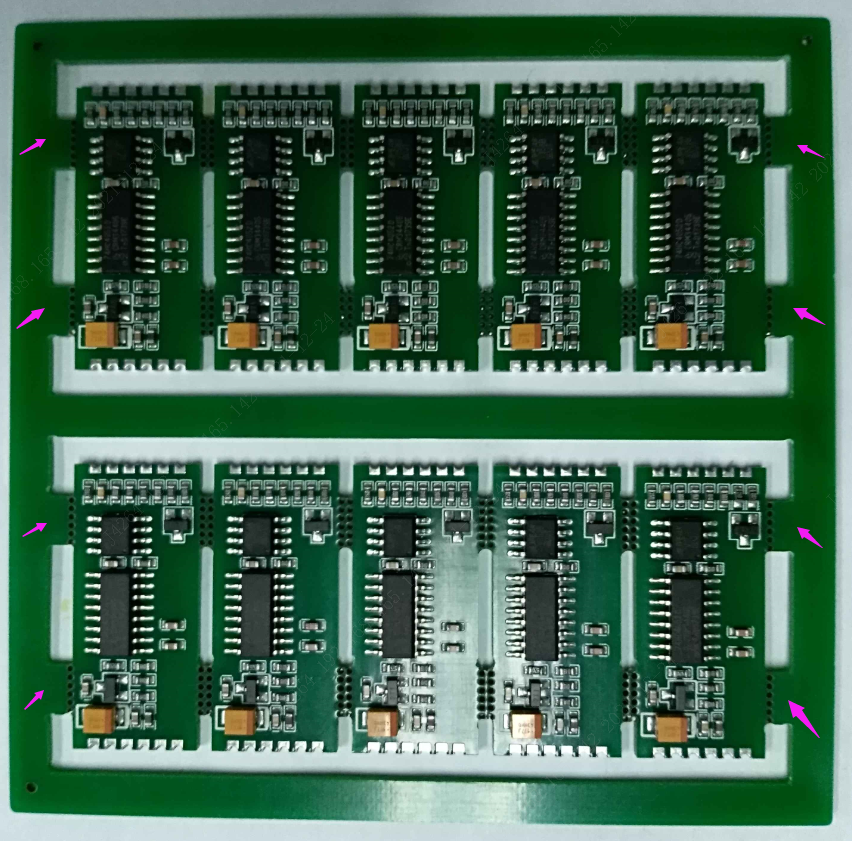

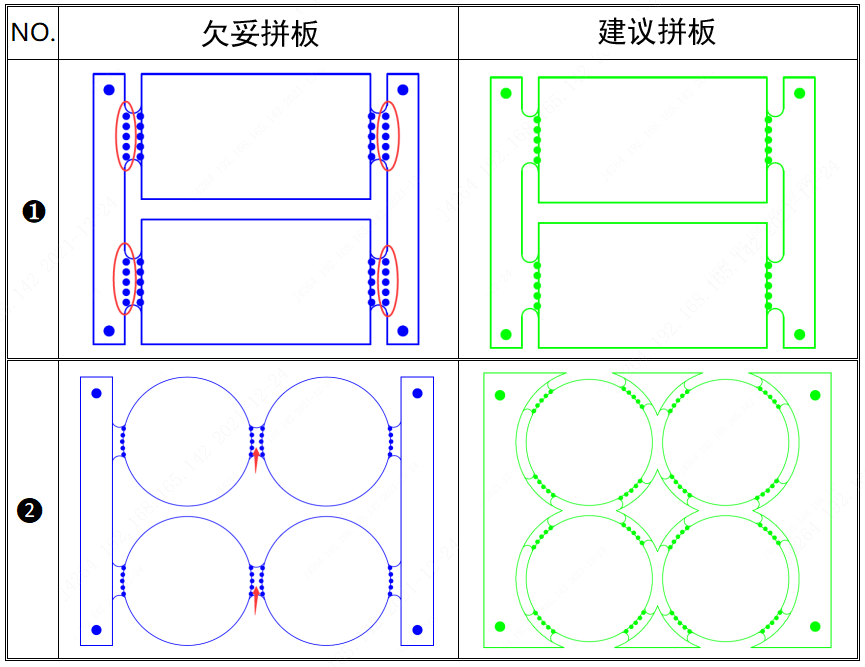

? 靠近工藝邊的不需要加郵票孔，郵票孔只需要加在板外形這一邊（上圖紅圈處）；而板與板之間郵票孔相連的，兩邊都要加郵票孔（上圖紅箭頭處）

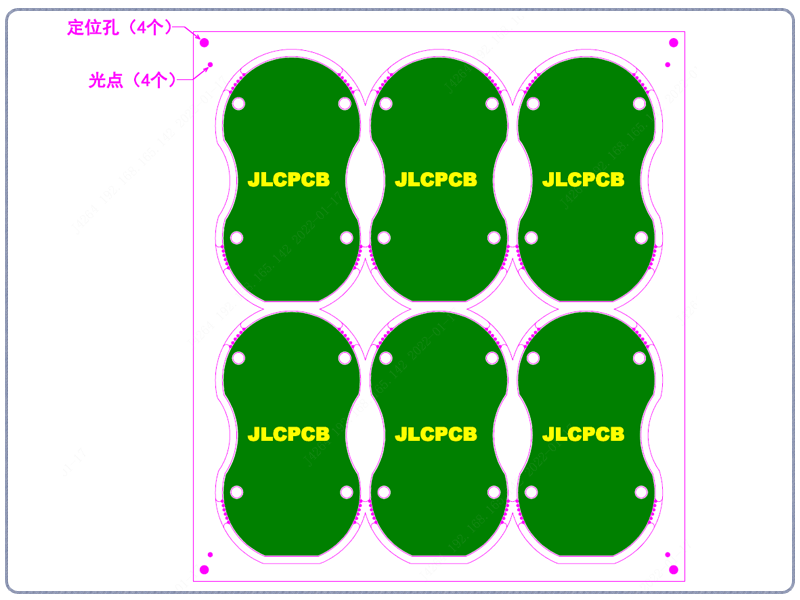

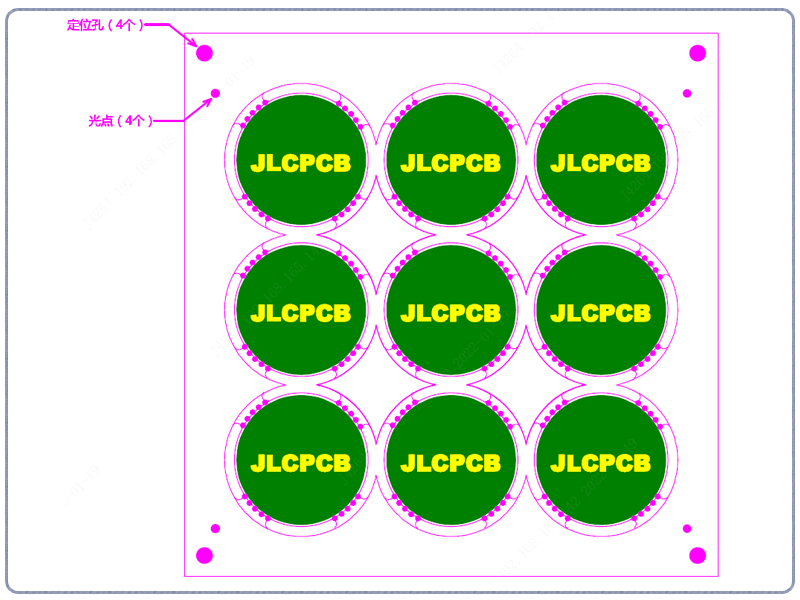

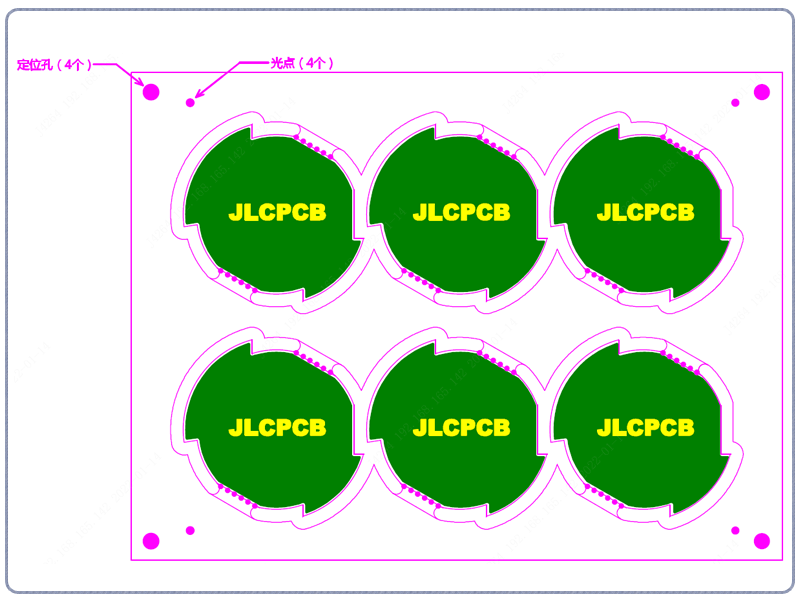

? 圓形板郵票孔盡量加帶空板的斜角位置，以保證有較寬空白板用于受力分板

⊙為了方便制作，請按規范添加郵票孔

【關于客戶提供拼板不規范的問題，按以下規范要求】

① 客戶提供的拼板文件中郵票孔間距不夠的，我司工程將直接調到0.3mm以上處理（有足夠的支撐才不會散落）且不會通知客戶。

② 對于不規范設計，因?yàn)樯婕暗揭{(diào)整，所以不保證每次做的一模一樣，所以容易出現前后兩批處理效果不一樣的情況，請知悉！

③ 客戶提供拼板圖沒有g(shù)erber的，只參考樣式拼板，不規范的位置我們自行調整（如郵票孔，連接位，間隙等），定位孔和Mark點也可以自行調整，不按圖紙對應來添加。

④ 客戶提供的拼板gerber文件（或拼板圖）需要添加定位孔，mark點的請自行添加好，圖上沒有的數據我們不會添加。點擊查看說明

⑤ 客戶提供的拼板示意圖單元板與單元板（或工藝邊）不一致的，我司工程統一調整為0間距拼板。提供完整拼板文件的依文件制作。點擊查看說明

重點強調：為保證制作的PCB與您開的鋼網及治具完全符合，請?jiān)谙到y(tǒng)中下載我司工程資料去開鋼網做治具！
