PCB打樣設計之Layout布線采用Fill敷銅有那些危害
14194 0



PCB打樣的時候,Layout布線采用Fill敷銅有那些危害?

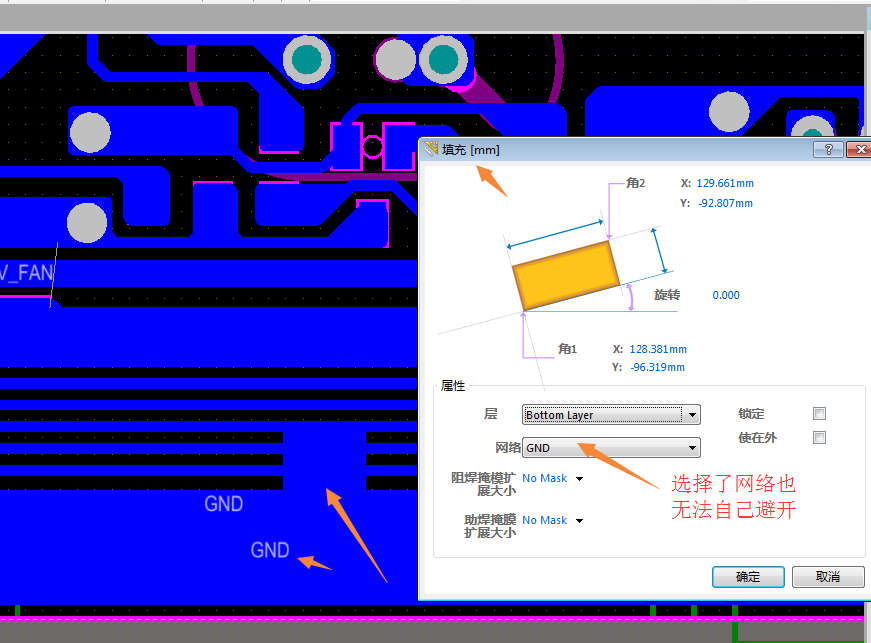

一. 用fill敷銅會造成板子短路,而采用多邊形敷銅連接某一網絡,它會按設置的距離自動避開其它網絡.fill卻填到哪里連接哪里。



二. 在軟件里大量運用FILL填充塊設計焊盤或者敷銅會產生文件無法生成Gerber文件。因?yàn)檐浖顳碼是有限的只有999個D碼。

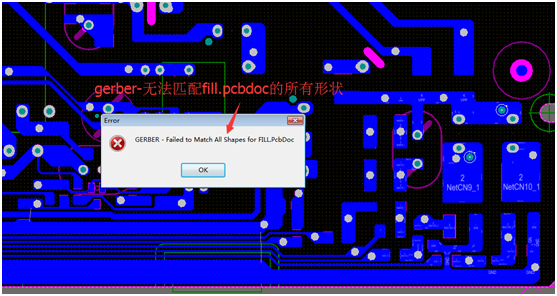

如下圖生成GERBER文件發現提示問題報告反饋gerber-無法匹配fill.pcbdoc的所有形狀。

看這種情況,您放心投把生成的Gerber文件投單PCB廠家加工嗎?

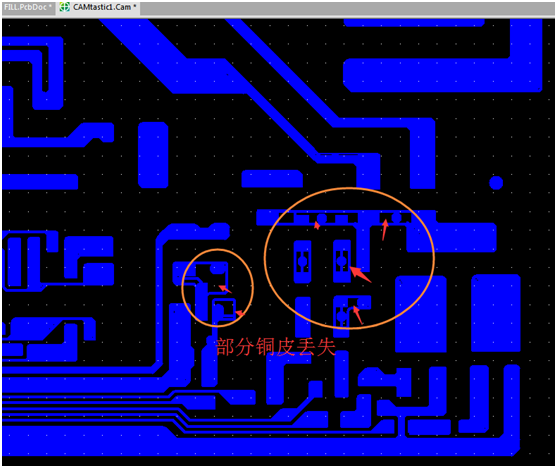

發現不了您在文件里面采用FILL繪的銅皮,此問題嚴重后果就是會造成丟失數據的風險。

在此推薦嘉立創的下單小助手,可以下單查看文件信息,避免出錯
