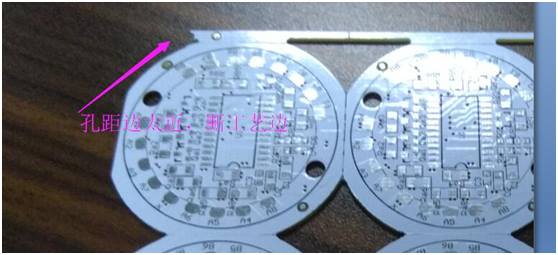

客供拼板工藝邊定位孔很大,基本上同工藝邊寬差不多大，容易斷工藝邊，特別是加在懸空位。

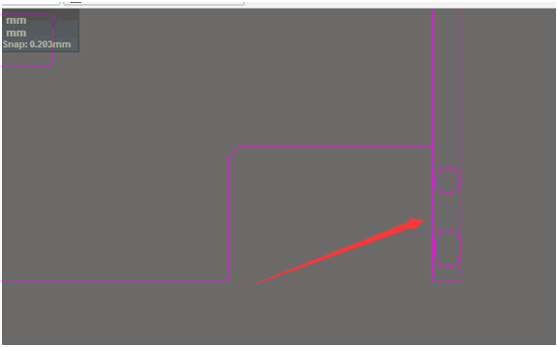

如下圖，拼板工藝邊寬4.5mm孔4mm 又是懸空的，容易導致斷工藝邊，
如孔一定要那么大，那么建議客戶工藝邊寬8mm以上才能避免斷工藝邊。
工程師們注意了?。?！
您為什么要加工藝邊？加工藝邊的目的是固定板子方便PCB成形定位及貼片廠機器貼片時用，其實對于我們來說不加工藝邊更省錢，但沒辦法，要大規模生產就得用機器，用機器生產就得符合一定的標準。
工藝邊常規一般是5mm寬度，定位孔是2mm的直徑 光學定位點一般是1mm直徑表貼焊盤。如您要3mm或4mm定位孔麻煩加寬工藝邊，要考慮加完孔后是否有懸空位避免斷工藝邊。
如出現以上情況請慎重下單，我司無法保證能滿足客戶需求。

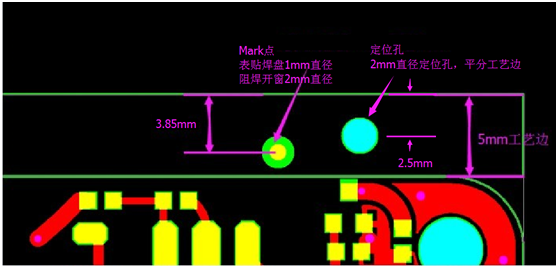

下圖是正確加法請參考：
互動評論
5
登錄
或
注冊
后才可以留言哦！
客戶(5***1A) 2023-10-17 13:29:09
0
圖片里的標記mark點距離板邊3.85mm，2021-08-30 15:45:09回復里寫的最小3.35mm，請問到底是多少？
官方工作人員(5***26)
2023-10-17 13:33:10
3.85指的是光點中心到板邊，3.35指的是光點邊到板邊
深***(2***6C) 2023-08-22 16:39:15
1
MARK邊緣點離板邊為啥 3.35MM ？不能是個整數，例如3MM
官方工作人員(5***26)
2023-08-22 16:45:49
這個是為了適合嘉立創SMT的最小距離
客戶(6***9A) 2023-03-15 13:47:14
0
定位孔可以直接添加“通孔”，立創eda工具如何手動添加MARK點呢
官方工作人員(5***26)
2023-03-15 13:53:41
您好，關于立創EDA使用的，可以在立創官網https://lceda.cn/幫助－聯系我們，找到對應的客服告訴您軟件使用方法的，謝謝！
黃***(1***2S) 2021-08-29 20:36:03
0
定位孔和MARK 點是必須的嗎？一塊板上應該加幾個？加在哪里？相對位置有什么講究？用戶打樣需要自己加嗎？
官方工作人員(1***79)
2021-08-30 15:45:09
您好，小批量訂單需要工藝邊與MARK點（3-4個），MARK邊緣點離板邊有3.35MM即可。
王***(4***1A) 2020-07-23 13:43:37
0
定位孔是4層板以上才加？還是外加工藝邊就要加定位孔呢
客戶(后臺回復) 2020-07-24 09:42:40
跟層數無關，定位從字面理解就是扶助底板定位用。常規都是加工藝邊上，如板內有（內定位）可以不用另外添加。
