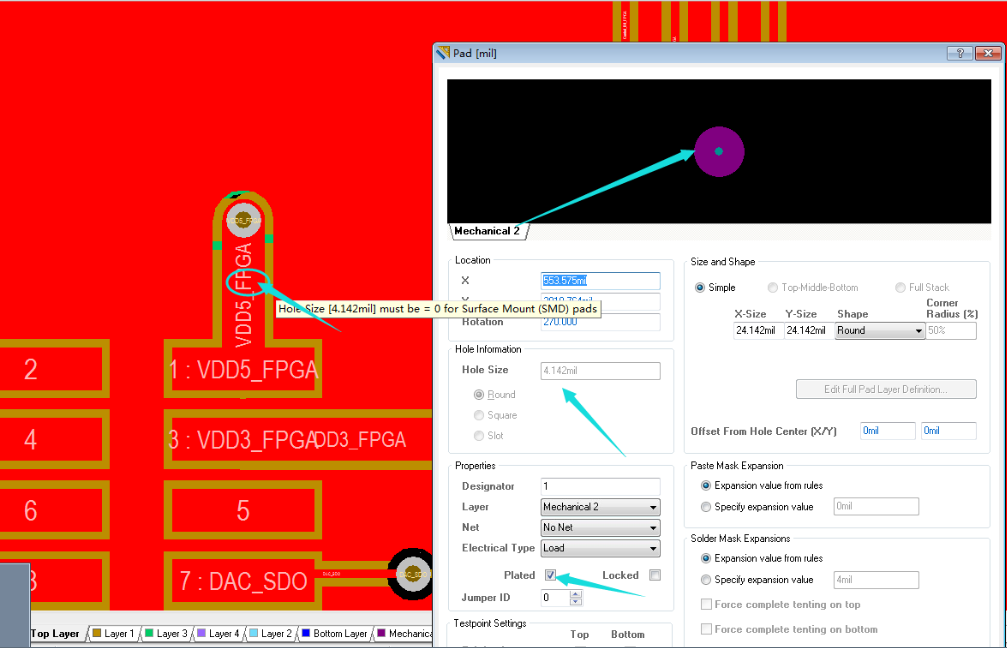

習慣使用AD20軟件的老童鞋們，貌似布線太隨意，Mechaical 2層放置（焊盤孔），因高板本兼容性問題導致電源和地線全部短路.(低版本可杜絕此問題）如下圖：

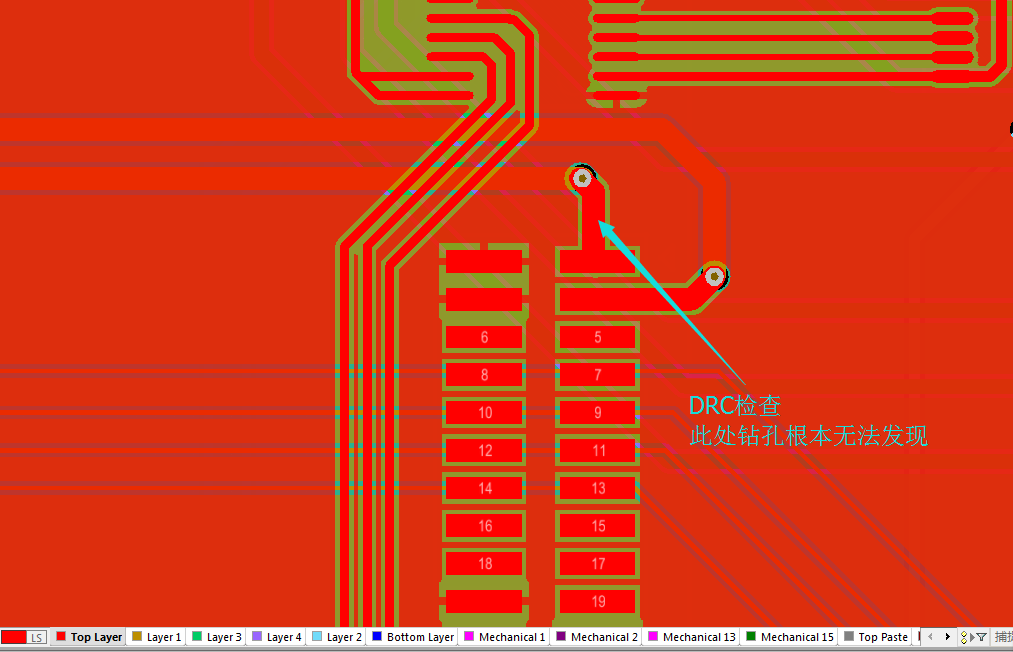

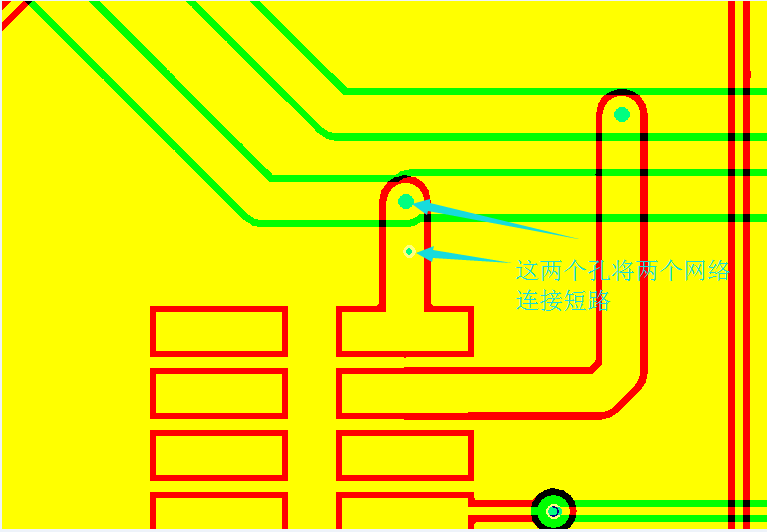

下圖原文件效果圖

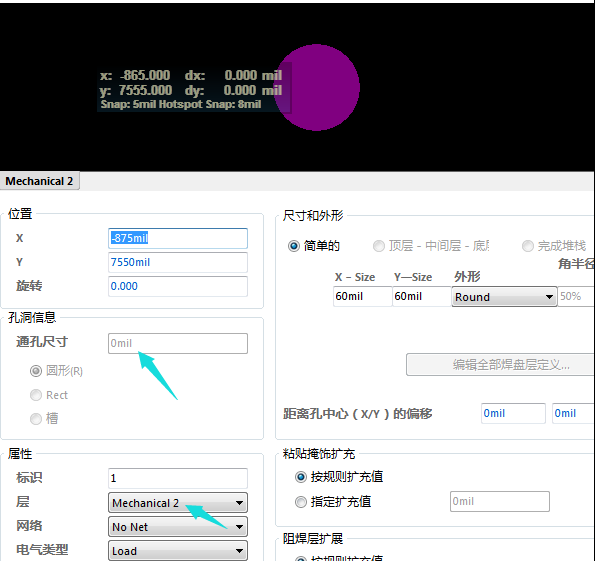

提醒！提醒！提醒?。?！AD16以前的版本，焊盤孔放置機械層，內徑孔將直接替換為0。
老童鞋們用高版本需謹慎?。?！
