為了便于PCB/SMT批量生產提高效率，可以采用拼板的方式生產，為此我們提供三種方案：

1、客戶自行拼板

為了更適合組裝元器件及外形加工，我們建議客戶優先采用自行拼板方式，這樣可以最接近您的拼板需求：

（1）我司目前可以接受"V割拼板"和"郵票孔拼板"兩種加工方式，關于兩者的區別可以參考下單前技術員必看（

■ V割拼板請點我

■ 郵票孔拼板請點我

■ 半孔工藝拼板請點我

（2）客戶自行拼板的，一定要保證拼板規范，間隙統一，需要光點和定位孔的請拼板時添加好。

（3）支持提供參照資料拼板，點擊查看參照圖與參照文件拼板規范

【重點強調】 為保證制作的PCB與您開的鋼網及治具完全符合，請在系統中下載我司工程資料去開鋼網做治具！

2、 嘉立創免費幫拼板

常規的矩形板，采用V割方式的且同一面同方向拼板的小批量板，可以下單時選擇由嘉立創工程免費拼板：

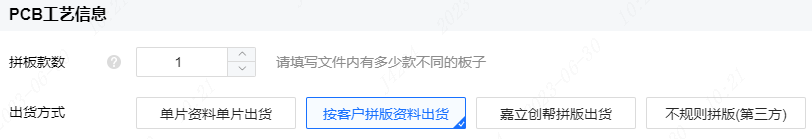

（1）下單時填寫好尺寸和數量（適用于小批量數量），選擇"嘉立創幫拼版出貨"

（2）點選"確認"后，在新打開的拼板示意圖頁面中，依您的要求填寫好"拼板方式"，是否加工藝邊等相關信息，底下圖案會顯示相關效果圖

（3）下單時選擇"確認生產稿"，在我司工程拼好板后請您仔細檢查確認，發現不符合您的要求的可以聯系我們工程更改 點擊查看確認生產稿的重要性

【特別說明】 對于像"弧形""圓形"等不規則外形的，以及"倒扣旋轉拼板"、"陰陽拼板"、"多款合拼"、"郵票孔拼板"我司不能代拼的，需要您參考如下方式處理

3、第三方不規則付費拼板

對于嘉立創工程不能代拼板的，以及客戶不方便拼板的，我司提供第三方工程付費拼板服務（常規的30元/款，復雜的視情況定），有此需要的客戶可以在系統中購買服務

錯誤點：

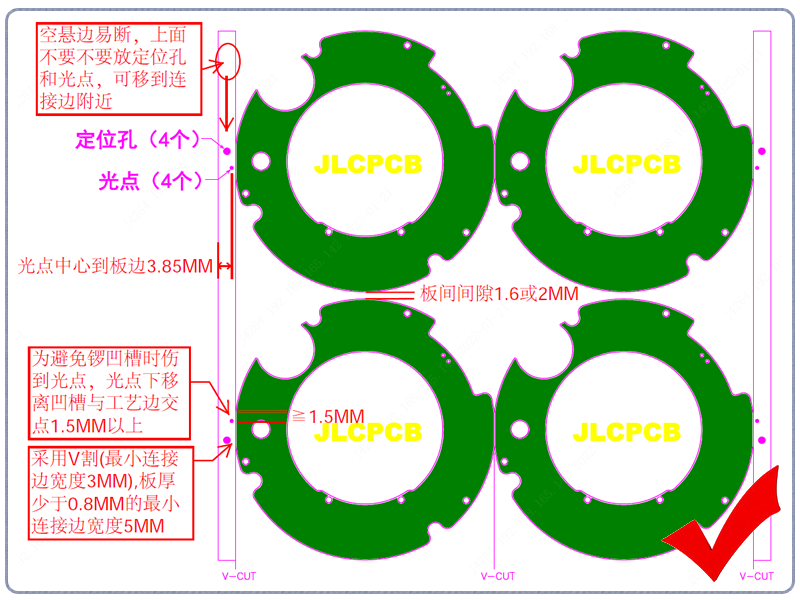

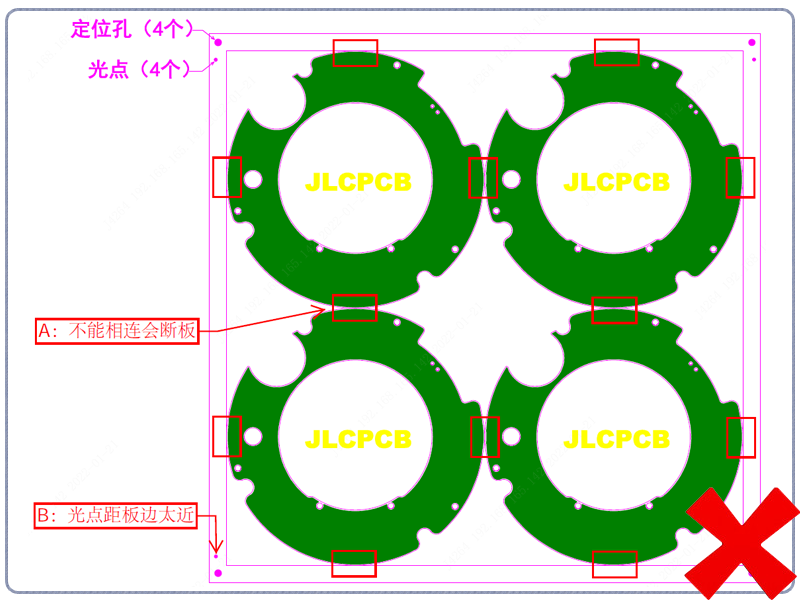

A）圓弧形板無間隙拼板，鑼板后無法連接，出現散板脫落現象；

B）光點距板邊太近，過SMT導軌時不能識別。

修正點：接受外形稍改動的（即把圓角處切平一部分做連接位，其長度一般為5MM左右），可以采用V割拼板。同時調整好光點位置（嘉立創SMT要求光點中心到板邊3.85MM，客戶自行SMT的依SMT工廠要求）

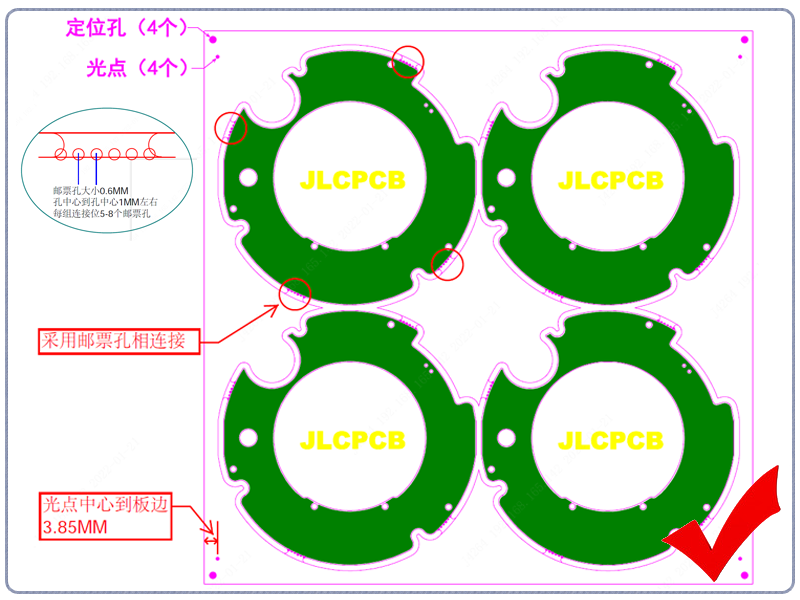

修正點：板與板間采用郵票孔拼板（郵票孔會出現齒狀毛刺），同時調整好光點位置。

錯誤點：工藝邊懸空太多，加工或運輸時易撞斷

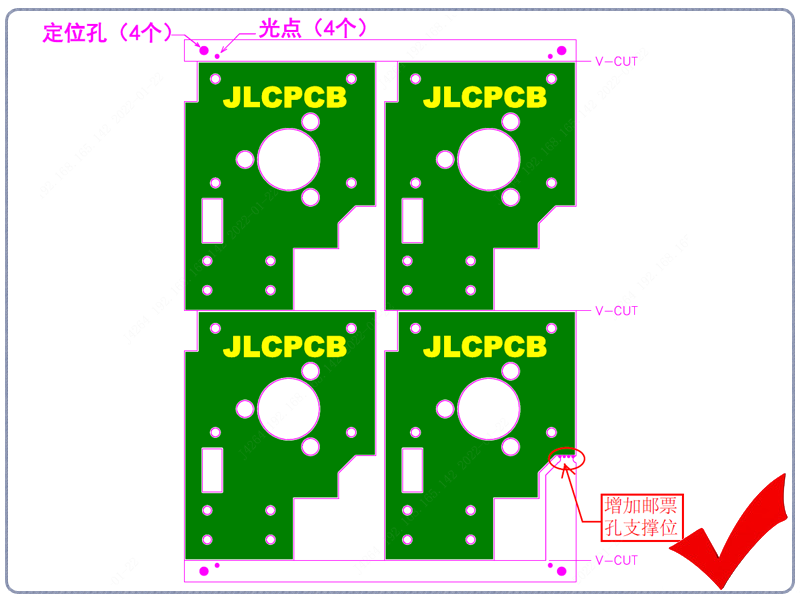

修正點：增加郵票孔連接位做支撐（注意：郵票孔只需要加在板邊那個方向即可）

?結合上述說明，在拼板時需要考慮如下幾點：

1）當PCB單板長或?qū)捰幸贿呅∮?0mm時盡量拼板，尺寸小的板由于定位面積小鑼板易產生尖角需要手動磨邊，同時也不便于后續洗板及包裝作業；

2）能V割拼板，盡量改為V割拼，畢竟郵票孔會產生齒狀毛刺；

3）采用V割拼板的長寬最小尺寸70*70mm，最大尺寸為長475mm，以符合V割機所允許的加工尺寸；

4）金手指板需斜邊必須把金手指向外且避開工藝邊，需要斜邊的邊長度最小50mm，最長330mm(超過此數據的需要指定先進二廠)；

5）拼板時板與板之間的距離一般為1.6mm或2mm的間距；

6）采用V割拼板的，V割中心線距離導線的邊線或銅皮（焊盤邊）的距離≥0.4mm；采用郵票孔拼板的，郵票孔邊距離導線的邊線或銅皮（焊盤邊）的距離≥0.2mm；

7）安裝孔或槽距V割中心線或郵票孔需要保證安全距離（最好1MM以上），避免掰板時破孔；

8）拼版中單板的方向盡量保持一致，便于貼片機或人工作業（元器件沖撞及陰陽拼板等特殊要求的除外）；

9）拼板尺寸應考慮板厚及元器件重量等因素（如過薄的板不宜拼太大，生產或運輸中易出現板翹），常規板拼板后的長寬盡量控制在150*200MM以內；

10）PCB拼板的外框應采用閉環設計,確保PCB拼板固定在夾具上不會變形；

11）對于板內USB向外伸展，建議旋轉倒扣拼板或保留足夠空間拼板避免頂?shù)搅硪粔K板，否則會影響生產效率；

12）工藝邊一般加4個定位孔（一般為大小2MM的無銅孔），同時在板兩面添加2至4個光學定位點（大小1MM，開窗2MM），工藝邊的常規寬度為5mm（最小3MM）

13）當PCB外形或拼版后外形不規則（比如弧形等）時，應在板兩側增加工藝邊；

14）當PCB板邊元件距板邊小于3mm時，應增加工藝邊以便于機器組裝元器件；

15）對于波峰焊工藝，要求元件距離板邊大于5mm；

16）對于板邊特殊的連接器件（如DB插座），工藝邊寬度可適當增加；

17）如果拼版在安裝好元件后有干涉（如DB插座會超過板邊），應在拼版中間增加工藝輔助邊，生產完后再去掉；

18）如果拼版后有大面積開孔的地方，設計時應先將其補全，避免過波峰焊接時漫錫和板變形，補全的地方可用V-CUT或郵票孔連接，在波峰焊后去掉。?
