PCB打樣 下單助手查看元器件貼裝仿真

下單助手查看元器件貼裝仿真
更新時間：2024-12-12 09:05
24016
6
文檔錯誤過時,
我要反饋

  • 查看元器件貼裝仿真

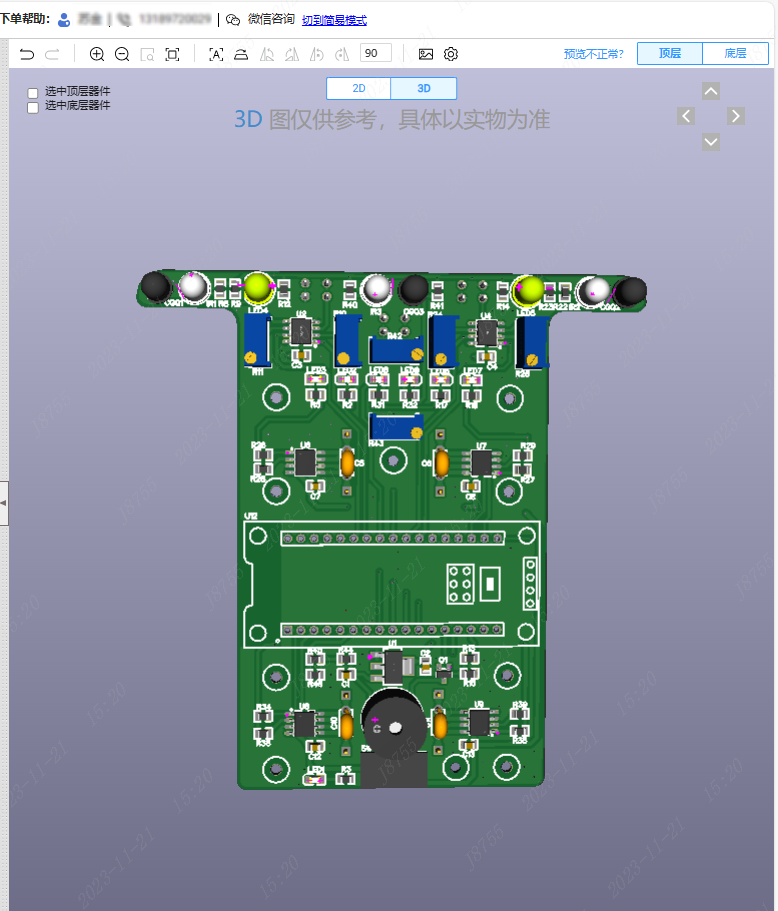

    上傳與PCB文件對應的 《材料清單(BOM)》 和 《坐標文件》 并選好元器件后， 下單助手就會顯示出元器件的貼裝仿真圖。 例如下圖。 下圖是1:1 顯示出來元器件的本體和對應的貼裝位置。

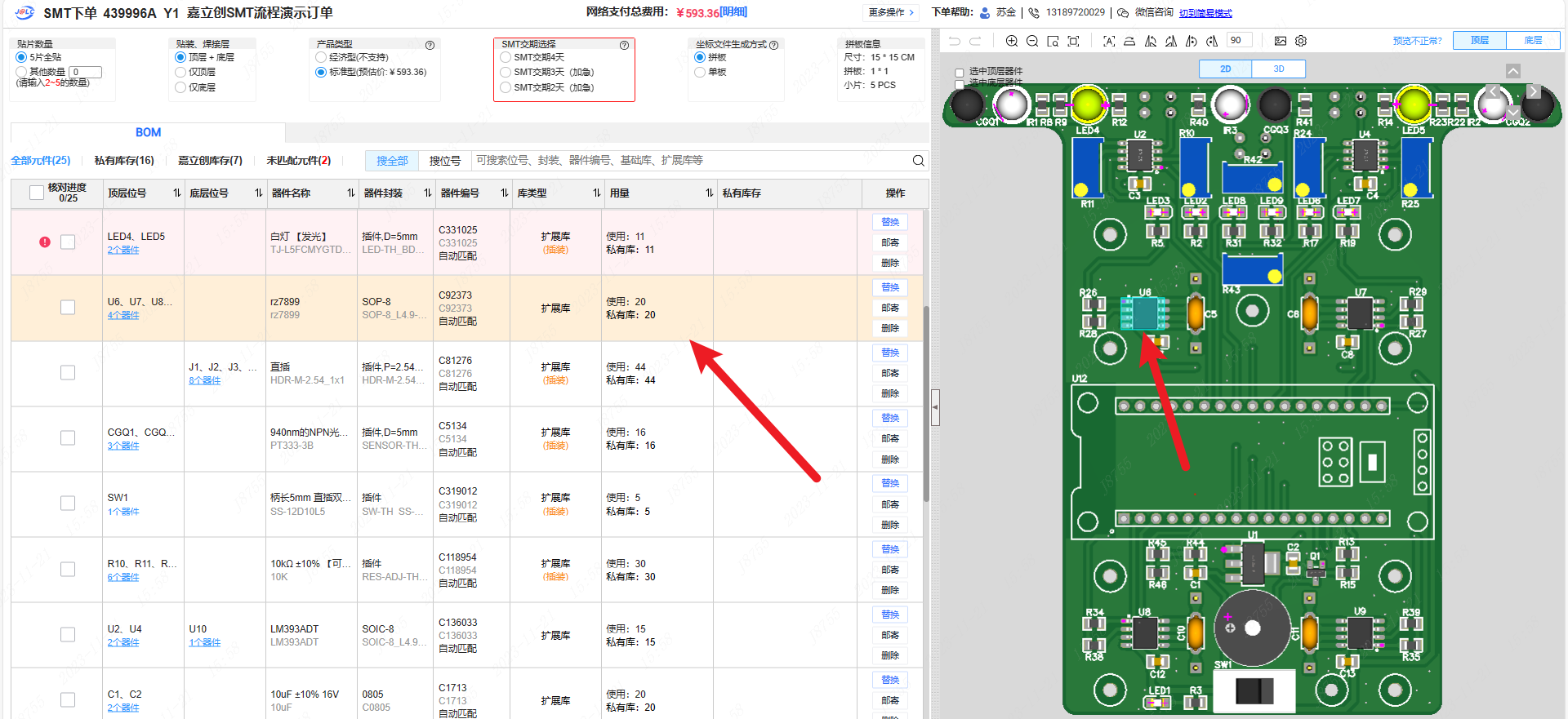

當鼠標點擊3D預覽界面的某一個器件時， 對應的左圖匹配器件界面就會對應突顯出此器件的信息。 例如下圖。




互動評論 6
注意：此留言?xún)H作為嘉立創與客戶日常交流之用，回復不是很及時，急切問題請聯系我司工作人員處理！
登錄 或 注冊 后才可以留言哦！
朱***(2***7A) 2020-04-30 10:30:58
0
我用一個IC，用的私有封裝庫里面1號引腳在左上方，PCB里的元器件擺放的是0度，這樣PCB圖里面就是1號引腳在左上方。但是坐標文件和BOM導入到你們的DFM里面，就變成了1號引腳在左下方，


是不是因?yàn)樗接械姆庋b庫，0度方向可能跟你們實際的0度方向不一致，最后的DFM仿真圖顯示，偏離了90/180/270度，在DFM里面調整角度，就可以確保SMT的方向的正確性嗎？

譚***(0***2U) 2019-09-24 22:04:13
0
貼裝仿查看不了，要下載3個文件，下載完第一個文件后顯示下載失敗，試了N次了 都是這個現象真
官方工作人員() 2019-09-26 09:24:32
您好，請直接聯絡系統SMT服務專員，進系統左上角 服務指引及電話資詢 SMT服務下面就有電話 ，客服專員一對一協助您服務，或加企業QQ：800005884找SMT服務專員客服解答
肖***(5***6A) 2019-09-06 10:42:32
1
我的幾個EL817貼片光耦，仿真DFM結果說 焊盤面積偏小，我怎么調整呢？難道要?jiǎng)h除訂單，全部重新來過嗎？？
官方人員王工(2***3A) 2019-12-12 14:39:34
小船也可以放在大海上，至于會不會翻，說不準。  焊盤小了，大批量生產時不良品肯定會比較多。
衛***(3***9A) 2019-09-05 11:42:34
0
四腳晶振模型的第一腳紅點太小了??！不放大看不清！
官方工作人員() 2019-09-06 09:20:30
已反饋工藝工程這里. 如有緊急疑問,也可直接聯系客服
李***(1***8S) 2019-06-17 13:39:28
0
新版小助手試用了下，用的是  手工BOM  和  嘉立創自動導出的坐標文件，導入后基本準確，部分要調整。   問題：1. 用非標庫（私有庫）畫的板子，元器件在貼裝仿真圖里是歪的或旋轉的，那么在仿真界面手工調整并對準后，是不是可以用于SMT生產？2. 就是說仿真圖里只要調整確認后，生產出來的就是一模一樣的？ 以后會慢慢向嘉立創標準庫靠攏的。
官方工作人員() 2019-07-02 17:48:20
1:  是可以用于SMT生產
2:  就是說仿真圖里只要調整確認后，生產出來的就是一模一樣的!   如威脅機器運行安全,將會直接刪除.
王***(4***0G) 2019-06-10 09:13:48
0
元件方向如何調整
