【視頻：嘉立創SMT在線下單流程.mp4】

一、 SMT下單準備:

1.    “BOM（物料）清單”、“坐標文件”、“下PCB選需要SMT”，三點缺一不可。

2.    每個流程內有“注意事項“要留意。

二、 SMT下單流程,具體步驟如下：

在【PCB訂單】--【計價/下單】中上傳PCB文件，選好PCB工藝要求，提交訂單，如果您的PCB信息填寫準確，無需工作人員審核時可繼續去完成SMT點擊“不等審核結果，繼續去下SMT訂單”有兩種下單方式:“自助匹配選型” “嘉立創幫我選型”（嘉立創協助匹配資源有限，為避免誤選，您需先支付30元協助匹配服務費（可開增值稅電子發票）后，嘉立創才會投入人工協助匹配。匹配過程中，嘉立創將會有工程師全程溝通協助。由于匹配服務是人工服務，對非嘉立創本身原因，匹配服務費不可取消?。?/span>，您可以自由選擇。

（1）若您選擇“自助匹配下單”：

第一步：點擊【SMT訂單】-【SMT下單】，有兩種方式匹配下單：

方式一：

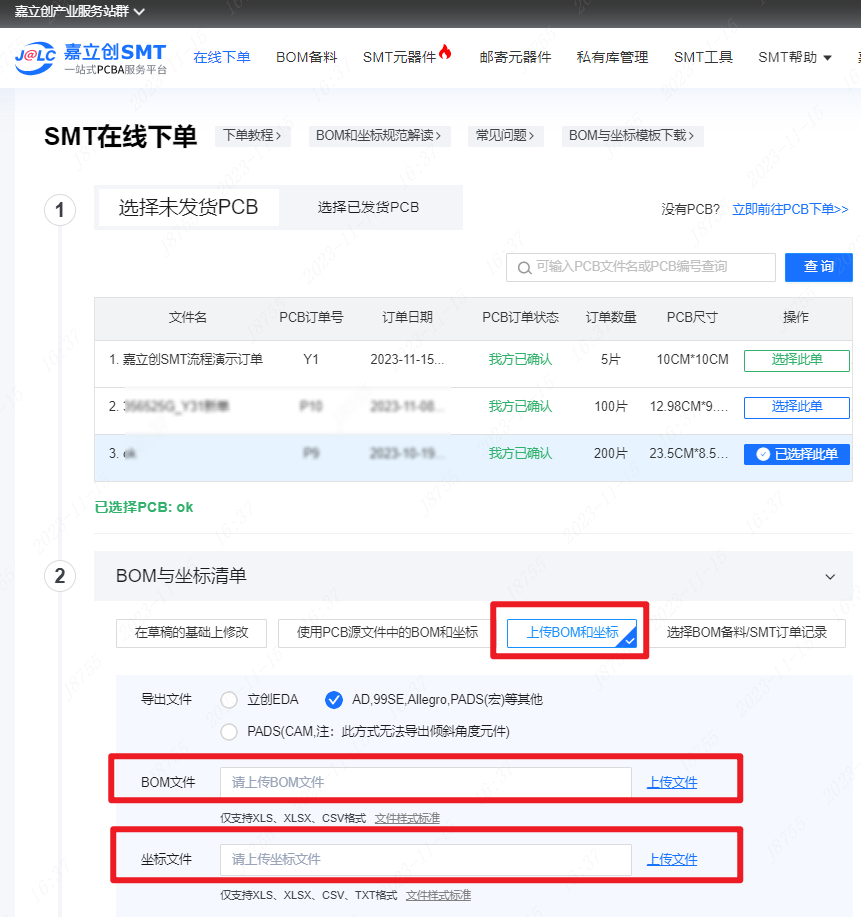

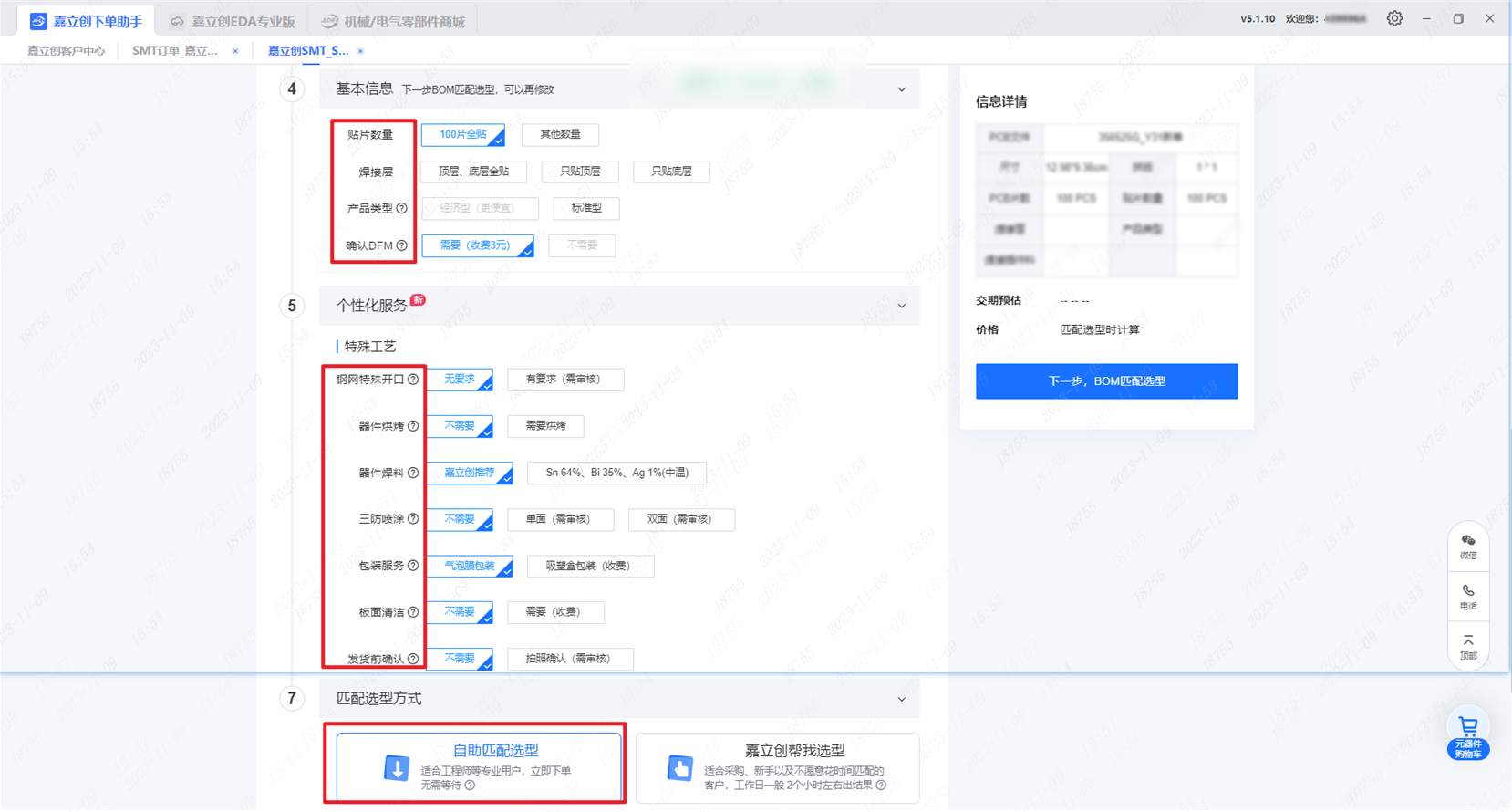

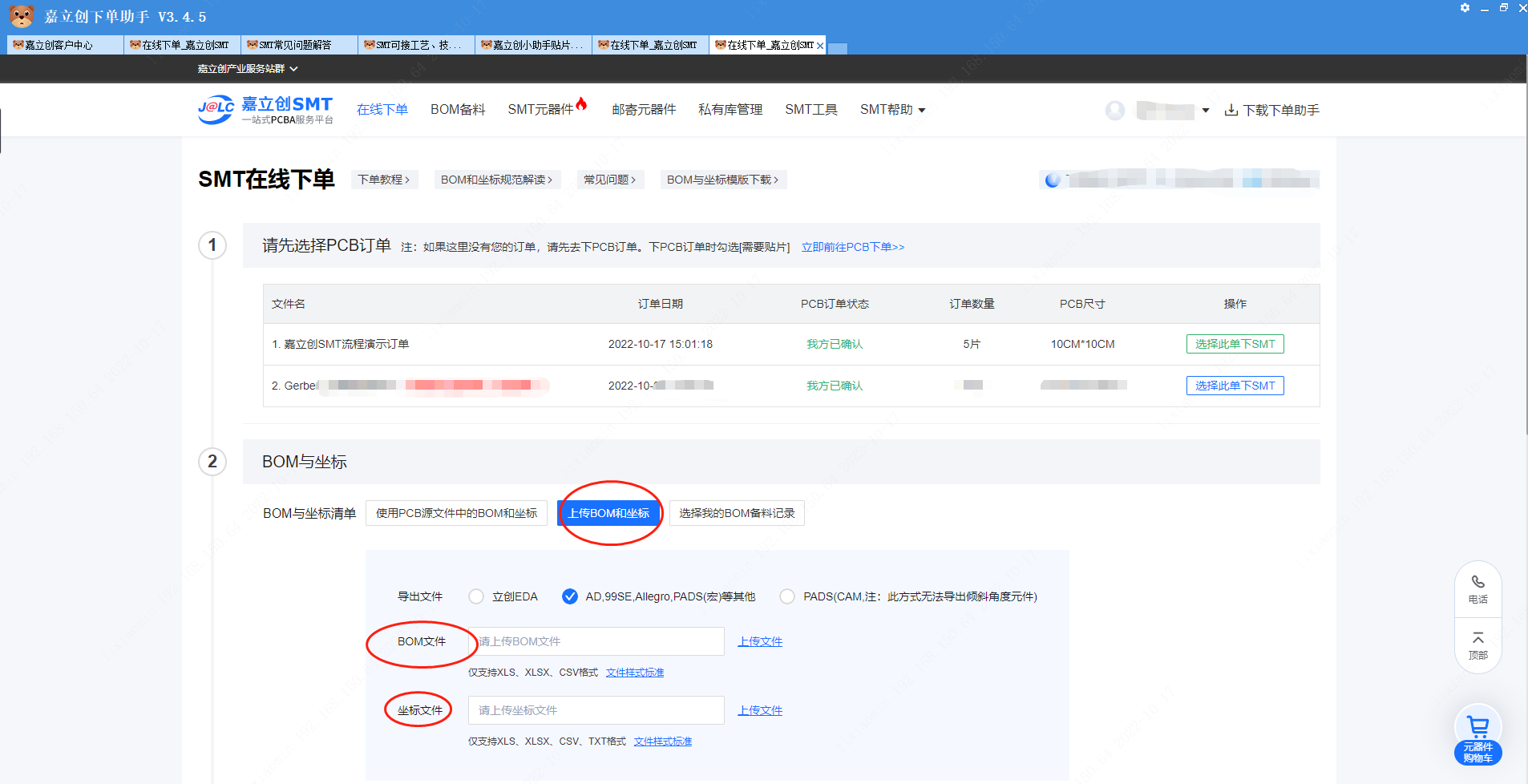

上傳“BOM清單” 與 “坐標文件”（若沒有這二份文件，BOM匹配詳細介紹：http://tools.mwcbase.cn/portal/server_guide_19875.html），選擇訂單的基本信息，“貼片數量” “焊接層” “產品類型” “確認DFM” 如需要“個性化服務”可對應勾選，完成后點擊“自助匹配選型”下一步，就可以匹配了。

方式二：

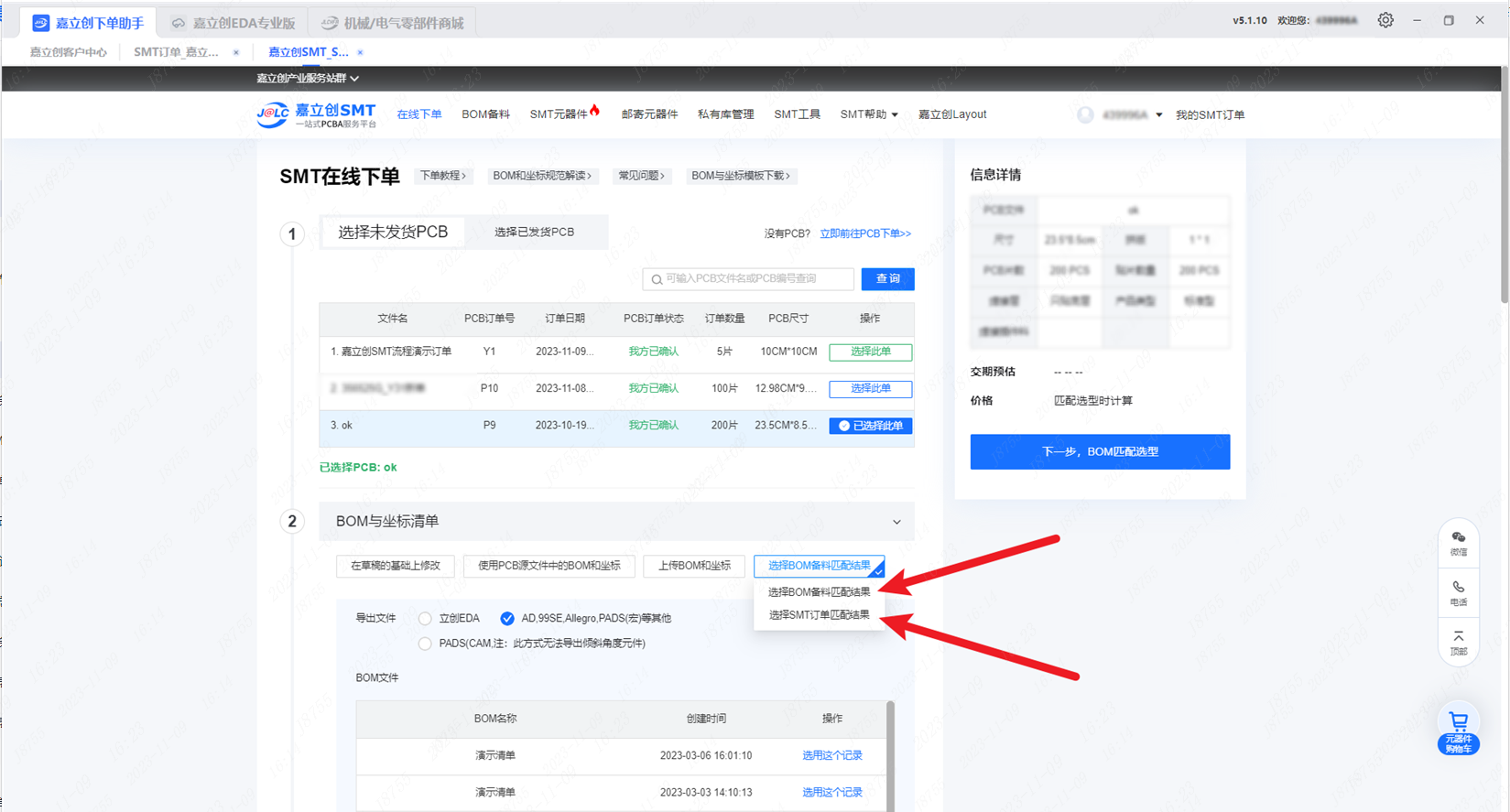

若您想下之前的BOM清單，可點擊“選擇SMT訂單匹配結果”，選擇您之前的BOM備料記錄、或選擇之前的SMT訂單匹配結果，再上傳坐標文件進行下單

第二步點擊“下一步，BOM匹配選型”會來到我們的器件匹配頁面，在匹配器件之前需要先選擇貼片信息再進行后續操作，特別是SMT的交期選擇（嘉立創貼片是按匹配界面內“嘉立創匹配出的元件型號”貼裝，一定要注意檢查嘉立創匹配的型號）

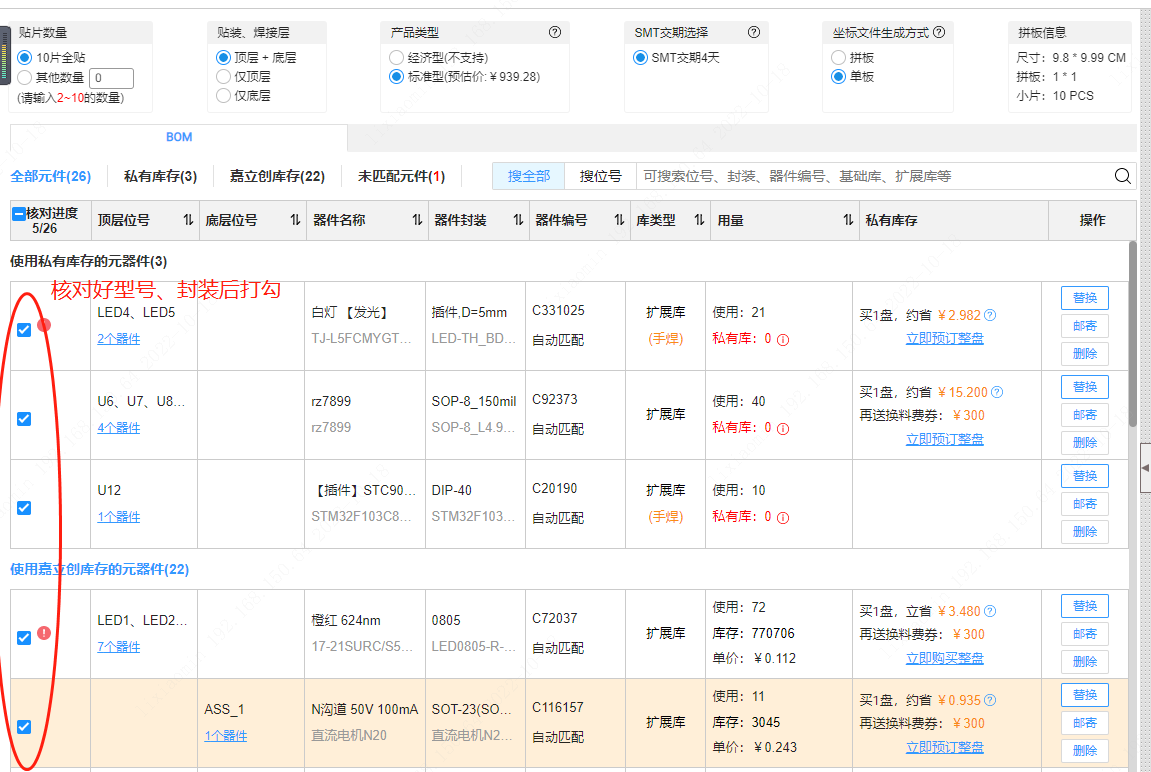

第三步：核對器件型號、封裝無誤后，在左側方框勾選，確保全部勾選上，才能點擊“備料完成，下一步”。

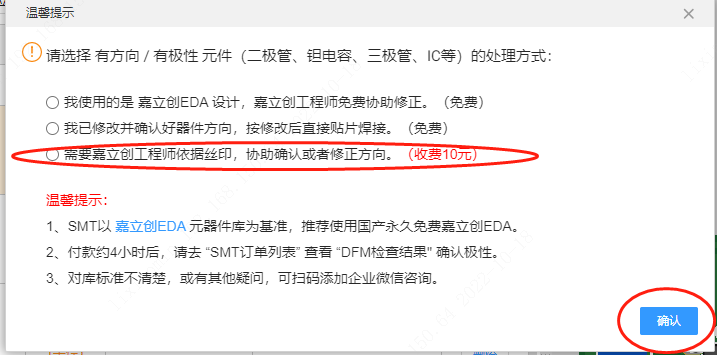

第四步：點擊后會彈出溫馨提示，您需要選擇“”器件方向處理方式”，若您對器件方向不放心，可以選第三點（“需要嘉立創工程師依據絲印，協助確認或者修正方向?！?，這點需要加10元費用），后點“確認“

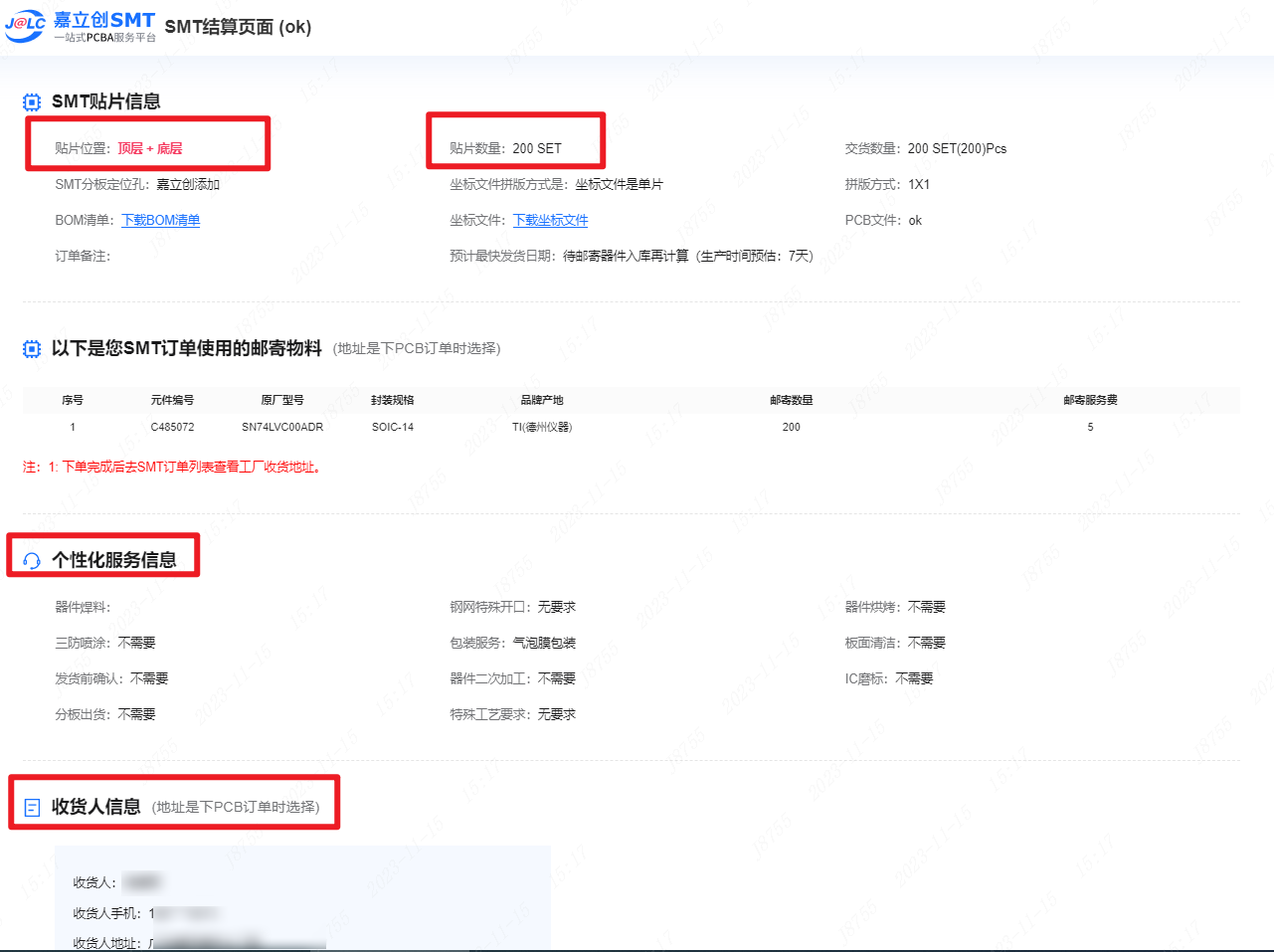

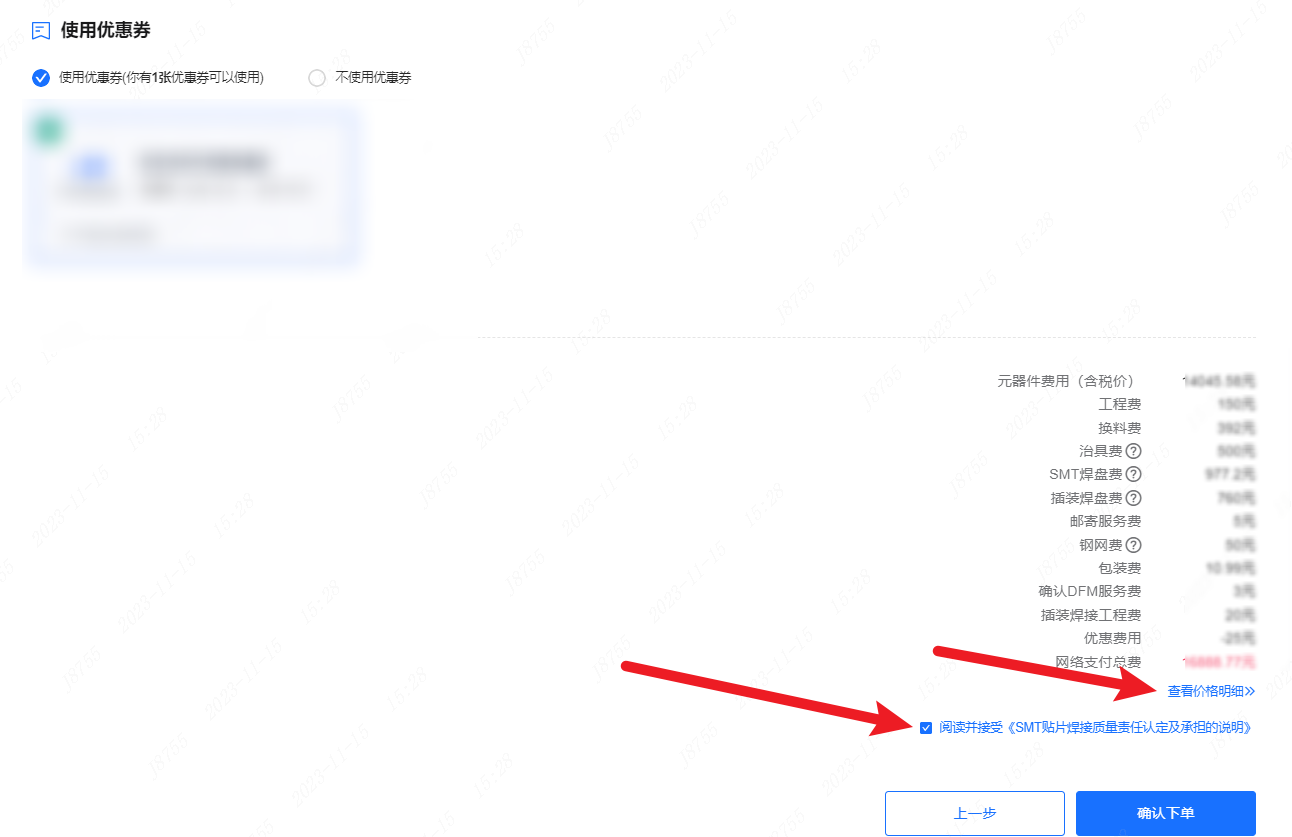

第五步:而后系統會自動跳轉到SMT結算界面，這時要注意核對貼片位置、貼片數量，個性化服務信息，收貨人信息等....確認無誤后，再注意查看價格明細以及閱讀《SMT貼片焊接質量責任認定及承擔的說明》后，點“確認下單“。

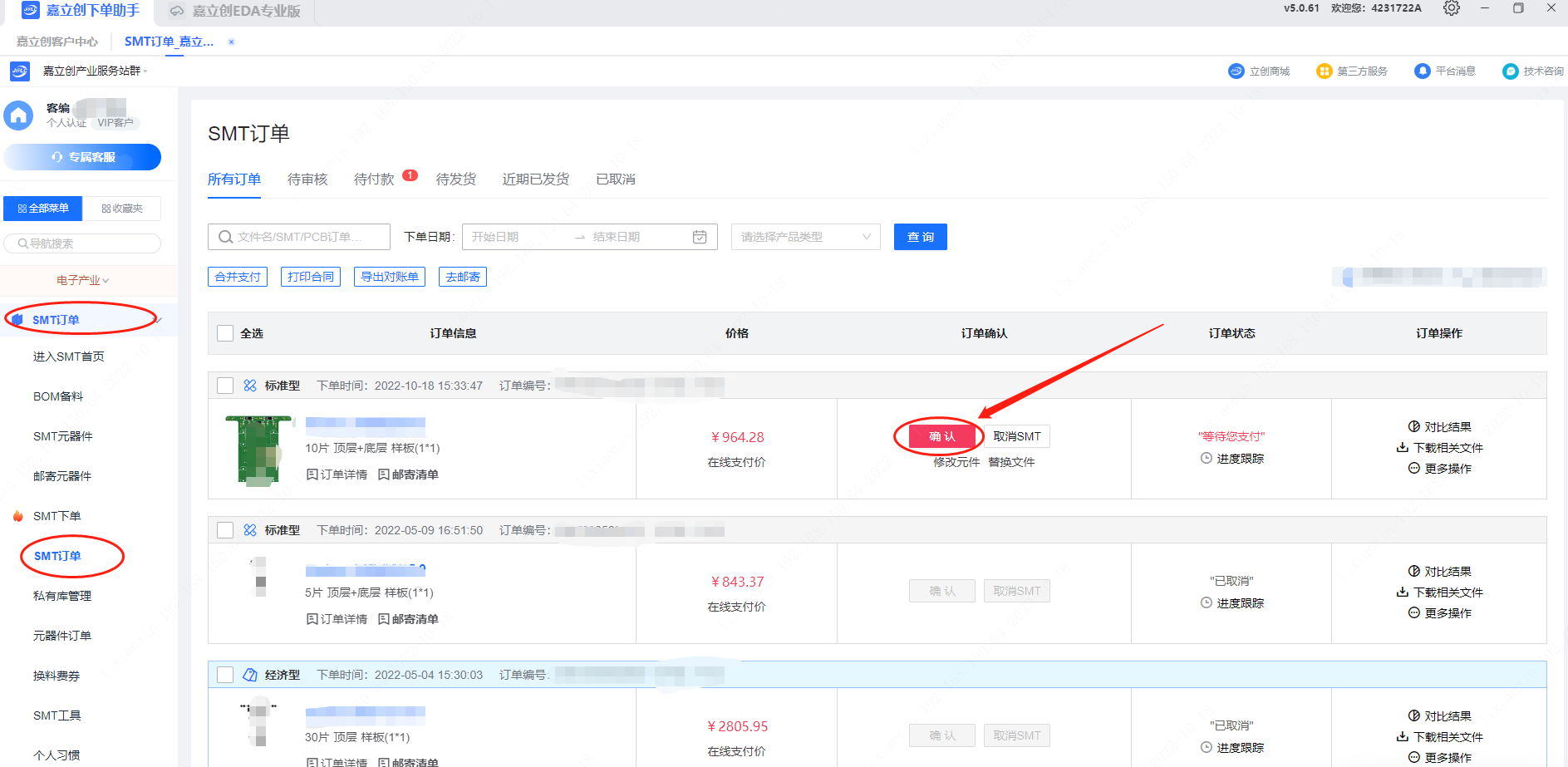

第六步：而后系統會回到主頁面，點擊【SMT訂單】后，找到您剛剛下的訂單，點擊【確認】，

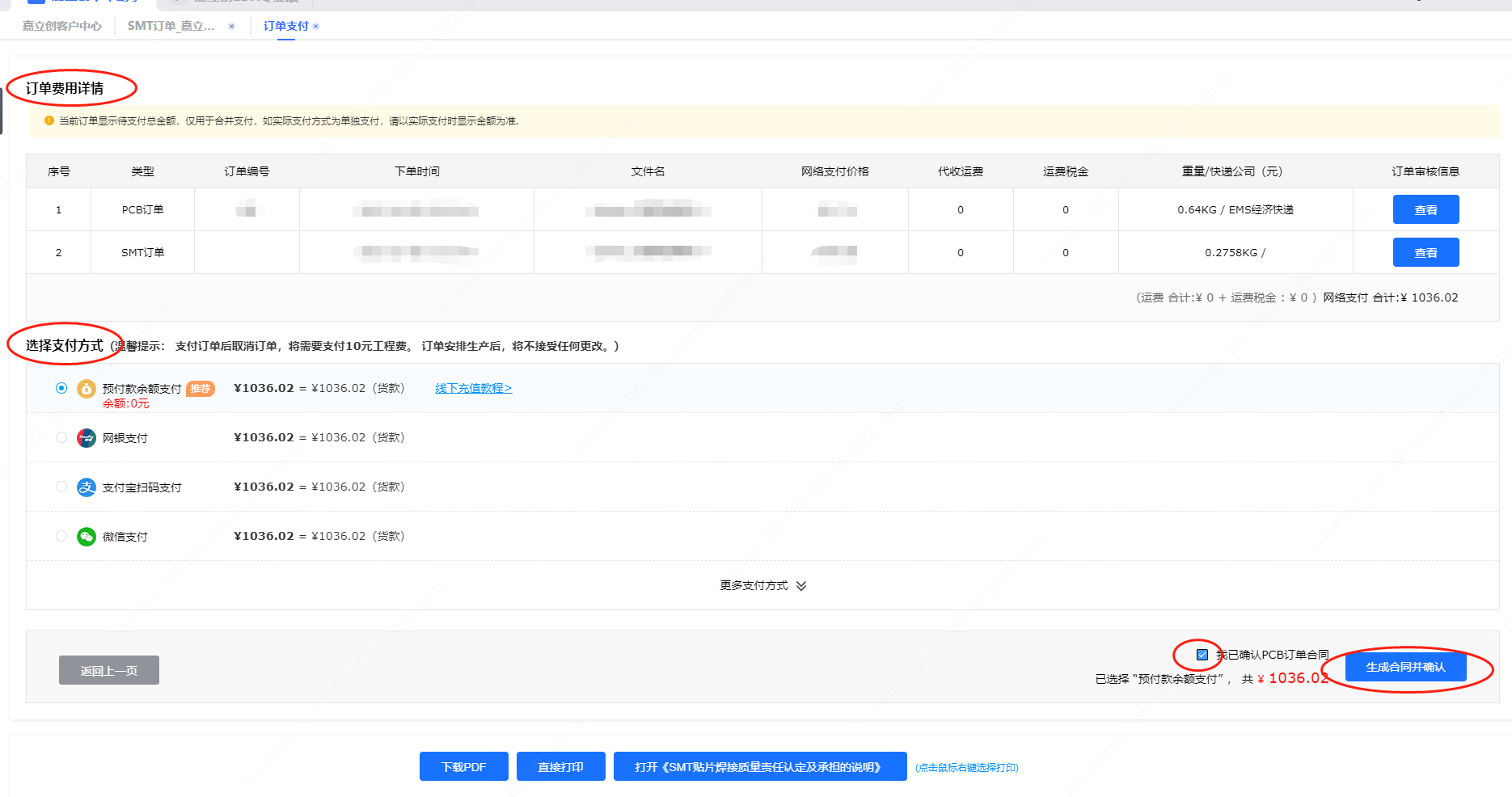

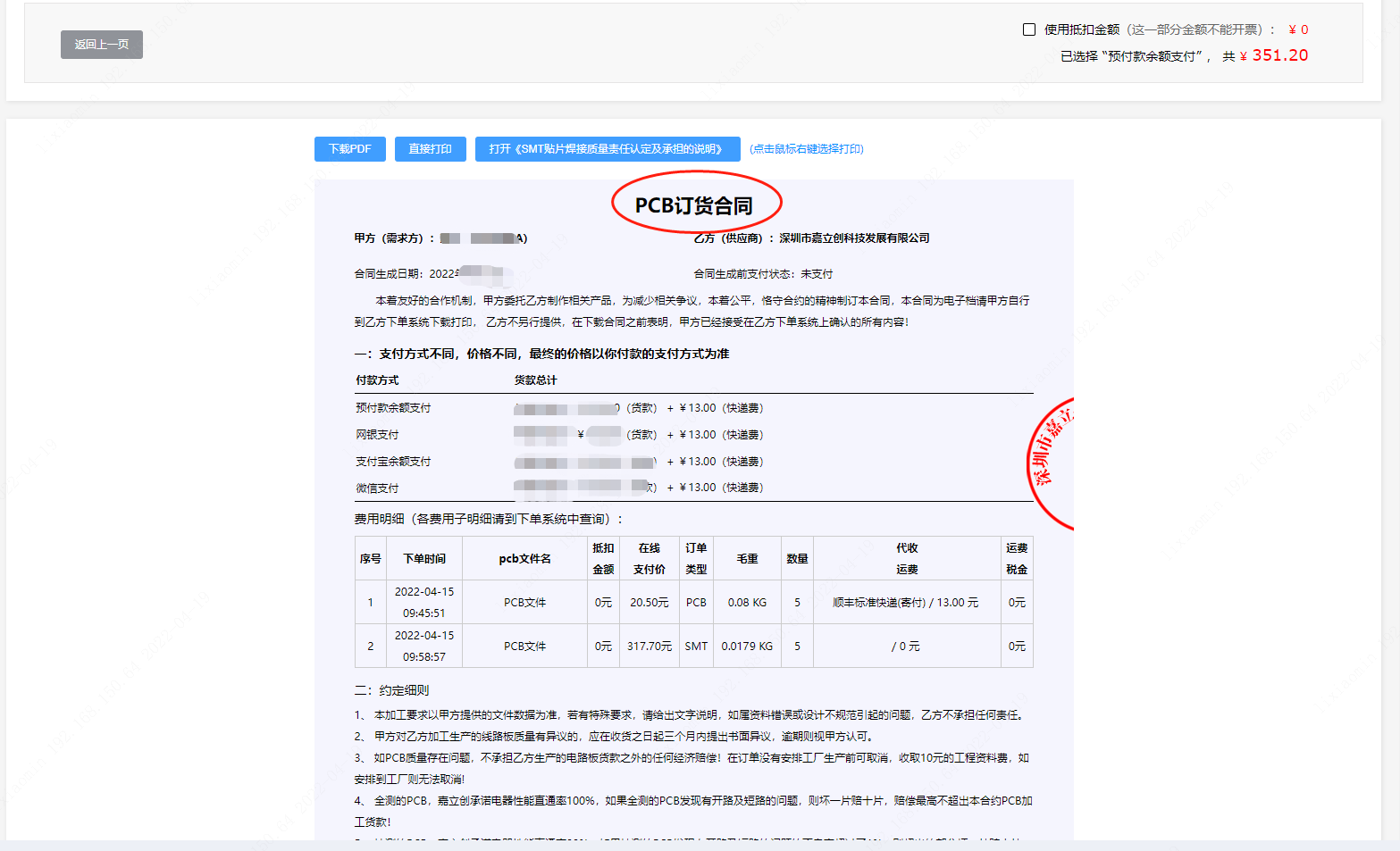

第七步：點擊后會彈出上方為“訂單費用詳情”、下方為“支付方式”一起的頁面框，注意核對網絡支付費用并選擇其中一種支付方式，點擊“生成合同并去確認”，會在下方顯示PCB訂貨合同，注意核對，確保無誤。

第八步：點擊“生成合同并確認”，確認付款，付款后等待收貨。

[溫馨提示：付款后，在PCB訂單還沒有上線生產前，在”SMT訂單列表”內可以“取消“ 或 ”修改“貼片訂單。

不需SMT：取消訂單（取消后不可恢復）；

替換文件：修改器件匹配（訂單先取消，會退回到“在線下SMT訂單“菜單內）]

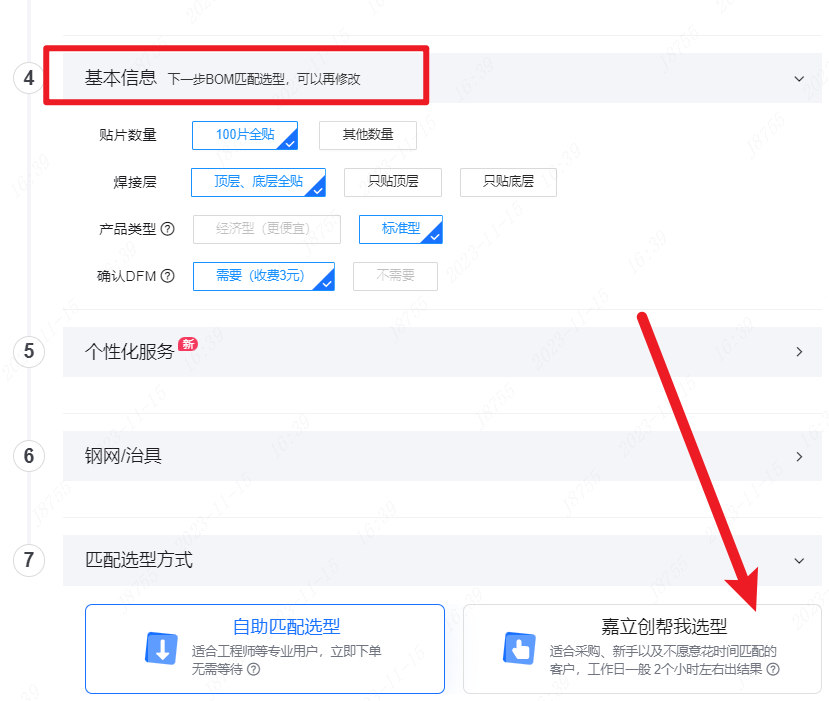

 (3)若您選擇“嘉立創幫我選型”，該選項(適合采購、新手以及不愿意花時間匹配的客戶，工作日一般2小時左右出結果),操作步驟如下：

上傳"BOM清單和坐標文件"，選擇好“基本信息”后點擊“嘉立創幫我選型”即可，匹配結果微信到時會通知您。

三 、如果沒有BOM清單與坐標文件，有三種方式：

（注意：用PCB源文件下的PCB訂單，系統會自動導出BOM與坐標，在下SMT訂單可以直接用；系統沒有導出的，方法一與方法二基本沒用。）

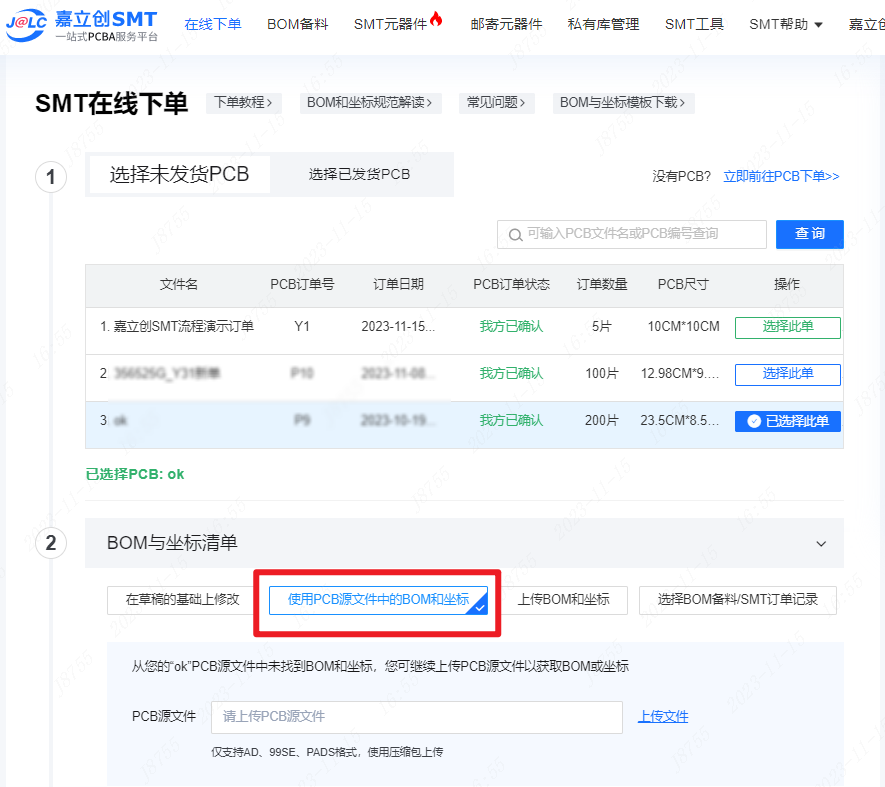

1.    在點“去下SMT訂單“后，資料文件下有“使用PCB源文件系統生成“。

（注，用GERBER文件下PCB訂單的，可以用此功能（下圖））

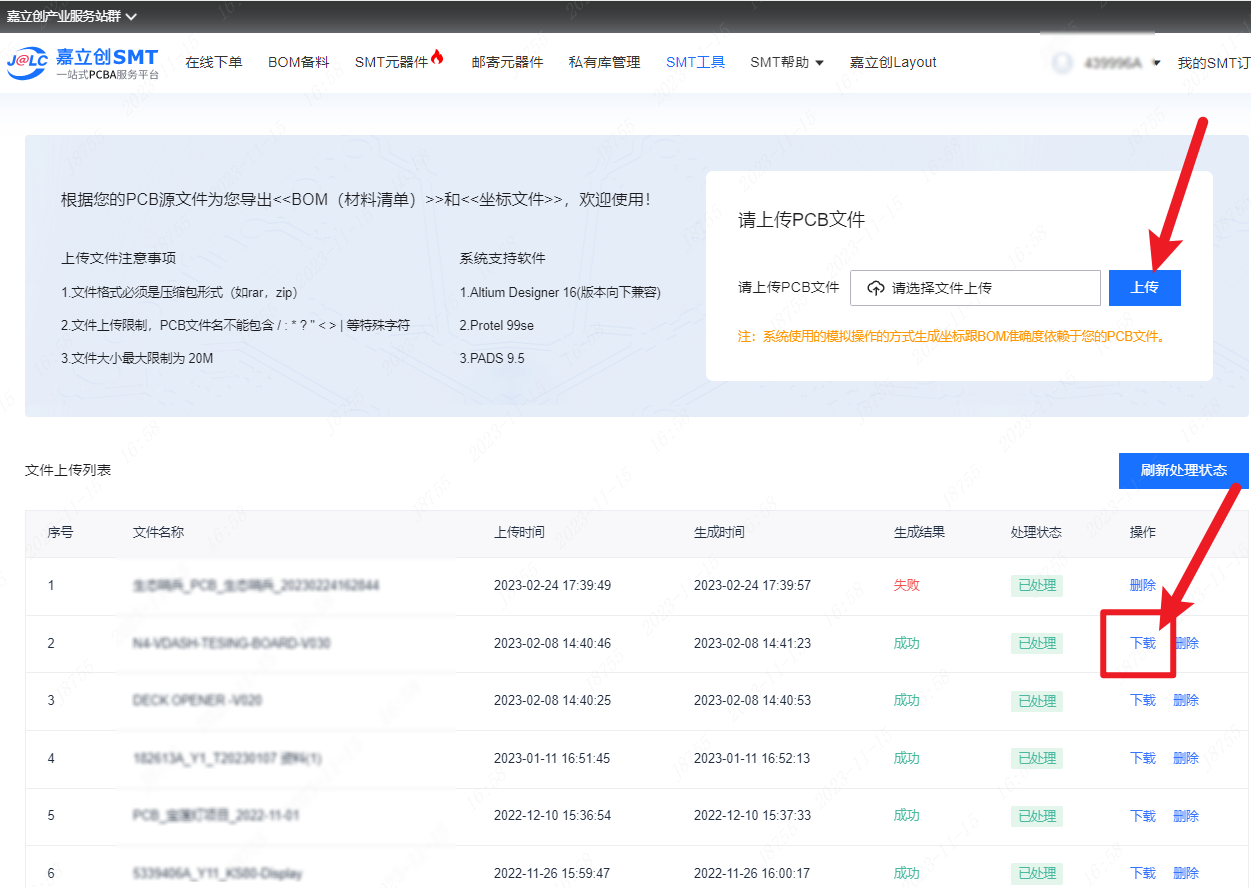

2.    可以用“SMT貼片工具“幫生成，對于處理成功的，下載后手動上傳

SMT貼片文件導出教程：

【教程】Altium Designer 17,18,19 導出坐標教程

【教程】坐標文件（BOM）格式說明

【教程】Proteus 8 如何導出SMT貼片機用的坐標文件

【教程】Altium Designer 17 以下版本如何導出SMT貼片機用的坐標文件

【教程】 EasyEDA(LCEDA) 導出SMT貼片機用的坐標文件

【教程】KiCAD 如何導出SMT貼片機用的坐標文件

【教程】PADS如何導出SMT貼片機用的坐標文件

【教程】Protel 99SE 如何導出SMT貼片機用的坐標文件

【教程】Altium Designer 導出材料清單

【教程】 Allegro導出SMT元件位置坐標方法（附導坐標教程）
