設計優化:如何避免V割細窄連接位掰板斷開
更新時間:2024-12-12 17:11
18851
0
文檔錯誤過時,
我要反饋

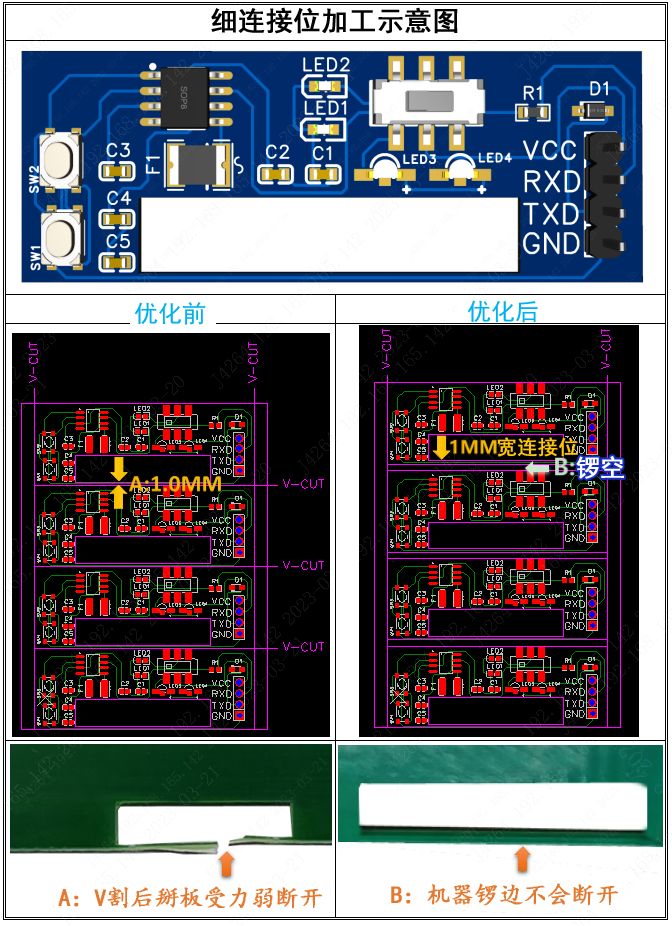

在實際的生產中,有時會遇到細窄狹長的連接位,有的上面可能會布線,在PCB加工V割后,客戶在分板時由于受力不均,細窄的地方受力弱,掰板時容易斷開(如下圖A處)。此時我們可以更改一下拼板方式,把板與板中間拉開1.6-2MM的間隙,從而讓這些細窄狹長的連接位采用鑼邊方式鑼出來(如下圖B處),這樣就不用再掰開這個地方,從而避免斷板了。
特別注意:采用鑼邊方案的,此細窄狹長的連接位寬度需要1MM以上,長度20MM以內,超過此長度的需要把連接位適當加寬到2MM寬!
圓孔邊到V割中心線距離小于0.6mm的,掰板時可能會破孔

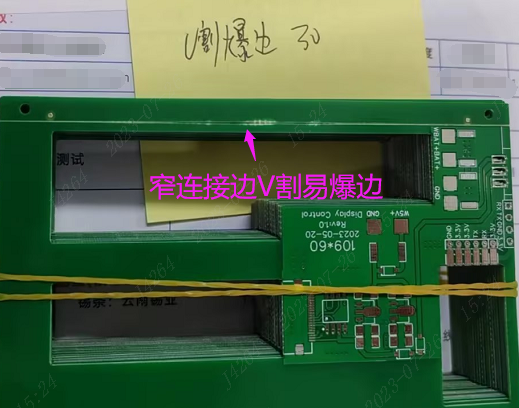

窄的連接邊V割時,也易出現爆邊的情況,此類的板邊建議鑼邊處理(窄板邊寬2MM以上)
?
