環形線圈是PCB布線過程中有時要用到的一種走線方式，其主要作用一種是電感，一種是變壓器及天線等，結合PCB的生產情況，請留意如下幾點：

1.相對于常規的其它線路，環形線圈是同一個通路，對于環形線間相連的地方?jīng)]法測出短路的，因此要求線寬線距要求0.254mm（極限0.15mm，但要求線圈蓋油）。

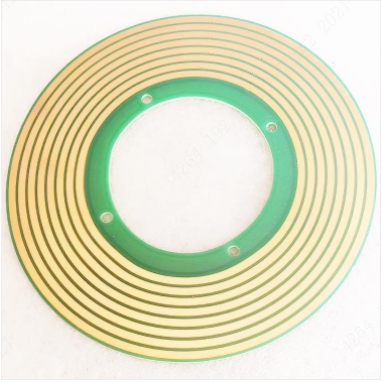

2.對于線圈露銅的，只能做沉金工藝（沉金相對平整，且厚薄公差少）

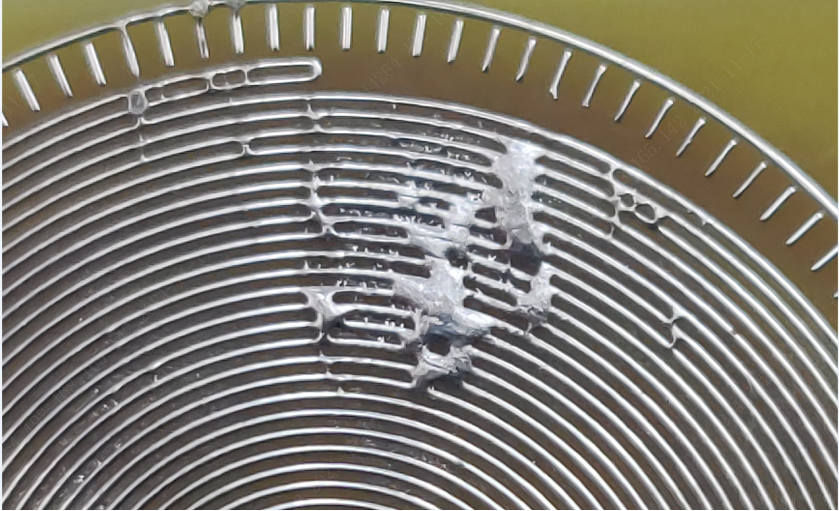

3.對于線圈露銅的，不建議做噴錫工藝（噴錫厚薄公差大，易粘連）

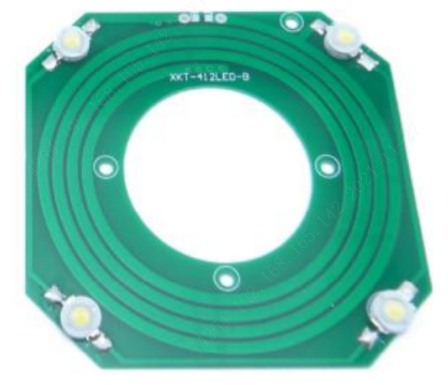

4.線圈被油墨蓋住的，可以做噴錫或沉金工藝。
