FPC設計與硬板相同，區別在于FPC比較柔軟，不方便組裝及焊接，需要在局部增加一些鋼性的補強，但各大EDA軟件都沒有專用的補強層，導致設計出來的資料五花八門，有的用CAD來設計補強，有的用圖片標示，有的在GEREBER中標示，板廠工程師很容易遺漏或搞錯面像，導致板子不能用。為解決這個行業痛點，嘉立創EDA專業版2.0版本，支持了FPC板補強區域設計功能，可直接將補強區域放置到您需要進行補強的位置，無需再另外制作CAD或在GERBER等圖紙中進行標注，快速提升了設計效率，使用說明如下：

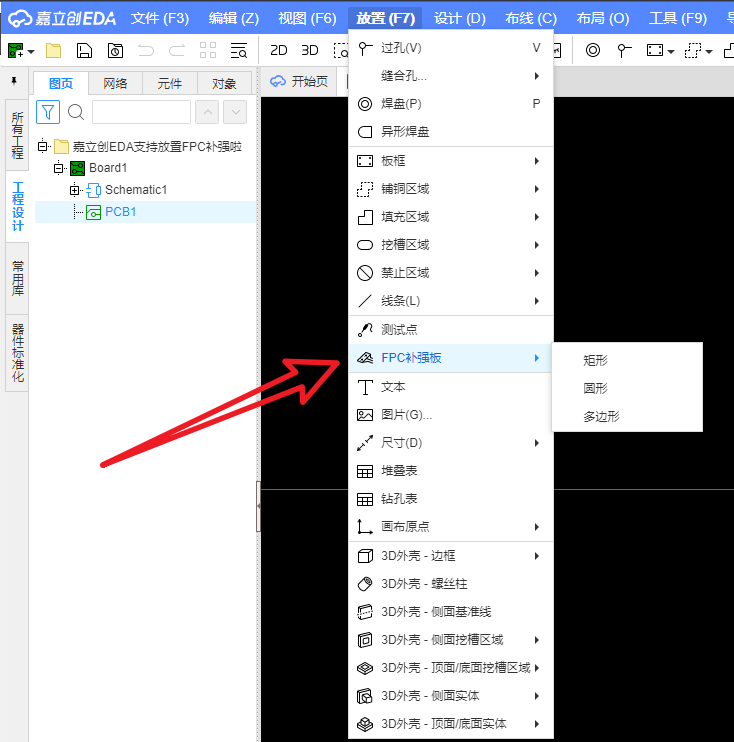

• 在PCB頁面的頂部菜單中點擊放置菜單，即可找到FPC補強板選項

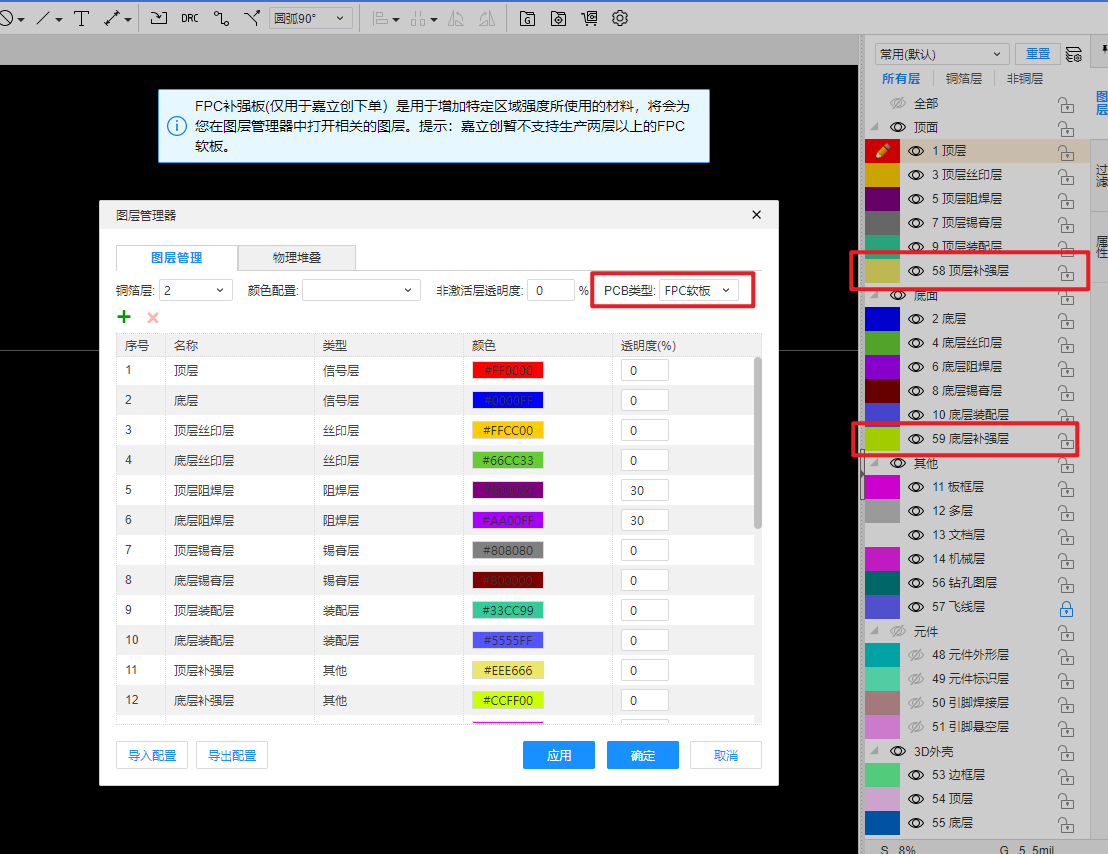

• 在放置時，我們會為您在圖層管理器中自動切換PCB類型到FPC軟板，打開補強專屬的兩個圖層，用以生成Gerber生產文件

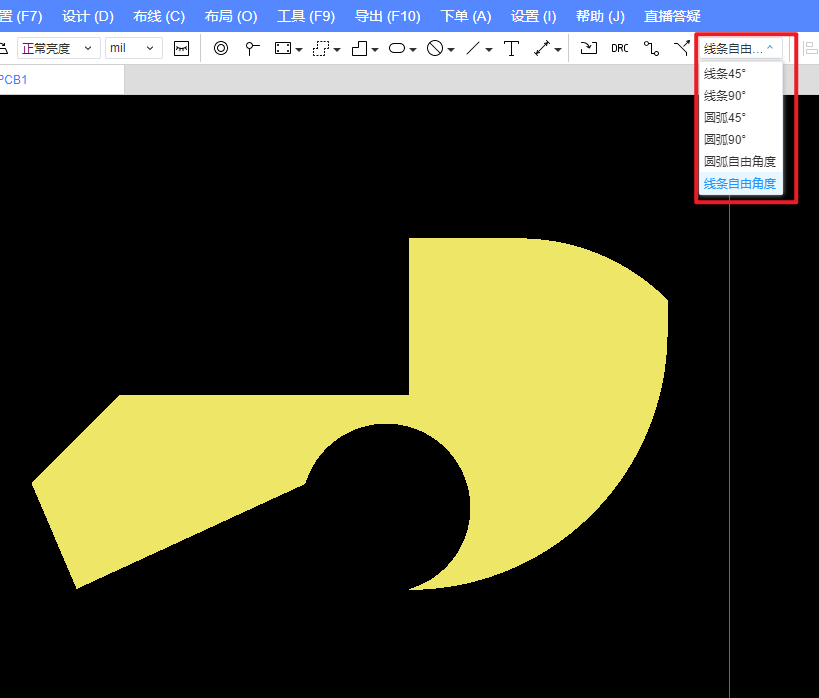

• 我們提供了三種快捷的放置方式，以方便您快速進行放置

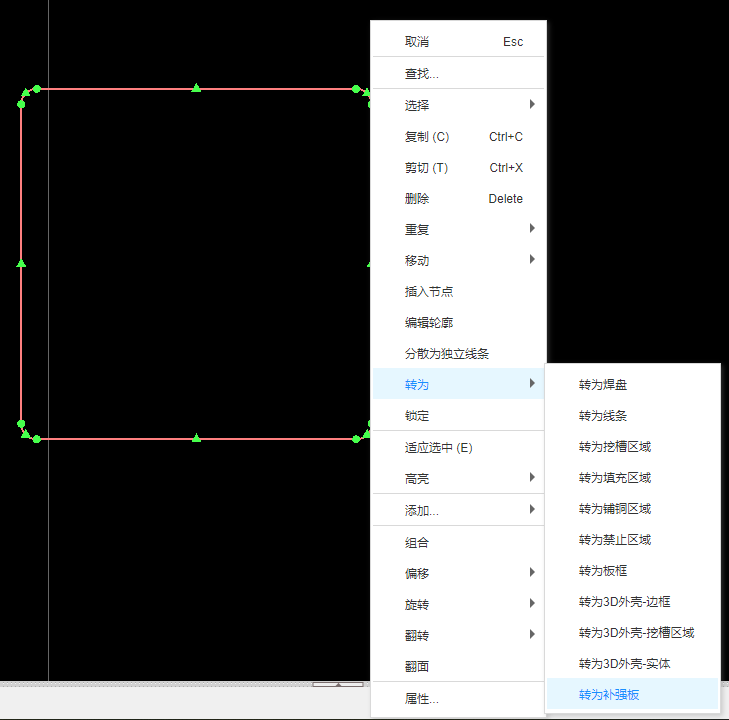

• 也支持導入DXF之后，通過右鍵菜單中轉為補強板

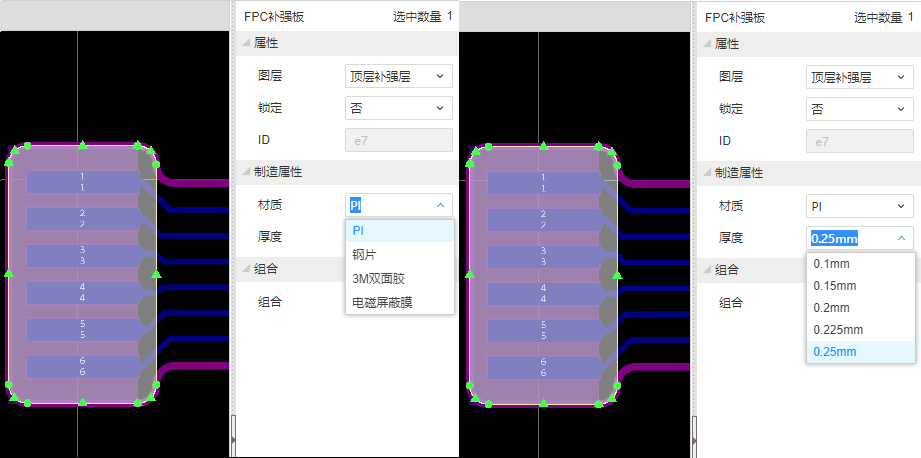

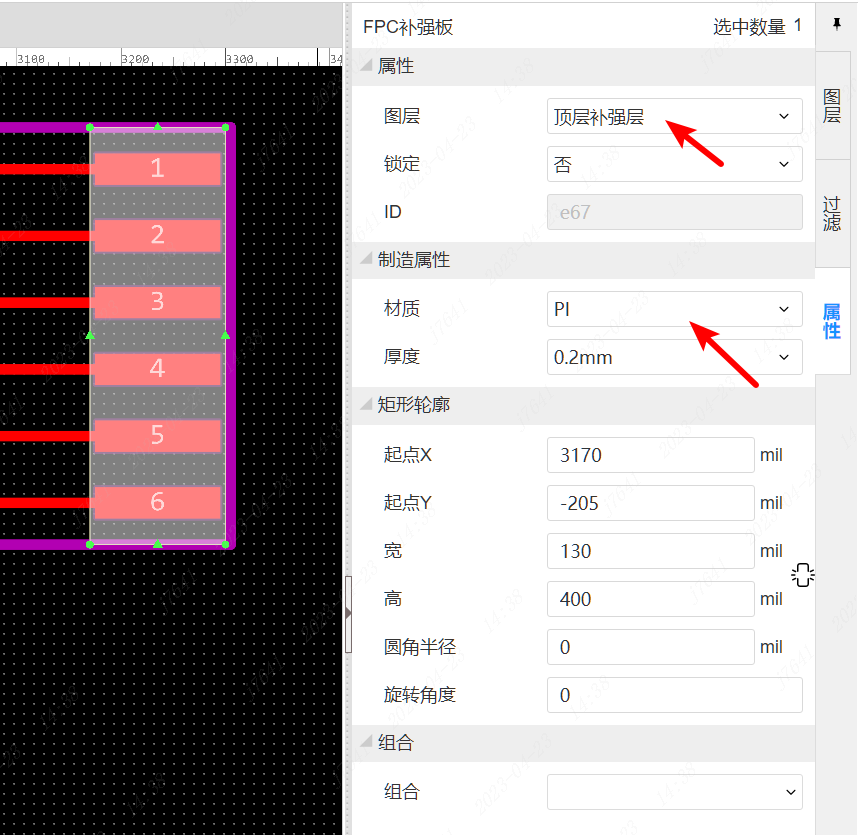

• 在放置之后，選中補強板，在屬性面板設置它的材質（PI、鋼片、3M雙面膠、電磁屏蔽膜）、厚度/型號，這樣在下單后工程人員就可以根據您設置的選項自動進行計價和生產。

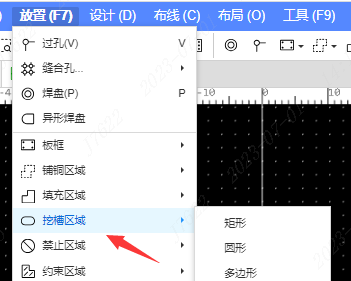

如有需要補強也可以開孔挖槽

到這里，放置補強板的流程就完成了，您在經過DRC之后可以選擇一鍵下單/導出Gerber，補強的信息會自動添加到Gerber中，進入嘉立創官網即可對FPC軟板進行下單。

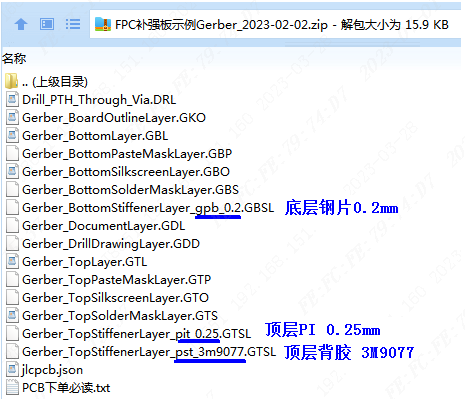

輸出的GERBER資料效果如下：

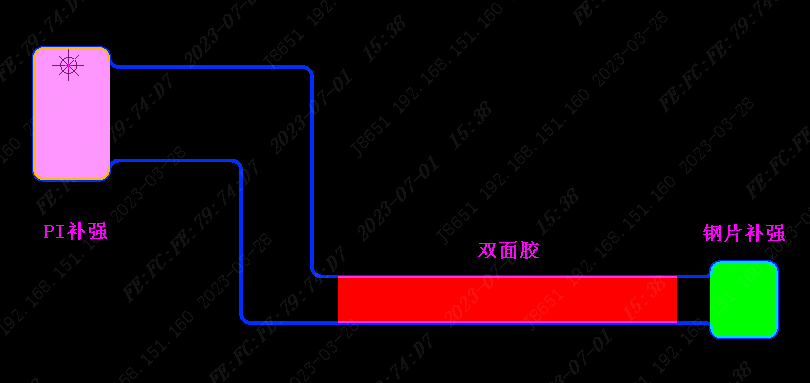

補強層GERBER圖形如下：

FPC軟板下單

1、完成FPC加強板繪制后，導出Gerber或者一鍵下單

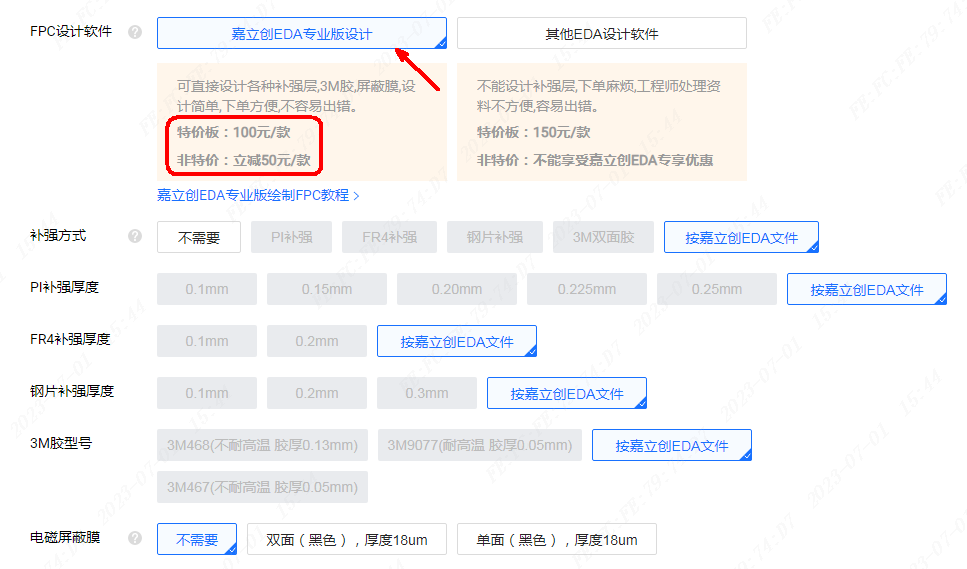

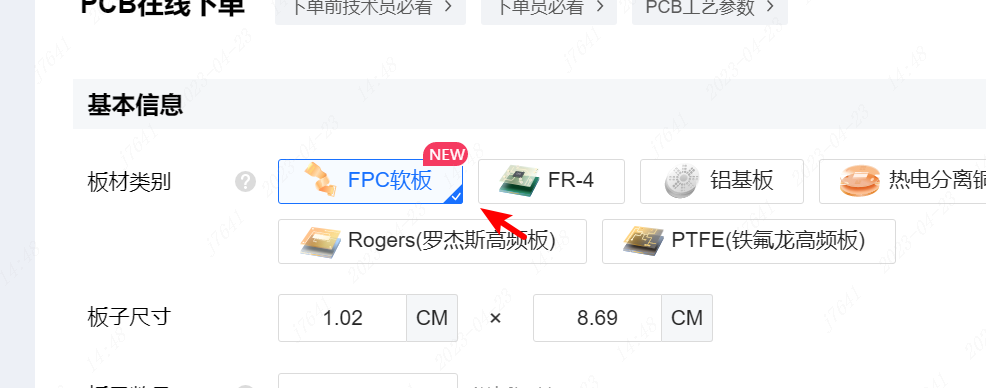

2、下單頁面，板材類型選擇FPC軟板

3、FPC設計軟件選擇“嘉立創EDA專業版設計”，不用填寫補強方式，還可享受嘉立創EDA設計優惠

4、填完其他參數后提交訂單即可。

EDA設計FPC工程案例：

（1）觸摸按鈕工程鏈接

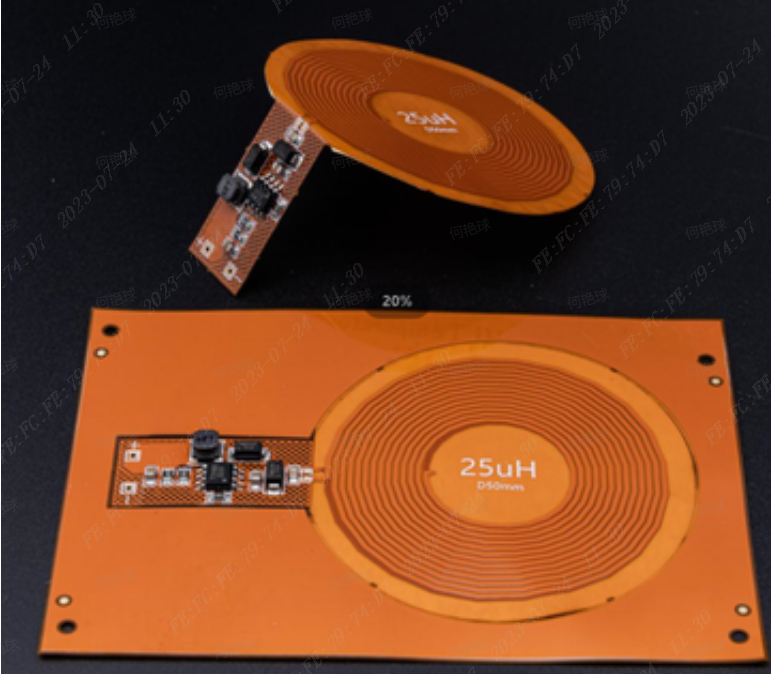

（2）無線充電接收工程鏈接

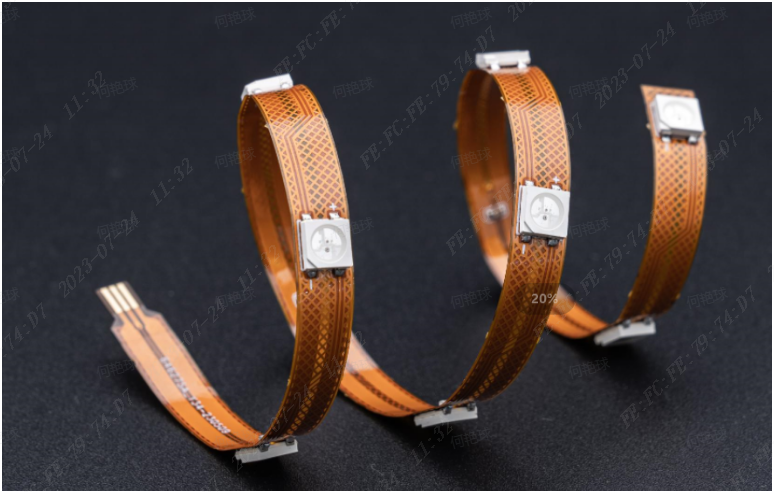

（3）RGB燈條工程鏈接

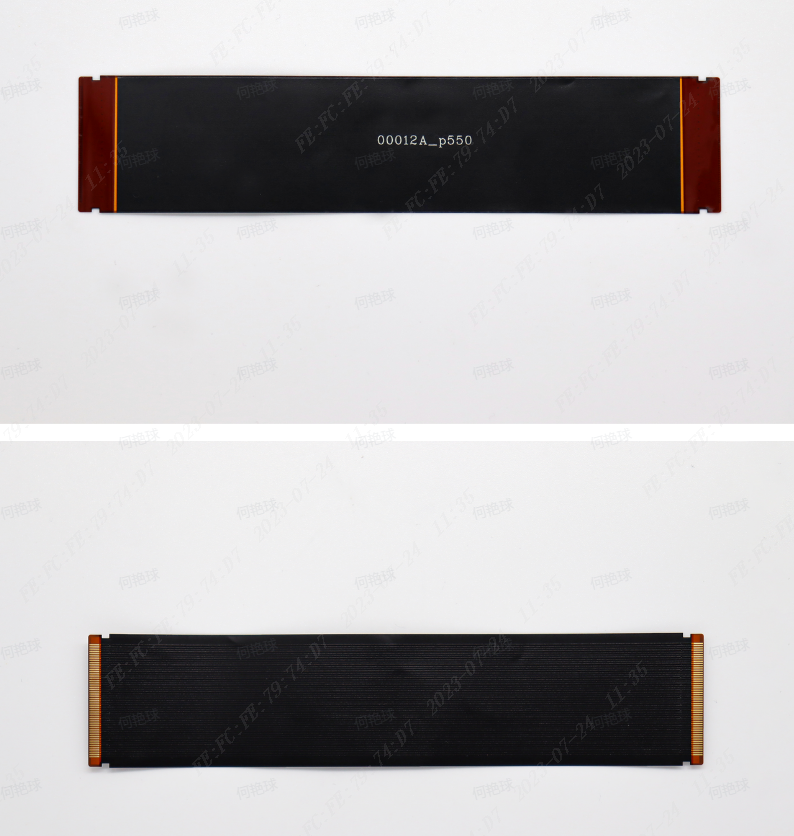

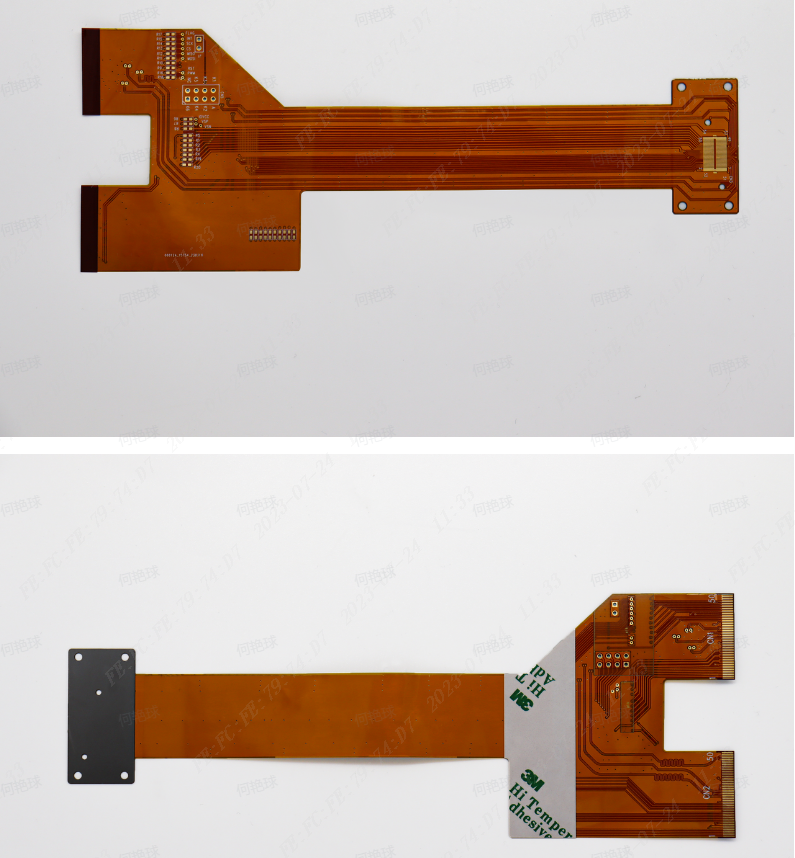

（4）排線工程鏈接（PI+鋼片+3M膠+FR4)

（6）排線帶電磁膜工程鏈接

設計中有任何問題，您可以加入FPC微信交流群進行交流

嘉立創EDA專業版下載網址：https://lceda.cn/page/download
