技術指導:AD導出GERBER時提示PCB文件尺寸過大的解決方法
更新時間:2024-12-12 18:17
26423
0
文檔錯誤過時,
我要反饋

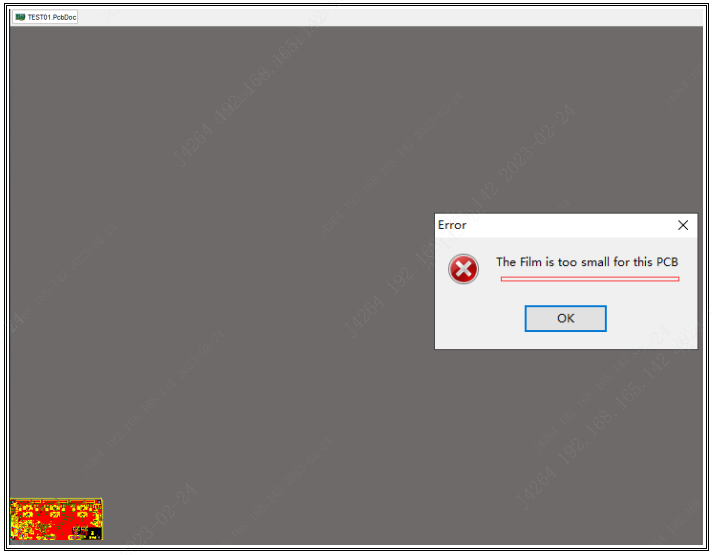

在使用AD軟件輸出GERBER時,有時會出現提示"PCB文件過大不能輸出"的情況。
出現這種情況一般是因為這兩個原因引起:
1)客戶在原有的PCB文檔上面重新設計新的文檔,而疏忽把原來文檔的數據沒有刪除干凈
2)新設計PCB放置元器件時,板外較遠的地方的元器件沒有移到板內
通過點擊鍵盤CTRL+PgDn(或者點擊View-Fit Document)查看,如果整個PCB板偏在屏幕一角,那么就屬于這兩種情況了。這是因為離板外較遠的地方有不相關的圖案數據殘留,在輸出GERBER時軟件誤認為這些數據是有效的需要輸出的,而整個畫布的尺寸是有范圍規定的,超過這個范圍的數據就不能輸出了。
解決方法:

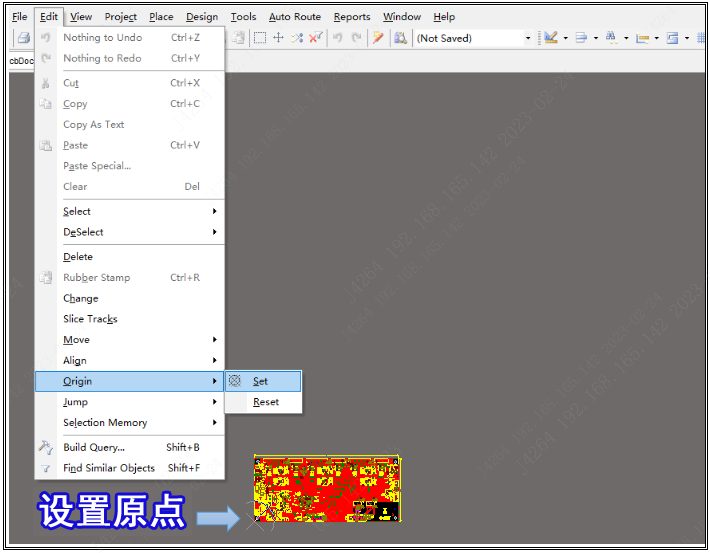

1) Edit-Origin-Set,在板左下角選一處設置原點
2)CTRL+A (或者點擊Edit-Select-All)全選所有數據

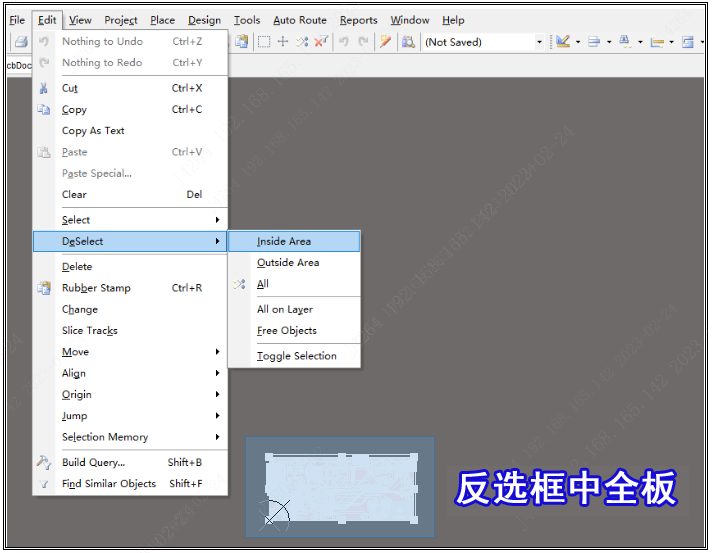

3)Edit-DeSelect-Inside Area拉個大框把板反選(即把原來全選中的板子圖案處,通過反選把這些地方取消選擇)
4)CTRL+X (或者點擊Edit-Cut)剪切掉選擇的部分(即把已選中的非板子圖案全部刪除掉)
5)重點:仔細檢查單支文件是否正確?避免多刪除不相關的圖案
6)輸出GERBER文件和鉆孔文件(點此查看詳細步驟)
