常規的電路板分“過孔”、“插件孔”、“安裝孔”三種，其功能作用如下表：

?

■ 實際生產遇到的問題

大部分元器件腳都是圓形或橢圓形，這樣是可以插入PCB槽孔的。部分元器件廠商把元器件插腳設計為

正方形或長方形，設計工程師依此設計為同樣形狀的孔，但實際的電路板生產中鉆頭是圓的，只能鉆出

圓形或橢圓形的有銅孔，這樣做出來的PCB板就可能出現不能插入元器件的情況。

■ 解決方案一：設計比方形元件腳更大的孔

特別說明：

1）PCB工廠不會改動孔徑長寬：正方形孔默認按方孔寬度為直徑做成圓孔；長方形孔默認按方孔寬度為直徑做成橢圓孔（見圖中的A類型）

2）在布線及組裝條件允許條件下，建議PCB設計工程師把成品孔徑設計大一些（如正方形插件腳設計為圓形孔，大小按正方形對角線來，見圖中B類型）

3）考慮到我司PCB有銅孔徑實際加工公差（+0.13/-0.08MM），為避免負公差無法插入元器件，建議理論值上面再加大0.1MM

■ 解決方案二：采用包邊工藝鉆角孔+鑼槽方式

好了，清楚了以上的思路后，接下來我們分別說明如何設計有銅槽孔（以1*2MM的有銅槽孔，2*3MM的焊盤為例）：

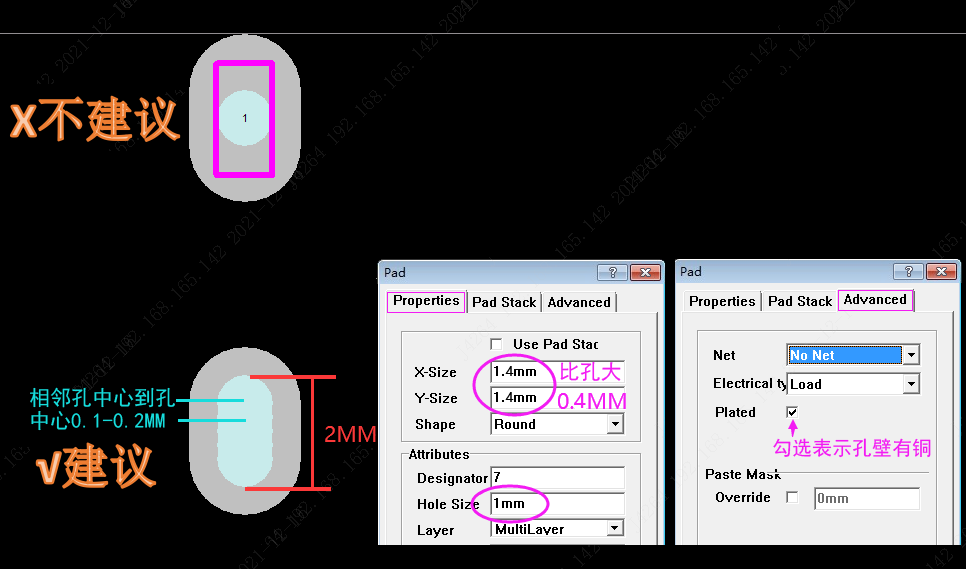

⊙ PROTEL的有銅槽孔畫法

1）先畫好槽孔的焊盤，然后畫出多個有銅孔（勾選"plated(鍍金)"表示有銅）以相疊加的方式（相鄰孔中心到孔中心0.1-0.2MM），孔的大小為槽孔的寬度，兩端孔邊緣到孔邊緣的長度為實際槽孔長度。

2）上圖中畫在keepout層的槽孔（紫色線）的這種畫法易出錯：易產生分歧不能判斷是有銅槽孔還是無銅槽孔，另外如果槽孔跟板的外形層不在一個層的還會漏掉這個槽孔。

3）組成槽孔的鉆孔直徑大小需要一致，且每個孔中心間距不要大于0.2MM，所有孔必須在一條直線上。

4）組成槽孔上面不能有其它大小不一樣的鉆孔，對應位置的外形層也不能有其它框形線槽孔，否則做出來槽孔會出現大小不一或是槽孔偏歪不規則現象。

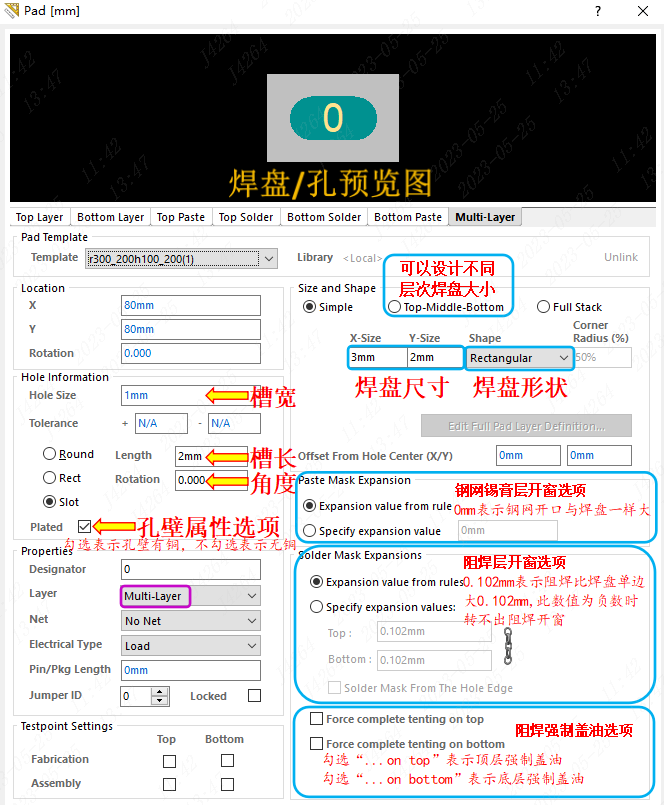

⊙ AD的有銅槽孔畫法

AD可以直接畫出槽孔，此軟件選擇Slot設計槽孔很方便的。

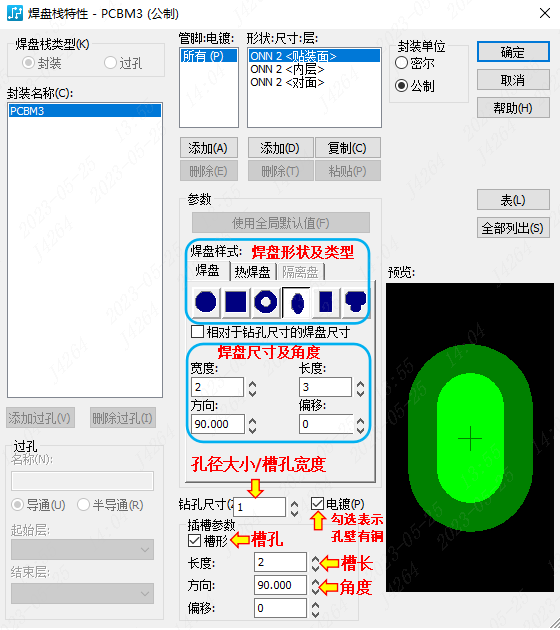

⊙ PADS的有銅槽孔畫法

PADS也可以直接畫出槽孔，此軟件選擇Slot設計槽孔也是很方便的。

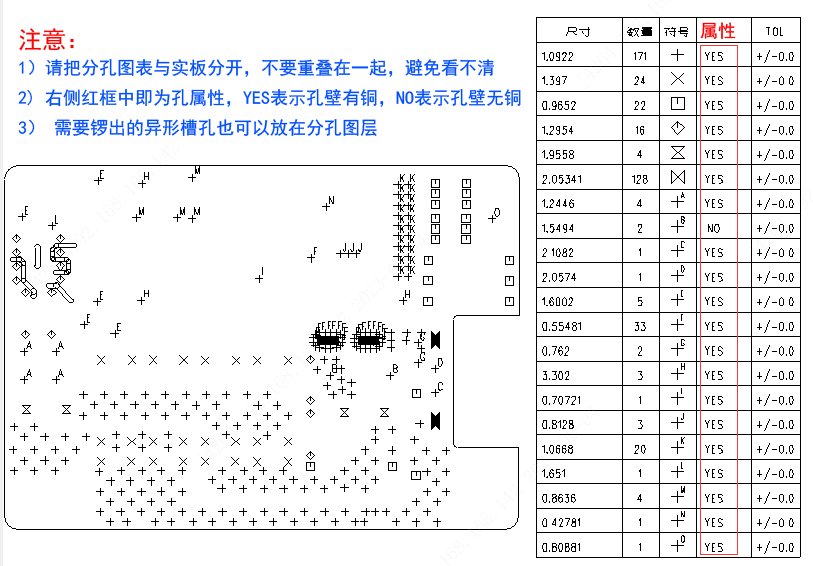

建議：在您提供GERBER時請把分孔圖（DRILL DRAWING）一起加上，這樣就能依分孔圖輔助判斷孔屬性了。

重點提醒：

1）盡量避免設計方形槽孔，實際加工出來無法做到90度直角。

2）槽長需大于槽寬兩倍才可避免槽孔鉆歪，設計需謹慎，以免影響裝配造成不必要的品質問題。

3）目前只接受圓形或橢圓形的有銅槽孔（最小槽寬0.5MM），異形的有銅槽孔加工不了，會出現槽歪槽偏的情況。點擊查看詳情

4）不建議長槽孔做噴錫工藝，易出現爆孔，可以做沉金工藝。點擊查看詳情

5）槽寬超過6.3MM的有銅槽孔請選用包邊工藝，若做噴錫的盡量采用無銅槽孔，需要兩面導通的，可以添加過孔相連。此類有銅槽孔做噴錫易出現噴錫爆孔點擊查看詳情

6）異形的無銅槽孔可以鑼銑加工（最小槽寬1MM），常規會把槽邊外側0.2MM的銅面/焊盤會掏空以避免加工露銅
