【文件標準】坐標文件格式說明
更新時間:2024-12-12 18:40
39749
1
文檔錯誤過時,
我要反饋

坐標文件 (Gernerates pick and place files):
描述器件位置信息。
文件格式:
推薦使用使用擴展名為“.csv”格式的文件。
支持文件格式:
1> 擴展名為 “.csv”
2> 擴展名為 “.xls”
3> 擴展名為 “.xlsx”
4> 擴展名為 “.txt” 僅限Allegro輸出的坐標
5> 擴展名為 “.318” 僅限PASD輸出的坐標
坐標單位:
單位為公制, 默認使用mm(毫米)。
文件樣式來源:
使用 Altium Designer 和 Protel 99SE 輸出的格式。
字段(列、表頭、列名稱)排列順序 和 文件中必須包含的字段(列名稱):
1: Designator 2: Footprint 3: Mid X 4: Mid Y 5: Ref X 6: Ref Y 7: Pad X 8: Pad Y 9: Layer 10: Rotation 11: Comment
字段說明:
1:Designator 用作表述器件與圖紙上對應的“標號”。 如R201, R20, C100, U1
2: Footprint 用作表述器件封裝。 如0402, 0805, SSOP-8
3: Mid X 4: Mid Y 元器件中心點
5: Ref X 6: Ref Y 元器件封裝庫中設置的中心點,也叫參考中心。
7: Pad X 8: Pad Y 元器件1號焊盤的坐標
9: Layer 元件所在的層。 T:頂層, B:底層
10: Rotation 元件旋轉角度
11:Comment 用作表述器件的型號、規格、誤差等。如" 100nF 80% -20% 50V "
*Designator, Mid X ,Mid Y, Layer ,Rotation 是重要信息!
舉例:
支持最簡化的格式
有些EDA不能輸出類似AD輸出格式,這里我們也支持最簡化格式,您可編輯成如圖:

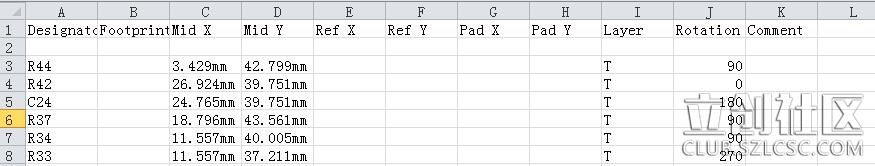

方式1:

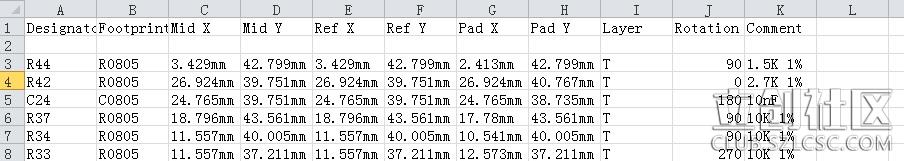

方式2:
在選需要SMT的時候,彈框最下面有個網址可以看到
SMT講解: http://tools.mwcbase.cn/portal/server_guide_22101.html
