標準前言:

      IPC-7351B以前的標準 做出規定封裝擺放角度要晚于 EIA-481.  大部分半導體工廠不能立刻根據 IPC-7351B 做出調整， 而且IPC-7351B也沒有EIA-481做的更加詳細,所以工廠是在很長一段時間都繼續執行EIA-481,   如果還是按照致  IPC-7351B以前的標準默認0度制作的制作的封裝庫. 絕大多數工程將無法直接使用.必須經過人工校對.  也就是經?？吹絊MT工廠貼反的問題.

標準制作目的:

      本制作標準是指導PCB設計工程師做出直接適用于SMT工廠的PCB封裝庫.  在此0度 圖形基礎導出的角度信息,  工廠可以可直接,無需核對,可直接上機貼片.

      這個標準只是規定了元件的 0 度圖形畫法,    焊盤尺寸還是需要遵守IPC-7351

      最新的IPC-7351C 也會采用此標準.

標準規定:

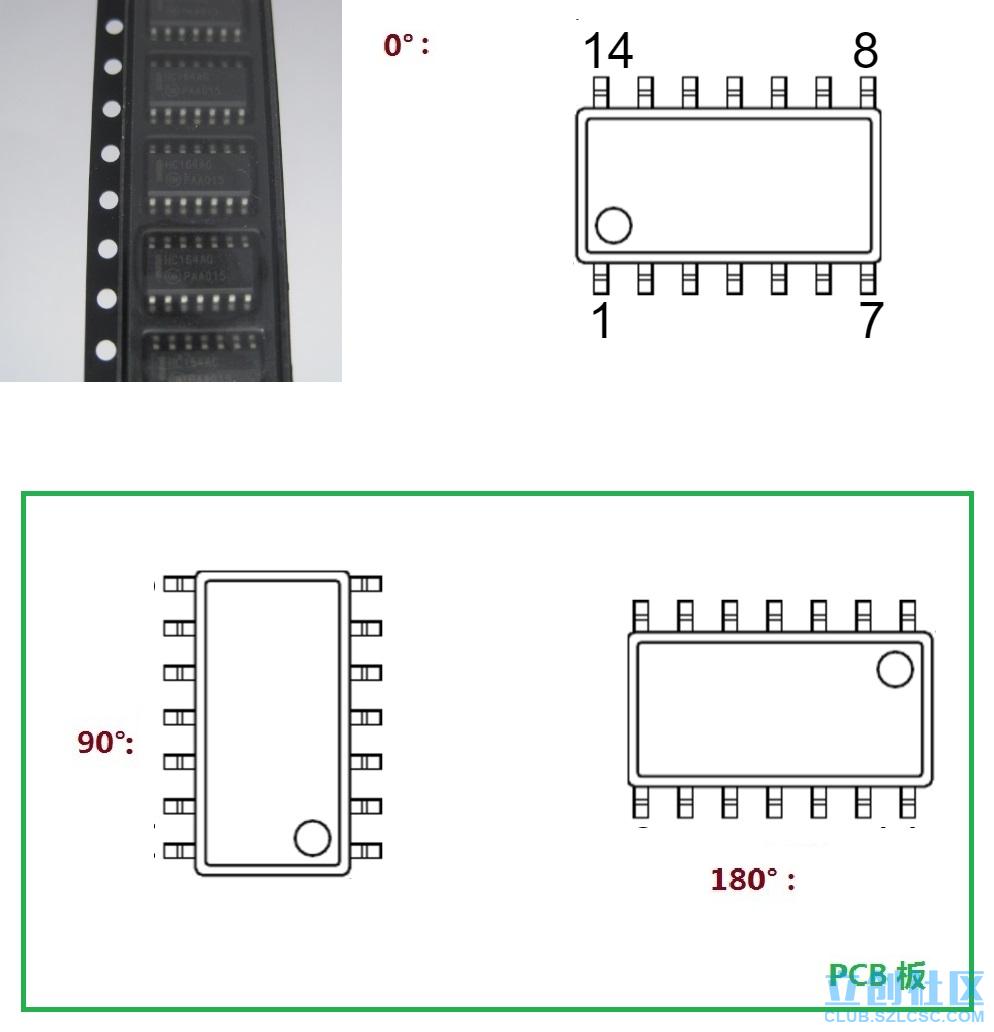

      只有一條非常簡潔的規定:   PCB封裝庫 0 度圖形 和 元器件的包裝方向  保持一致.

      大部分數據手冊中都有明確的規定且有標識出元件在包裝內的擺放方式. 極個別沒有話語權的小公司受制于封裝廠,會出現角度亂擺的問題.

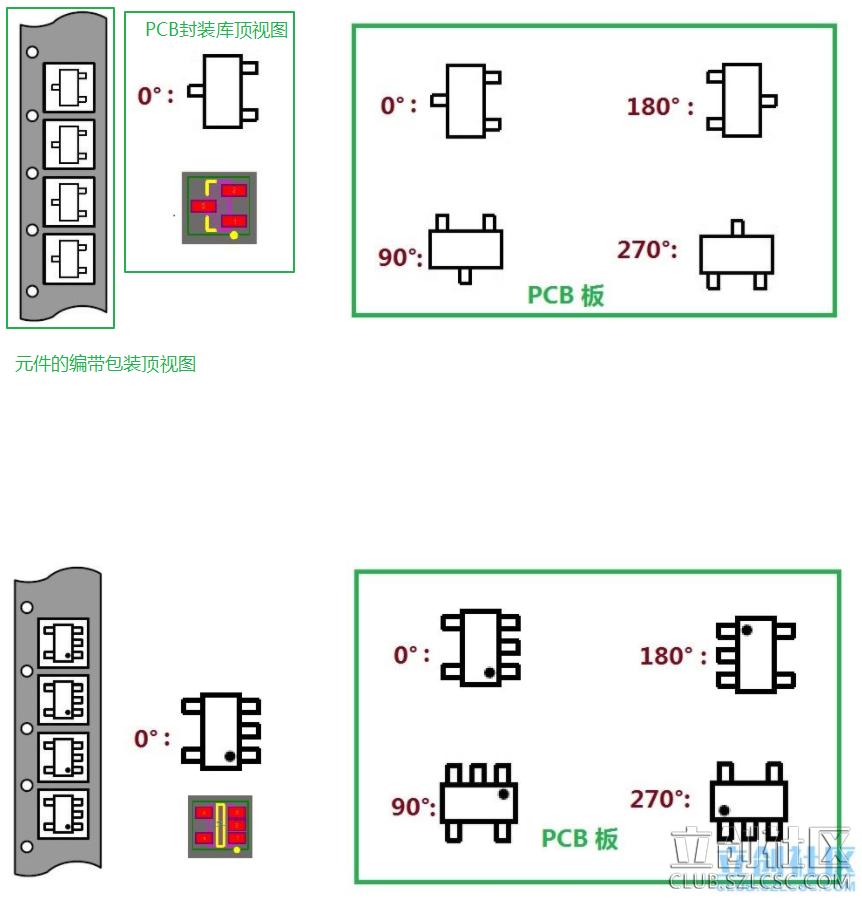

以下是標準應用舉例:

例如這款封裝制作工具 這個位置可以設置:

例SOD-123、LL-34、貼片LED（0603 LED、0805 LED）等等的二極管

 二極管器件在封裝庫里面的零度放置圖
