為什么元件明明在板內卻報告與板框相交
更新時間:2024-12-12 12:38
10337
0
文檔錯誤過時,
我要反饋

問題描述

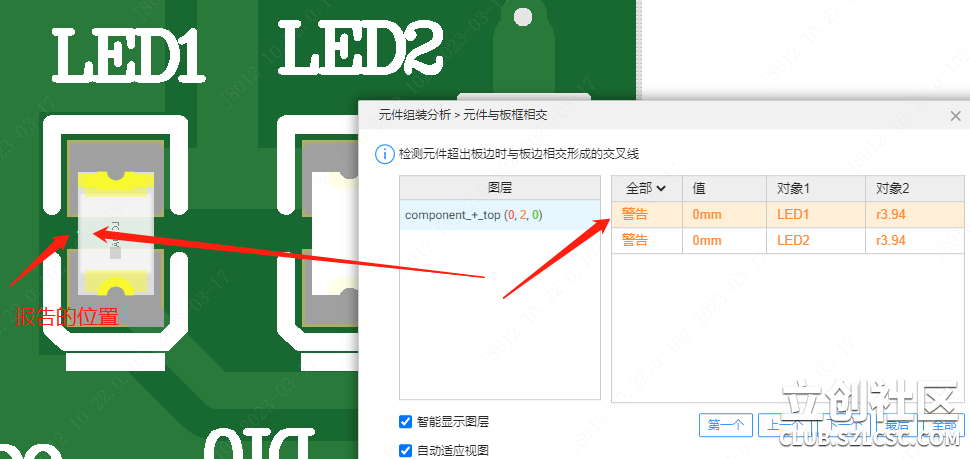

見下圖,元件明明在板內,卻報告元件與板框相交,看起來不合理。
分析原因

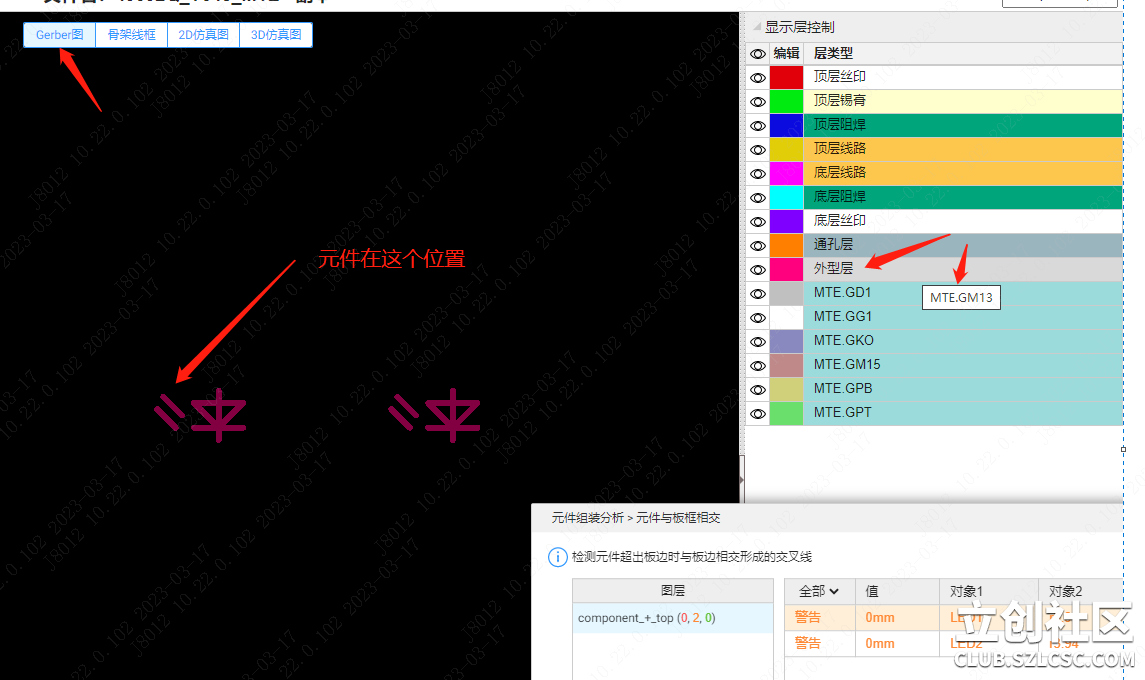

我們切換到Gerber視圖位置,我們發現外型層取的是 GM13 層,(板子實際正確的外型層在GKO層,我們遵守的規范是 終極標準:某D系列軟件外形層及非金屬化孔及槽的標準及規范 http://tools.mwcbase.cn/portal/t6i10153.html),這個位置剛好畫得有線條,被當成線框,如果與元件相接觸就發生誤報。
解決方法
規范的設計,是保證DFM正確分析的唯一途徑,本案例的真實外型層在GKO層,應該放在機械層中去,并且不要放置與外型邊框/內槽無關的雜數據,才能避免誤報。
