問題描述

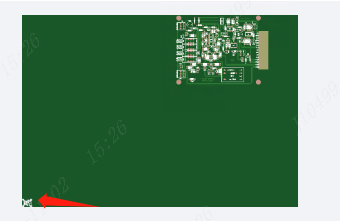

如下圖所示，鉆孔層會縮在一個小角落里，也可能鉆孔分布范圍大得離譜。

這種現像都說明了鉆孔格式?jīng)]有解析正確。

分析原因

大多數的原搞鉆孔格式信息規范不完整，在嘉立創的DFM系統（包含下單）中都是需要做鉆孔格式分析的動作，只有鉆孔能與線路層的PAD（一般是指焊盤，也包含過孔對應的PAD）對齊，才表示鉆孔格式正確了。

但是在極端情況下，也無法完成對齊，具體有如下可能的因素：

• 板子太簡單了，板內只有NPTH孔，線路層沒有對應的PAD，無法保證格式的正確性。

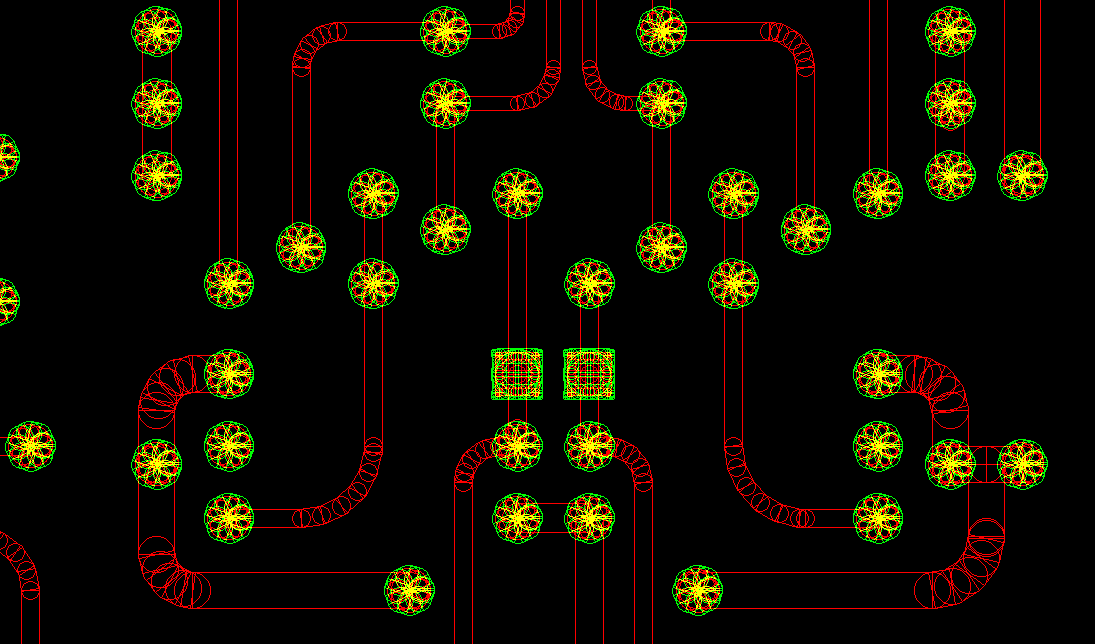

• 線路層有PAD，但是這些PAD不是獨立的圖元，而是由一些細碎的小線段填充形成的，這種情況對抓取中心點很難，如上圖所示例子就是這個情況，細節見下圖。

解決方法

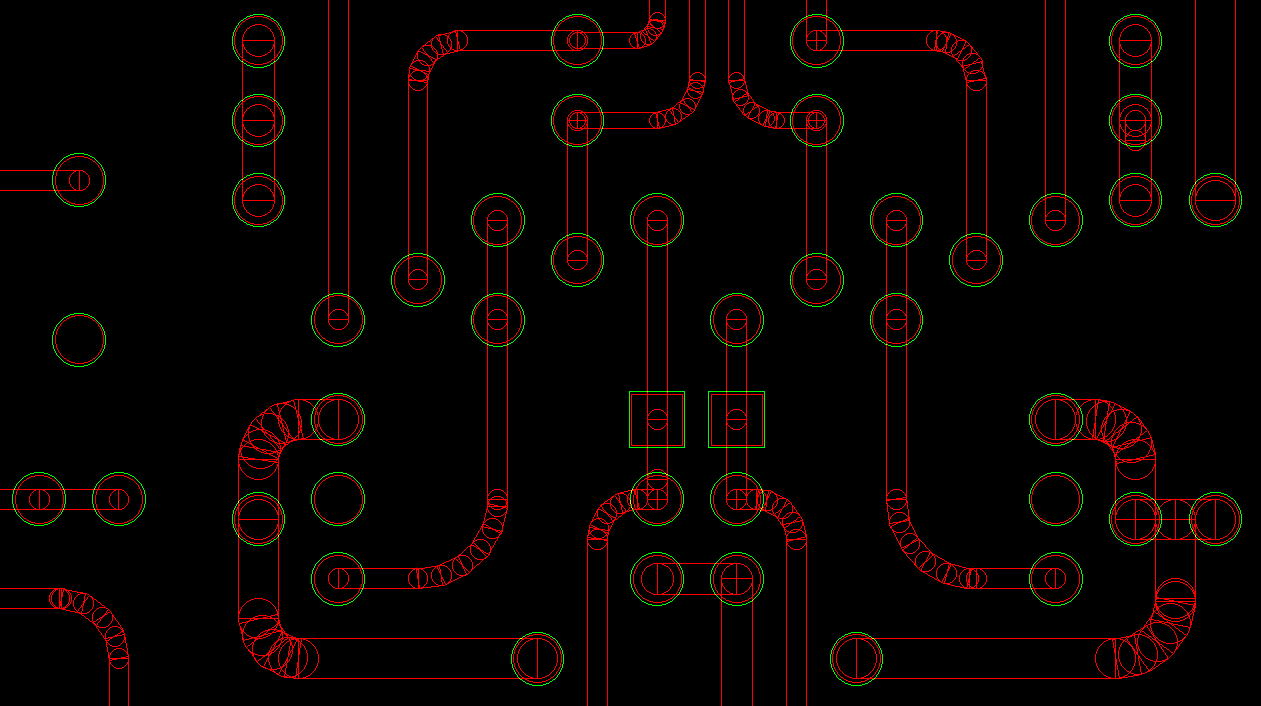

針對上圖所展示的案例，我們的建議的方法是，原稿的PAD盡量設計成下面的效果，每個PAD都是獨立的圖元，大多數是圓形，或者矩形，不要求所有的PAD都這樣，能達到八成以上就可以，比如過孔的PAD設計成圓形是一點問題都沒有。

備注：如果不是故意設計，大多數EDA軟件輸出的Gerber，都不會出現上圖這樣的問題，如果您用的是比較偏門的EDA軟件出現這個問題，最好能搞清楚如何避免。
