技術指導:AD軟件內嵌拼板
更新時間:2025-01-06 17:05
20285
1
文檔錯誤過時,
我要反饋

內嵌拼板是AD軟件的拼板功能,指的是一個大片拼板文件中引用小的單元文件并拼好板。
但在實際操作中易出現此類問題:客戶端打開拼板文件可以看到完整的文件,但是下單到嘉立創平臺后只顯示拼板外框,看不到單元板文件。
這是什么原因呢?
回答這個問題前,我們先看看操作系統中安裝的軟件,一般會做個快捷方式到桌面上,然后點開桌面上的快捷方式就可以打開相應的軟件。但是,如果把這個快捷方式復制到另一臺電腦中,則不能打開這個軟件了。這是因為快捷方式引用的是本地電腦的安裝軟件,但是其并不包括軟件的。同樣的道理,AD內嵌拼板引用的單元板相當于快捷方式。如果只用拼板文件來下單,則不能把原來的單元板完整文件加進來,從而導致只有一個拼板外框。
因此,一定要把您的單片文件及內嵌拼板文件一起打包系統投單。對于這種內嵌拼板,目前下單小助手不能完全識別,可能會出現解析不成功,或者顯示不齊全,請點下一步直接下單,填寫板子工藝信息,我們會人工審核。不是每一份文件都解析成功的,請忽略。
如需要確認文件請系統選擇確認生產稿看最終生產稿,付款后2-3小時在我司工程做好資料后規定時間內用PC下單小助手查看資料是否正確?有問題及時聯系您的業務專員通知我司工程更改,謝謝!

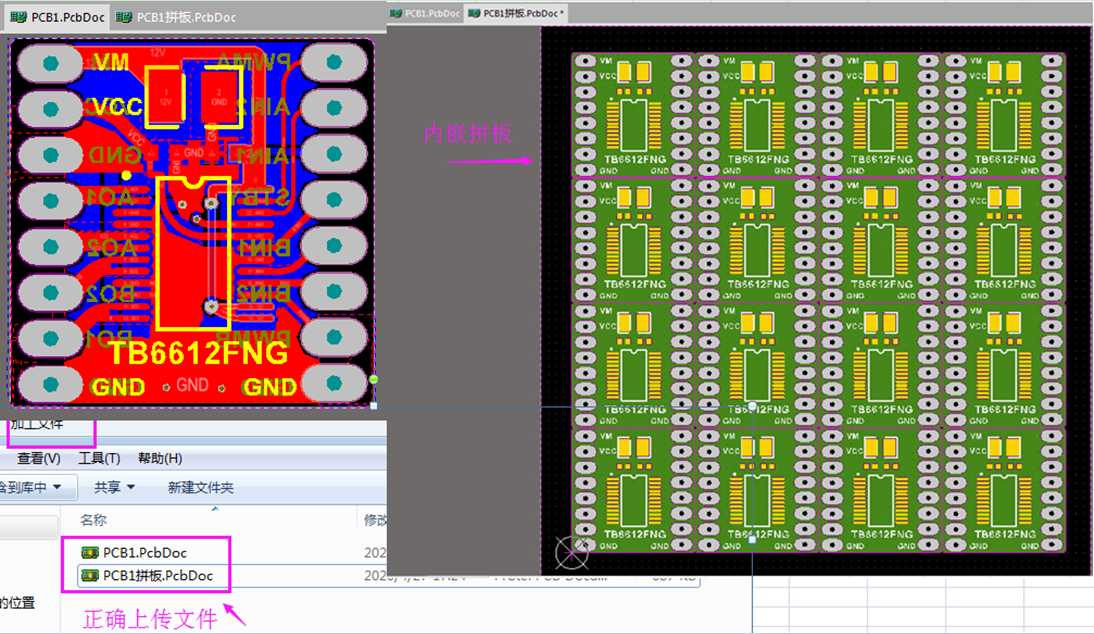

補充,可能文字表述內嵌拼板,部分工程不理解,如下圖左上圖是單片文件,右圖是采用嵌拼板文件.內嵌拼板是在單片文件基礎上內嵌.如單一上傳(拼板文件),沒有單片文件,拼板文件只有一個外框是沒有其它元素.具體打包如下圖左下角參考,謝謝!
重點注意:
1)采用內嵌拼板的,一定要確認生產稿檢查,避免"只做拼板外框"或是"只做單元板"的不良情況
2)建議內嵌拼板的,客戶端輸出Gerber文件下單,以保證唯一正確的文件做板
內嵌拼板后生成GERBER文件后就不需要單片文件
