PCB打樣最近接到客戶反饋挖錯孔，外形切大或切小，經了解文件設計大圈包小圈（大孔包小孔），或是二個外形線，此類歧義易產生誤判。如下圖錯誤設計：

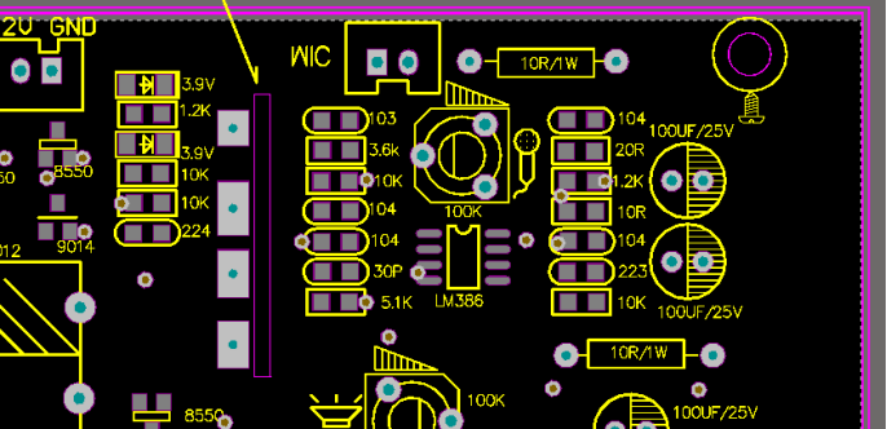

1，大圈包小孔

2，大圈包小圈

3，二個外形線

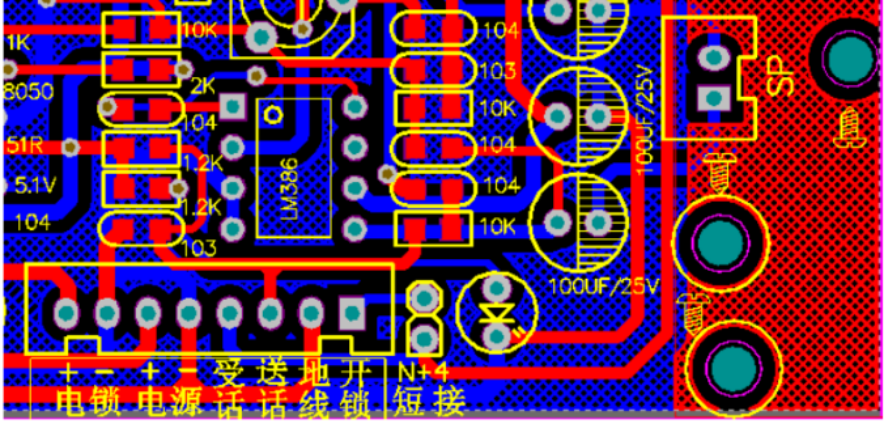

正確設計：

1. 把不需要的外形或多余的圈刪除，保留正確的外形線或是需要加工的圈或孔（優先采用此類方法）

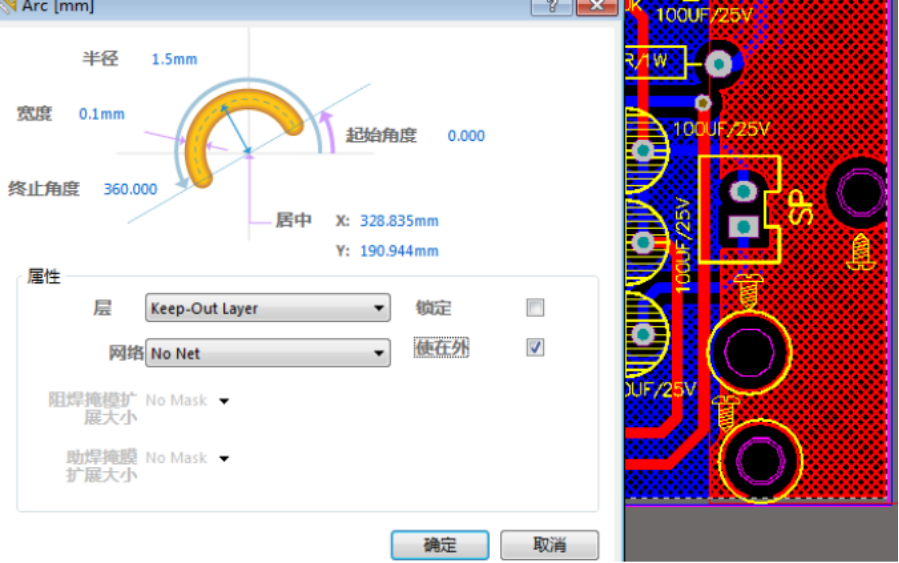

2. 雙擊不需要成形的線或圈（形狀）如下圖把KEEP-OUT（使在外）勾選擇就 起到禁止作用，勾選后將不會作為成形開孔用。

 3.不想去勾選禁止，又擔心刪除禁止布線的圈后，打樣不滿足結構重新優化文件，不是又要畫圈了，針對這個問題，

你可以把設計好的文件復制另外存盤，把不需要的圈刪除給工廠打板。原文件保存好，有需要修改的直接提起優化。

特別強調：布線設計螺絲孔 橢圓槽孔及板框線不要部分在機械層，部分在KEEP-OUT層，請統一到一個層設計，不要

搞的魚龍混雜，讓別人猜測。 針對此類問題，我們首選板框線一層數據成形（板框線肯定是要切割成形的）、鑼槽內

有焊盤的， 如產生成形錯漏槽漏孔嘉立創無責，不接受反饋。

免責聲明：各Layout設計大神不要讓CAM工程猜測大圈包小圈如產生成形錯誤，嘉立創無責，不接受反饋。
