PADS是MentorGraphics公司的開發的PCB設計軟件。一方面PADS支持自由靈活的個性化設計，而照此按常規輸出Gerber

很容易出錯。另一方面此軟件從最開始的Powerpcb到PADS等多個版本，不同版本之間存在不兼容的情況。為此我們建議

盡量用原設計版本輸出Gerber，以保證輸出的圖形符合您的設計要求。

以雙面板為例，其各層的常規文件名及意義如下表所示：

我們根據PADS的默認規則，以及Layout工程師的建議，整理了PADS輸出Gerber的步驟，作為我們輸出文件的基準。如果

您的設計與此不同，建議您輸出Gerber文件制作PCB以保證正確性。

統計客戶的反饋，在輸出Gerber前有如下兩點請重點留意：

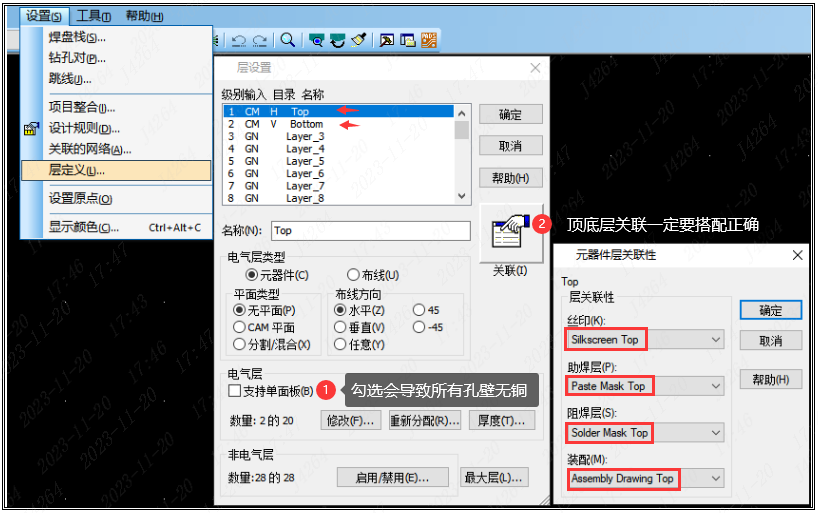

★重點提示1：在"層設置"菜單中檢查好電氣層屬性與關聯層次

① 電氣層中勾選"支持單面板"會導致所有鉆孔的孔壁為無銅孔

② 關聯層沒有搭配好會導致輸出Gerber文件出錯

★重點提示2：PADS輸出Gerber前確認過孔是開窗、蓋油還是塞油

① 對于輸出Gerber下單的，嘉立創下單平臺選擇的"過孔蓋油"或"過孔開窗"選項無效，過孔屬性依Gerber文件為準

② 大多數的客戶要求過孔蓋油，在PADS中輸出阻焊時不勾選"過孔"就表示過孔焊盤是蓋油的（勾選就是過孔焊盤開窗）

■■■ 正式輸出GERBER ■■■

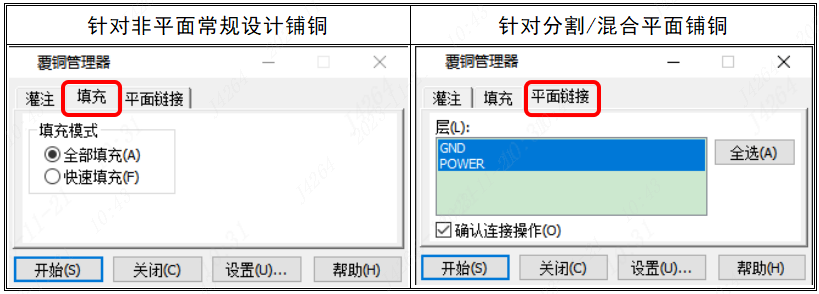

1.在板外左下角定義好原點，然后鋪銅（我們對于常規設計采用填充鋪銅，有分割/混合平面設計的采用平面鏈接鋪銅）

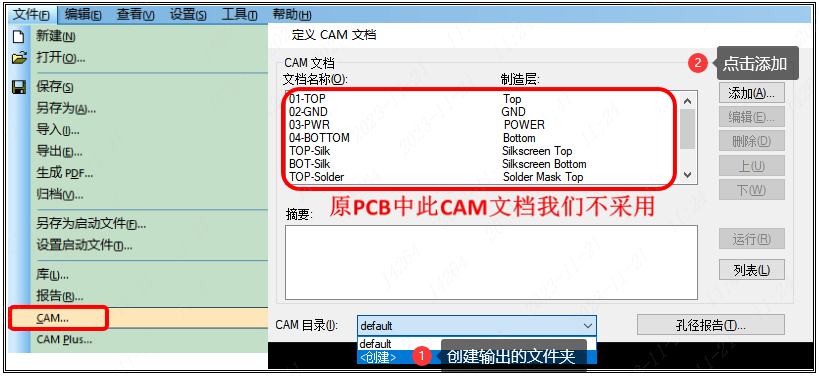

2.在板子右下角點選"文件"－"CAM"打開菜單，創建輸出Gerber的文件夾后點選"添加"

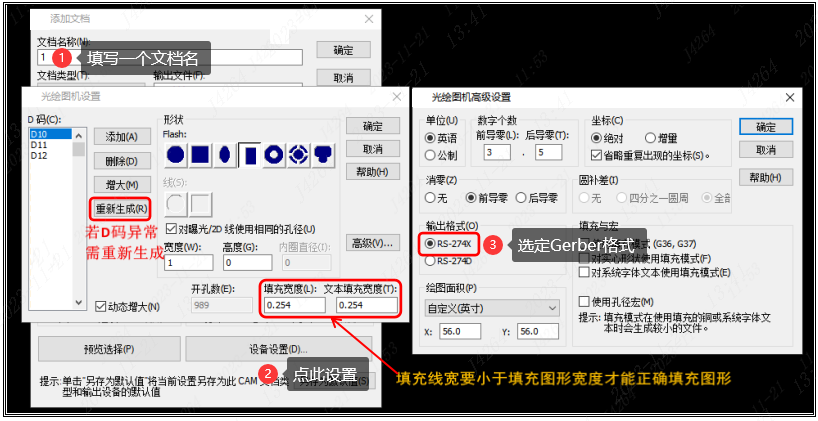

3.在"文檔名稱"中隨意填寫一個數字或字母名，同時點選"設備設置"確定好D碼表、填充線寬和RS-274X格式

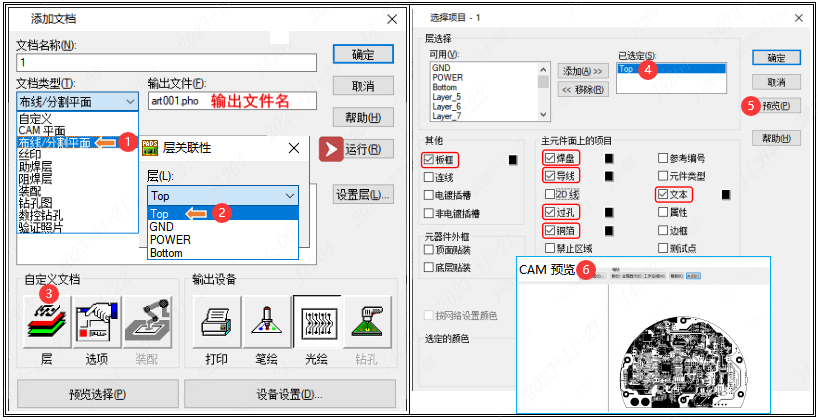

4.輸出線路：依照設計選擇布線層，分別輸出各層線路，把圖中紅框選擇好并預覽檢查無誤后，點"運行"輸出

5.輸出阻焊：同樣方法選擇阻焊層，分別輸出頂、底層阻焊，把圖中紅框選擇好并預覽檢查無誤后，點"運行"輸出

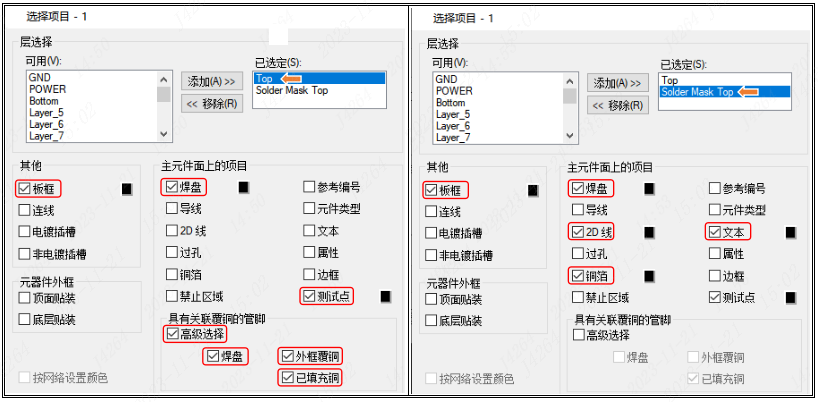

注意：① 輸出Gerber下單的輸出阻焊層是含有2個關聯層，每個關聯層都要選擇好

111111② 勾選"過孔"選項就會過孔開窗（反之蓋油），部分"過孔"如果設計為"測試點"，就算不勾選"過孔"選項，這些過孔也會阻焊開窗

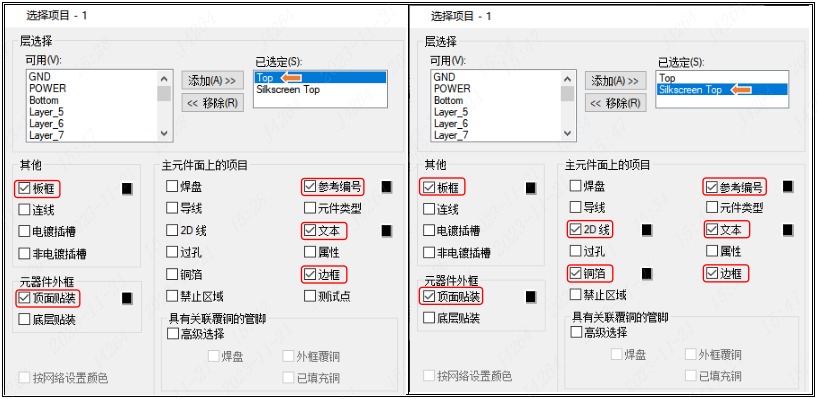

6.輸出字符：同樣方法選擇字符層，分別輸出頂、底層字符，把圖中紅框選擇好并預覽檢查無誤后，點"運行"輸出

注意：① 輸出Gerber下單的輸出字符層是含有2個關聯層，每個關聯層都要選擇好

111111② 輸出頂層字符時，元器件外框選擇"頂面貼裝"；輸出底層字符時，元器件外框選擇"底層貼裝"

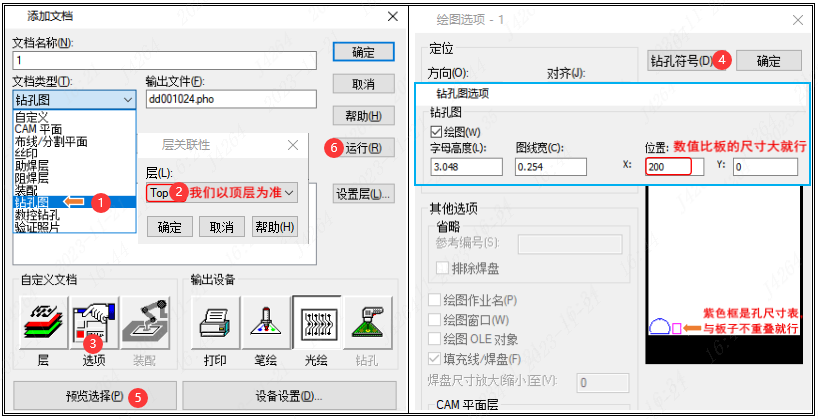

7.輸出鉆孔圖：按照圖示選擇"頂層"鉆孔圖，同時設置好板與孔尺寸表分開不重疊，然后預覽檢查無誤后，點"運行"輸出

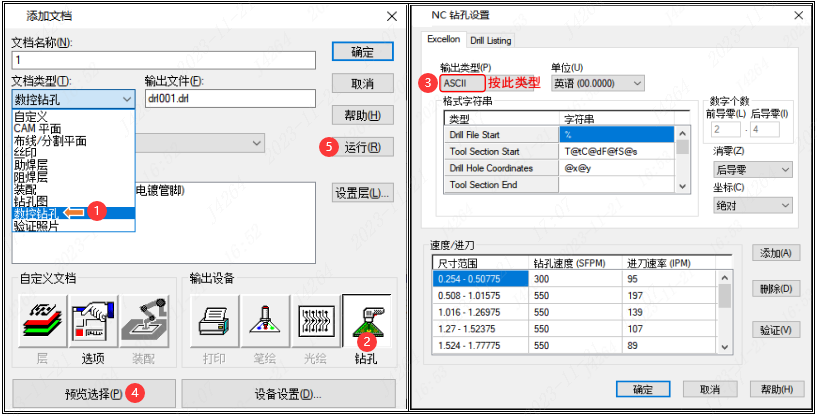

8.輸出鉆孔文件：檢查輸出類型為ASCII，然后預覽檢查無誤后，點"運行"輸出

9.輸出錫膏：若需要制作鋼網的，也可以分別輸出頂、底層錫膏層，把圖中紅框選擇好并預覽檢查無誤后，點"運行"輸出

溫馨提示：

1.輸出的文件默認保存在軟件安裝目錄PADS Projects\Cam

2.設計了盲埋孔，嘉立創目前不支持，肯定會出錯.（無責，不接受反饋）

3.用2D線畫在線路層的走線，是不會輸出的，請按軟件規則用導線畫

4.采用分割/混合平面設計的，不同版本易出現不兼容導致的不同鋪銅，強烈建議此類的輸出Gerber下單

5.個性化設計的2D線圖案、自定義層放的特殊數據（如大銅皮開窗、大片字符塊、機械槽孔等），請自行輸出Gerber
