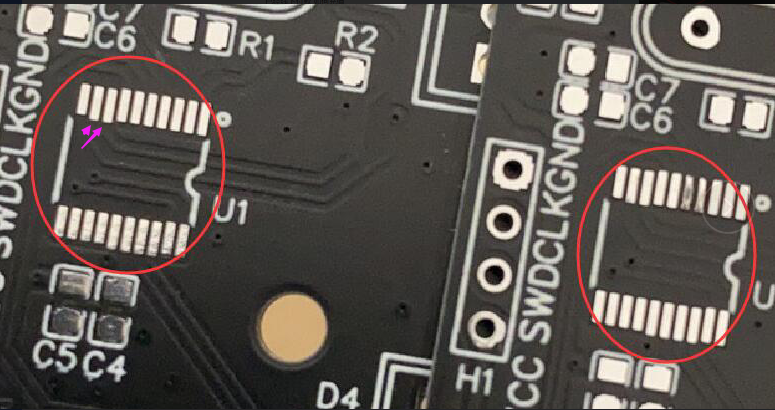

同樣的焊盤大小，但是實際做出來，有銅皮的地方，焊盤會大，這是設計布線問題。

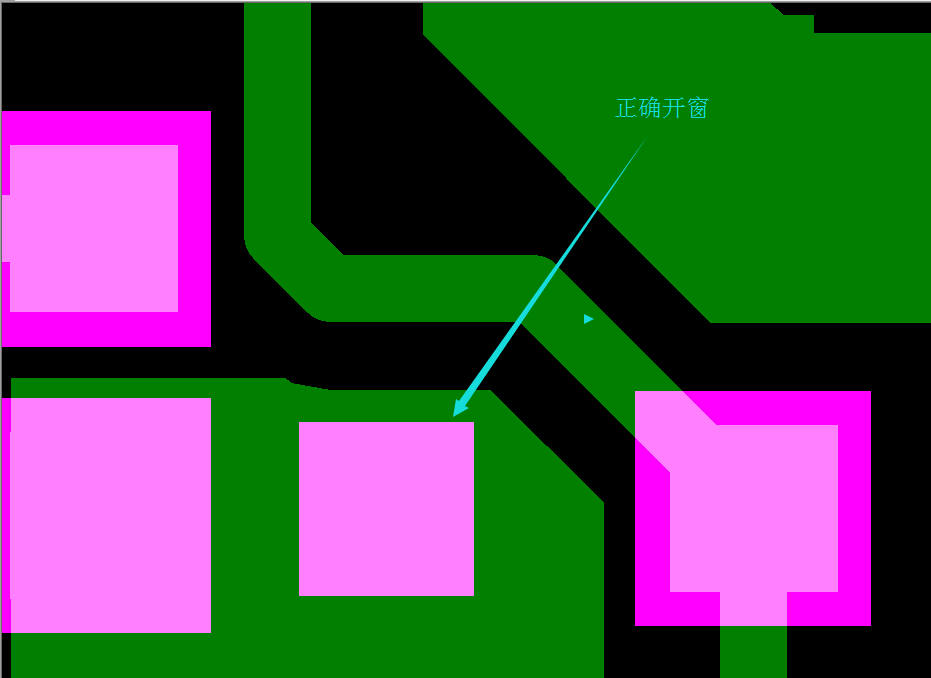

上圖相信很多繪圖工程有遇到，其實焊盤一大一小是您設計沒考慮到位。銅皮上的焊盤取得阻焊開窗的大小，完全疊加在銅皮上焊盤大小就是阻焊開窗的大小，那么阻焊開窗就要同焊盤等大或比焊盤大1mil。

另一種情況開窗區域內有線路或銅皮的，會露出來跟焊盤鏈接在一起，這樣會比沒有線路或銅皮鏈接的獨立焊盤端多出了一部分露銅部分，成品做出來看上去會有長短不齊的現象,其實這些都是您阻焊開窗布線要考慮到的。
