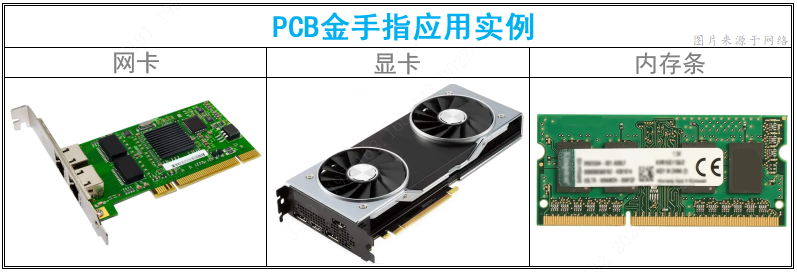

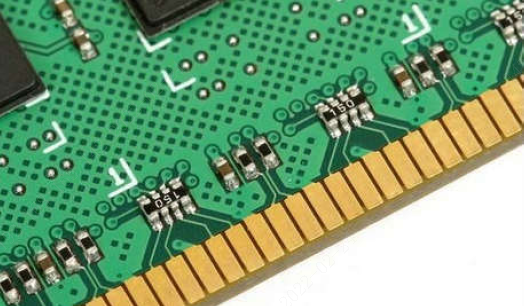

在日常生活我們經常會看到帶一排用于卡槽的產品，這個就是PCB的金手指了，英文名稱Gold Finger或Edge Connector，通常以插在卡槽內的形式作為PCB板對外連接的出口。

那么在PCB設計時需注意什么呢？

PCB金手指斜邊過深會造成手指在組裝過程中無法與配套設備接觸或接觸不良，以致影響使用。

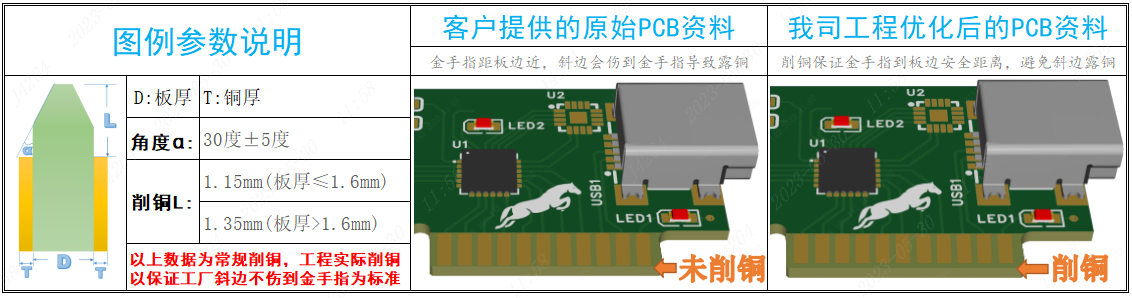

因此設計時要確保金手指的長度、寬度、位置，金手指的斜邊角度和深度要求應與手指長度一致，不要因?yàn)樵斐尚边吅笫种钙袒蛐边吅髿埡衿《鵁o法使用，同時要保證金手指邊到板邊有一定安全距離，對于低于安全距離的，我司工程會優化處理，角度有30度和45度，30°斜邊對比45°斜邊拔插比較容易，建議優先按30度，說明如下：

另外，金手指處一定要開通窗，不能有油墨的（若有油墨，會影響平整性，以及多次插拔磨擦后油墨脫落掉入卡槽內引起連通不良問題）。

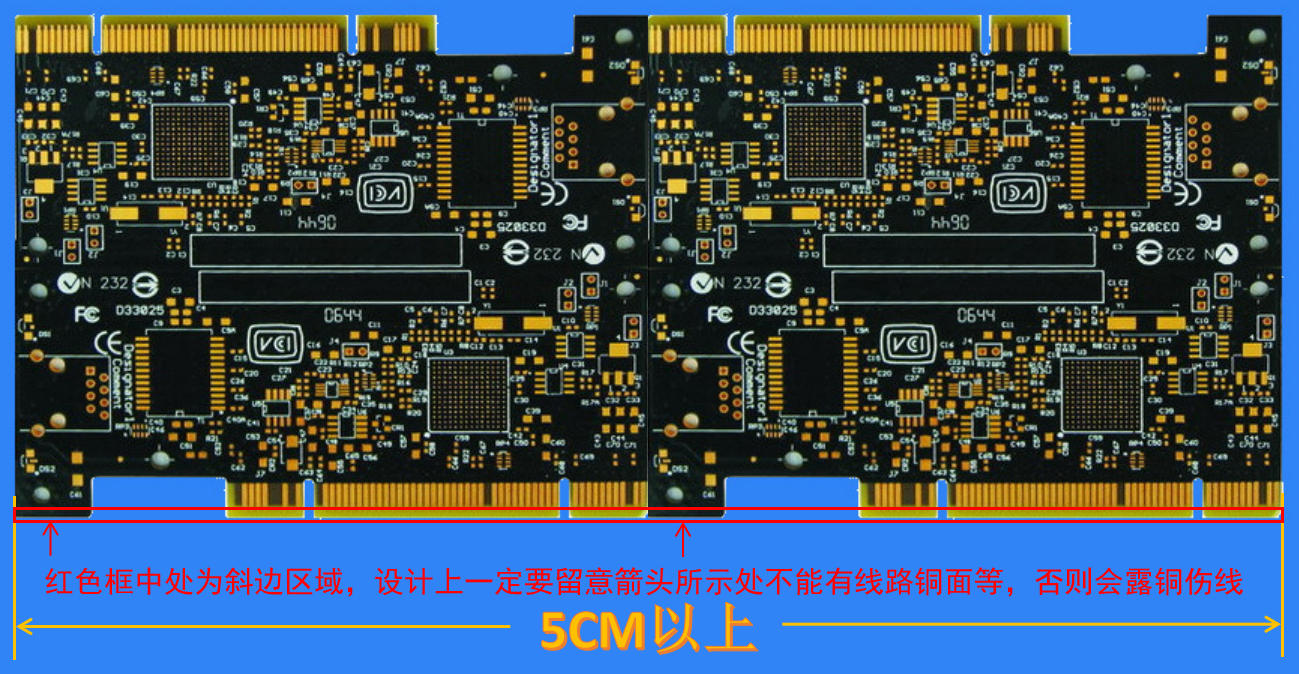

斜邊單片或拼板后的長寬尺寸不能低于50mm，不能超過330mm(超過此尺寸的需要指定先進二廠)，斜邊板的厚度需要≥0.6mm

?

金手指拼板需要注意：斜邊的金手指不要放在板內，需要朝向板外
