一些PCB設計工程師在提供gerber文件下單時，出現兩種情況：
■ 第一種情況：沒有鉆孔文件，只有分孔圖文件
我們常說的gerber文件廣義上講是包含常規的gerber文件和鉆孔文件的。如線路、阻焊、字符、分孔圖這些屬于gerber文件，部分工程師就會漏掉輸出鉆孔文件，雖然分孔圖文件也能表示鉆孔，但是分孔圖是以各種不同符號代表各種不同的孔徑的，這樣的文件轉成一個個鉆孔費時且易出錯，因此需要再輸出一次鉆孔文件（詳細方法見本文底部鏈接）。
■ 第二種情況：提供鉆孔文件，沒有分孔圖文件
分孔圖又叫鉆孔圖。部分工程師認為分孔圖作用不大，只提供鉆孔文件，而不提供分孔圖。其實分孔圖在CAM工程中可以核對孔數、校正孔偏、區分金屬化及非金化屬性孔標示等，能讓gerber文件制作更加得到保證，避免少孔，孔屬性不正確的作用，部分軟件（如Pads、Allergo）也可以把要鑼出的槽孔畫在分孔圖層，以便加工出來。

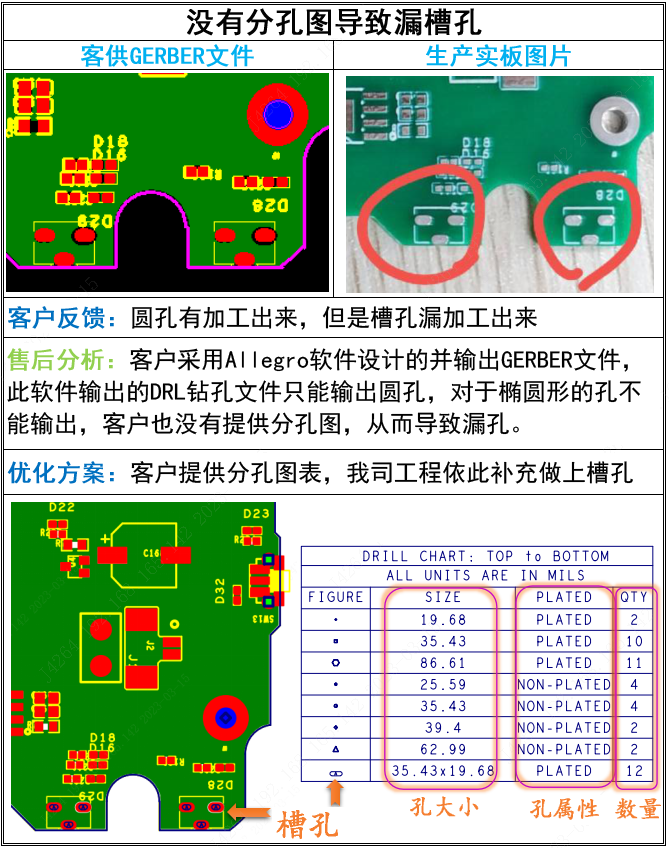

如下是一款漏槽孔的案例：PCB設計工程師提供的gerber文件沒有鉆孔圖，也沒有槽孔文件，從而出現漏掉長條槽孔的情況。
常見PCB設計軟件輸出鉆孔文件/分孔圖的方法請點擊查看 Protel∣ AD ∣PADS ∣Allegro

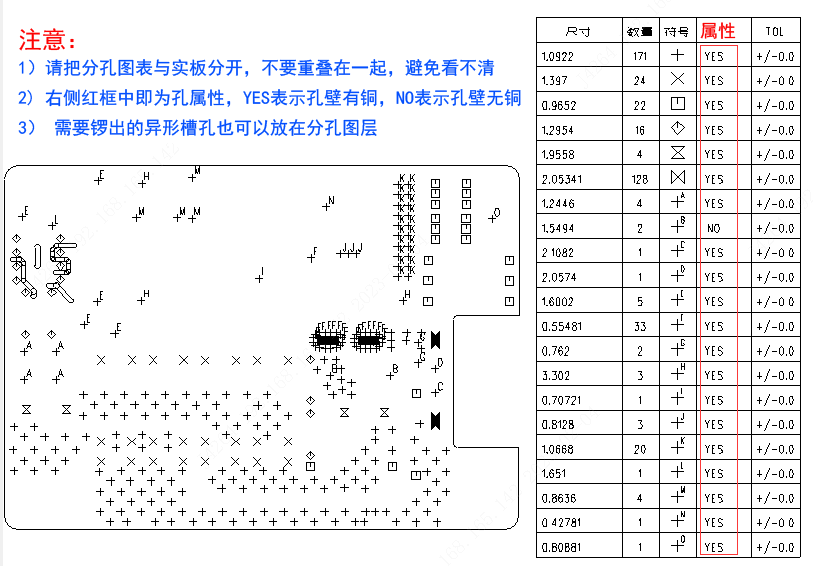

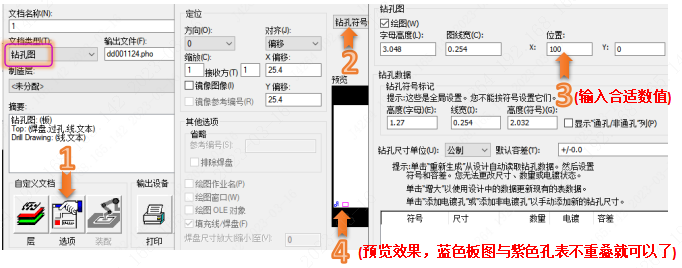

■ 附：輸出分孔圖時請注意表格與板不要重疊在一起
您好！對于輸出了Milling層的，建議也輸出分孔圖，分孔圖可以跟鉆孔文件來對照檢查（如沒有輸出槽孔層，但分孔圖層有，這樣就有可能被發現的），謝謝！
輸出GERBER時請把開窗或蓋油的設計好，并且把需要塞的孔與不需要塞的孔用兩種不同孔徑表示，比如同為0.3MM的孔，可以把要做樹脂塞孔的設為0.31或0.32MM，下單時備注說明這種孔徑的樹脂塞孔，并且確認生產稿確認。
您好，分孔圖跟鉆孔圖是一樣的，非金屬化孔，如果用鉆孔形式表示的可以用鉆孔來做，一些異形的比如L形槽孔（孔壁無銅的），需要鑼出來，就可以畫在分孔圖層的。
