在實際生產中，產生零件螺紋問題的原因是設計因素和加工因素，下面小編總結了一些螺紋相關問題及說明。

螺紋是零備件非常重要的功能特征之一，螺紋的加工質量和影響零件的使用功能，一個復雜的零件有可能因為一個螺紋損壞無法裝配而無法使用。

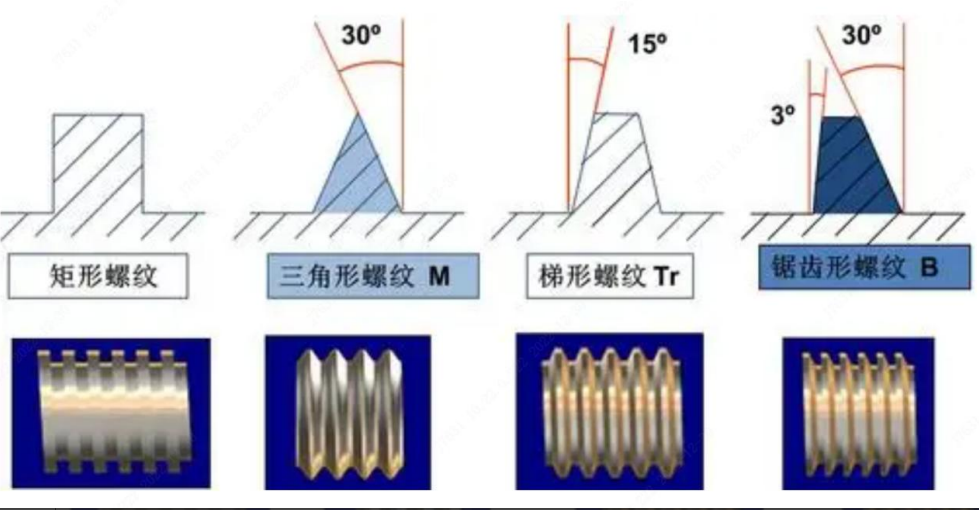

螺紋指的是在圓柱或圓錐母體表面上制出的螺旋線形的、具有特定截面的連續凸起部分。按其在母體 所處位置分為外螺紋、內螺紋，按其截面形狀（牙型）分為矩形螺紋、三角形螺紋、梯形螺紋、鋸齒形螺紋以及其他特殊螺紋。一般常用螺紋為三角形螺紋和梯形螺紋。

一、底孔與螺紋

底孔是指用絲錐攻內螺紋之前必須預加工的孔的直徑，一般是指加工件的內置圓孔，最低或最面上的圓形孔洞，稱之為底孔。

? 孔徑過小會導致攻牙時的切削力增加，因為較小的孔徑意味著材料去除量相對較大，這會增加刀具的負荷，容易斷絲攻，擠壞螺牙。

? 底孔過大能會造成螺紋的牙型不完整，牙峰不夠高容易滑絲（螺紋連接件中，螺牙連接處由于受力過大或其它原因?qū)е侣菅滥p而使螺牙無法咬合，螺紋連接無法擰緊的情況）。當?shù)卓字睆健萋菁y直徑時，就無法攻出牙痕了。

所以設計時一定要嚴格按照《螺牙底孔對照表》來設計螺牙底孔，加工的時候要保證底孔在公差范圍內(常規螺牙的底孔公差為±0.15MM）。例 M3*0.5、標準底孔直徑為2.5，允許誤差的尺寸范圍是2.35-2.65之間，超過這個范圍攻出來的牙都不符合品質要求。

? 螺紋加工失誤的補救辦法：當設計或加工失誤導致螺牙滑絲時，常規螺牙可以采用鑲牙套的辦法來補救，鑲牙套是在原來位置上把作廢的牙孔擴大攻牙，鑲進一個內牙與原圖紙要求一樣的鋼牙套。鑲牙套對螺牙的強度不受影響。（當然這是為了減少損失而采取的補救辦法，操作起來是比較費力費時的）

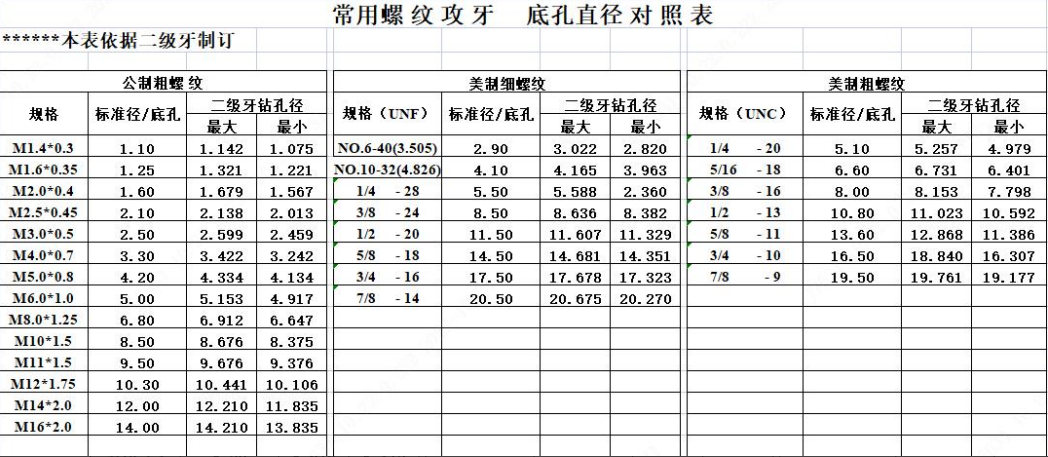

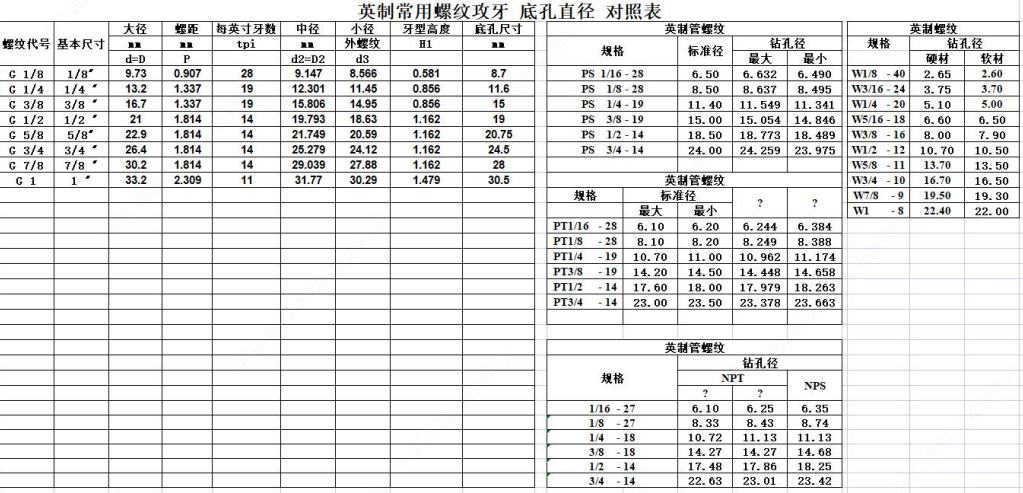

<<螺紋底孔對照表>>

二、牙套

上面有提到如果底孔過大可以鑲牙套來補救，那什么是牙套呢？

在CNC機械加工中，牙套是指螺紋牙套，如下圖，可以在攻牙后給螺紋再裝一個螺紋牙套。那么鑲牙套有什么好處呢？會給零件帶來什么不好的影響嗎？

對于塑膠件，鑲牙套可以增加連接強度+耐磨損+防銹結+防松脫+抗震=延長螺紋使用壽命。

因為螺紋屬于裝配位置，會經常反復去擰動它，經過長時間的操作，螺紋會受損，從而導致滑絲或者螺紋無法擰緊的情況出現.有些經驗豐富的設計師在設計時就會考慮到這一情況，為了延長螺紋的使用壽命從而延長整個產品的使用周期，在會在塑膠件的螺紋設計裝牙套，并在圖紙上標注出哪些螺紋需要鑲牙套。

三、螺紋牙套的底孔

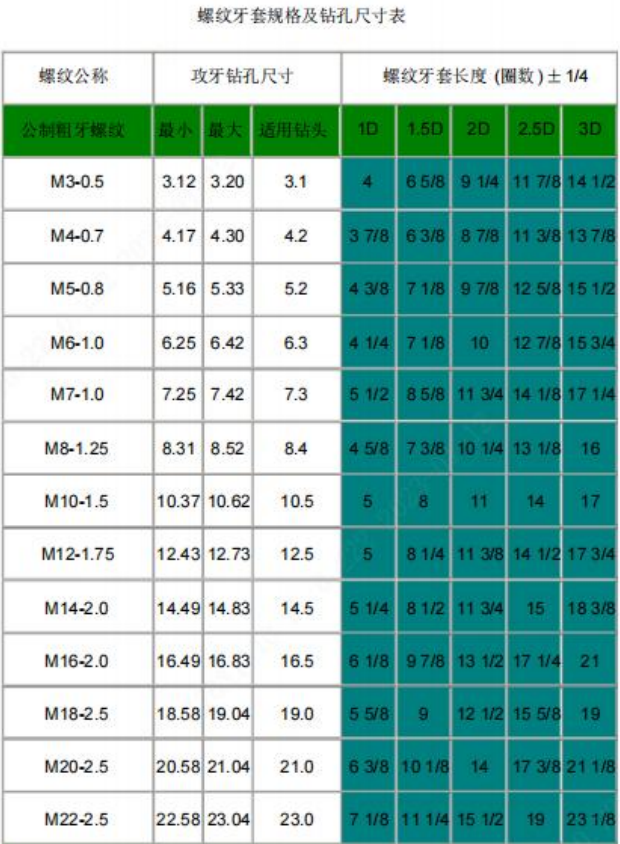

安裝牙套也是要先攻牙的，安裝牙套的需要的牙孔加工方法與上面介紹的螺牙加工一樣，牙套的底孔與牙的規格也要按照設計的標注，各規格的牙套底孔與螺牙標準如下表;

四、螺紋有效深度

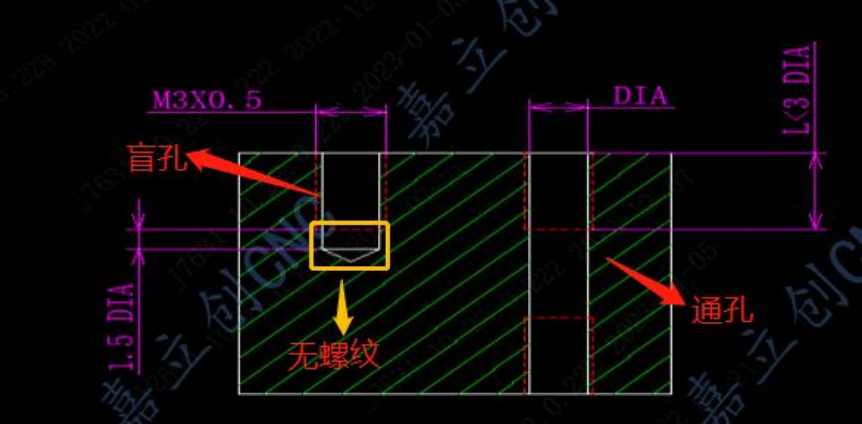

螺紋深度也是指螺紋的有效長度。正常情況下，螺紋的底孔深度應大于螺紋的有效長度（在加工底孔時鉆頭是尖頭而攻牙的絲錐是平頭，平頭絲錐無法完全接觸底孔的最底部。因此建議在設計盲孔牙時在孔底留至少1個牙距無螺紋長度），螺紋孔越深加工難度越大，特別是小的牙孔，容易斷絲攻，加工成本相對要高，因此有效螺紋長度建議不超過孔徑的 3 倍（此長度已經滿足螺絲最大的拉力）。

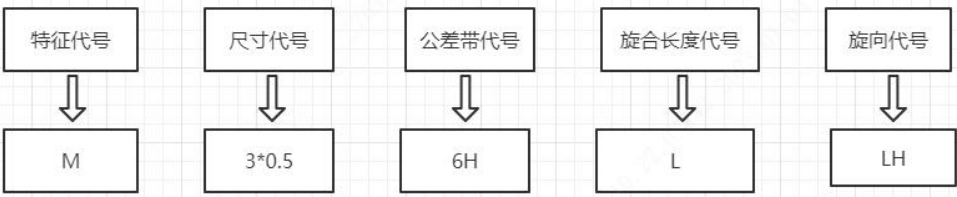

五、 2D 圖紙螺紋標注規范

? 釋義：

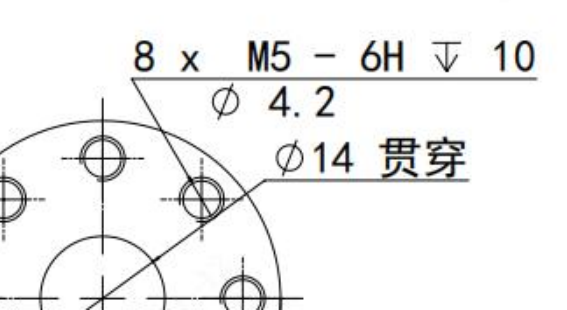

如覺上述標注太過繁瑣，也可像下圖這樣進行標注：

? 釋義：

：8 個底孔直徑為 4.2、螺紋直徑為 M5、有效螺紋深度為 10,內螺紋公差為 6H 的螺紋孔；

：直徑為 14 貫穿零件的光孔；

：表示深度；

六、螺紋孔位置

螺紋孔需包含在零件內部。如螺紋孔過于靠近零件邊緣，在加工時螺紋可能會穿透零件造成零件破邊， 破壞零件完整性。
