嘉立創 PCB打樣 PCB打樣指導 小嘉掃雷:PADS設計不規范引起的常見錯誤點

小嘉掃雷:PADS設計不規范引起的常見錯誤點
更新時間:2025-05-30 15:01
26225
6
文檔錯誤過時,
我要反饋

工程設計是一件著重細致與嚴謹?shù)墓ぷ鳎瑢τ诋a(chǎn)品的需求分析、設計規范、功能驗證都需要從多方面來考慮,以期用最小的工作量來完成最佳的產品。

"工欲善其事,必先利其器",就PCB設計而言,強烈建議在設計前了解PCB廠商的制作工藝技術要求,同時了解PCB設計軟件的規則,以達到最佳設計。


■ 鉆孔篇

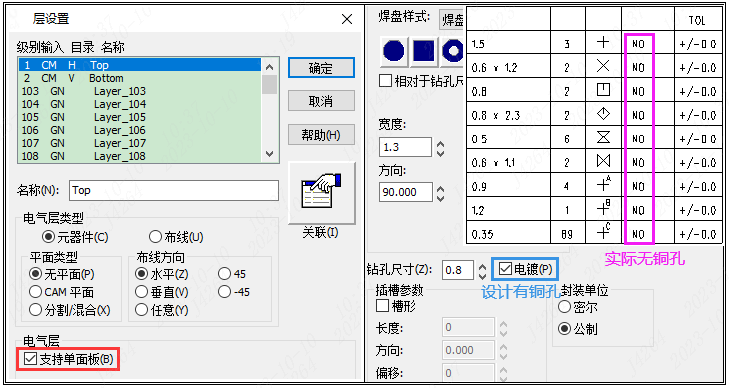

1)在"設置"-"層設置"中勾選了"支持單面板",導致設計的所有有銅孔輸出后變成無銅孔,引起開路

2)在"過孔特性"菜單中把導通過孔設計為"半導通"的盲埋孔屬性,導致設計這些孔不能常規輸出,從而漏孔,引起開路

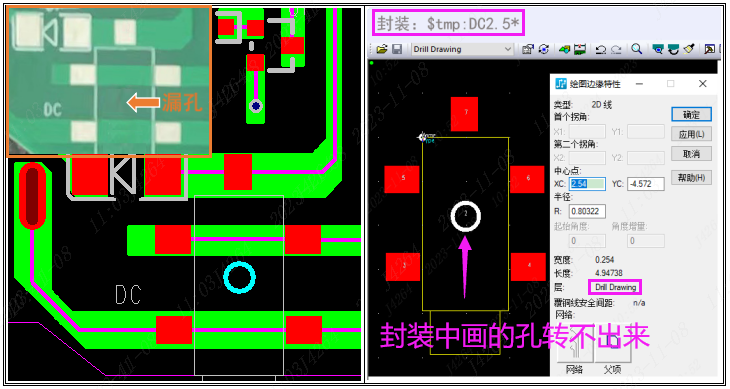

3)設計在"封裝"中的線圈孔不能輸出GERBER,請在PCB文件中畫好:建議用焊盤孔或是2D畫線圈在Drill Drawing層

4)在"封裝"中設計的槽長與槽寬數據不匹配(槽長<槽寬),導致輸出時漏孔


■ 線路篇

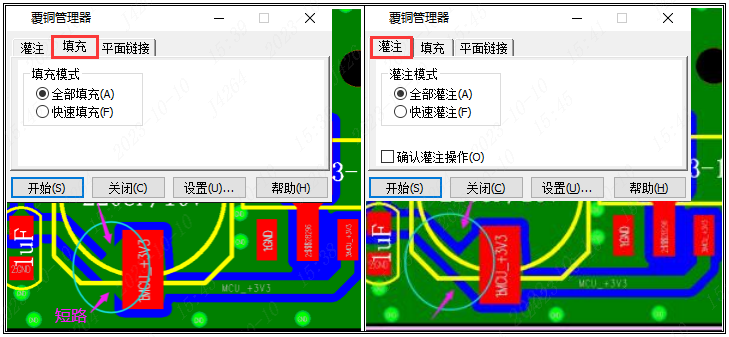

1)在"工具"-"覆銅管理器"中,PCB廠商只填充(Hatch)恢復鋪銅,不會使用灌注(Flood)來重新鋪銅的,請設計時留意,并檢查好避免短路

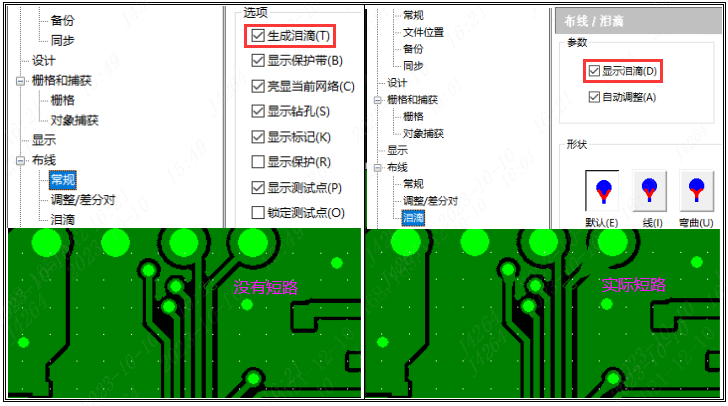

2)在"工具"-"選項"中,如果選擇了"生成淚滴",一定要填充(Hatch)恢復鋪銅,然后打開"顯示淚滴"檢查,避免有短路的情況

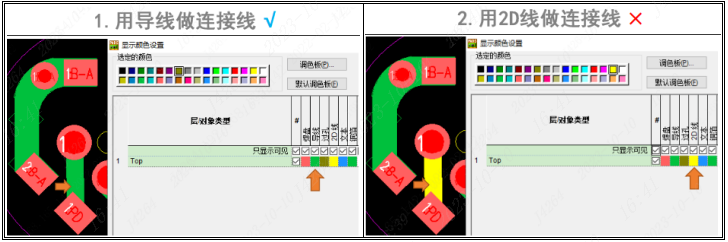

3)在"設置"-"顯示顏色"中,可以查看層列表,一定要避免用2D線設計連通導線,避免輸出GERBER時2D線沒有輸出而導致線路斷開

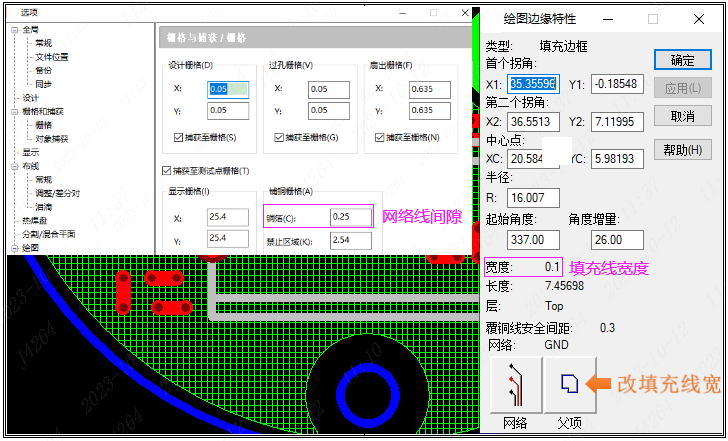

4)采用網格線鋪銅的,以具體輸出的GERBER圖案和工藝說明來制作,在"工具"-"選項"的"柵格"中顯示"鋪銅柵格"的數據就是指網絡

線中心到網絡線中心的間隙,在"繪圖"菜單中顯示的寬度指的是填充網絡線的寬度,設計時一定要注意協調(建議采用實心鋪銅)

①網格狀的:網絡線間隙≥2倍填充線寬度(填充線寬度≥0.254mm)

②實心鋪銅:網絡線間隙<填充線寬度(填充線寬度≥0.1mm)

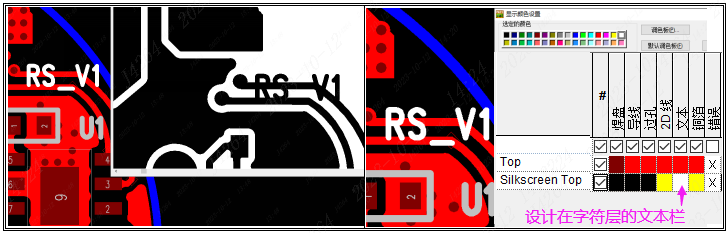

5)把標識符號錯誤設計在Top/Bottom的線路層,這樣輸出后就會與線路重合從而短路,正確的是設計在對應的silkscreen字符層文本欄

6)設計的細長形線條易產生干膜絲相連短路,此類的建議刪除或是連接到另一端(線粗在5mil以上,細小縫的同樣宜5mil以上)

■ 阻焊篇

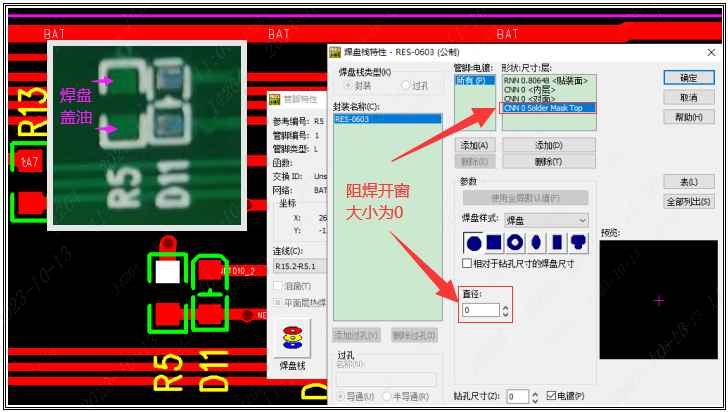

1)在"焊盤特性"-中增加的Solder Mask Top中把阻焊大小設為0,導致沒有阻焊開窗,從而焊盤蓋油。

解決方法:刪除圖中紅框中的Solder Mask Top,那么這個頂層焊盤就會默認阻焊開窗露銅上錫/沉金。

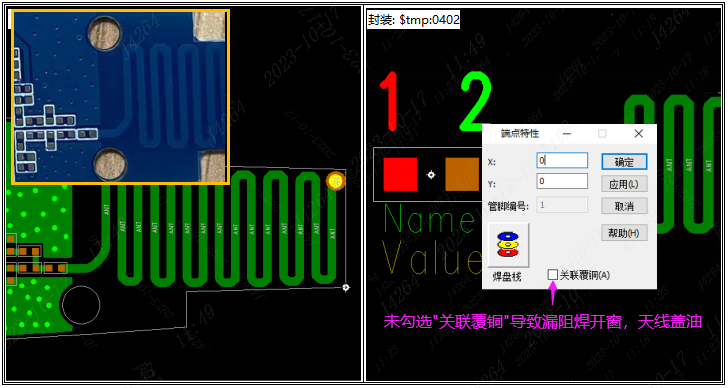

2)對于一些采用"關聯"方式設計的封裝,比如需要讓天線開窗不蓋油墨,可以將其關聯到一個開窗的焊盤上面,一定要在這個封裝中

勾選“關聯覆銅”,這樣輸出來的阻焊才會開窗的,從而讓天線露銅上錫/沉金。

■ 字符篇

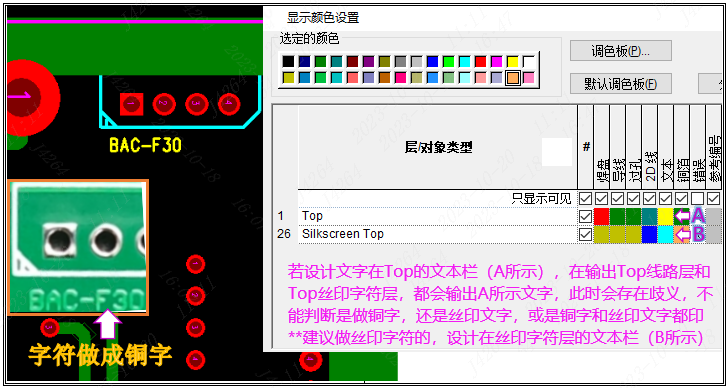

1)由于PADS設計的靈活性,在輸出GERBER時需要選擇不同層次的元素輸出,從而出現理解不同產生分歧出錯,建議:

① 做絲印文字:把文字設計在頂?shù)讓咏z印字符層的文本欄(silkscreen Top/Bottom)

② 做銅字的:輸出GERBER文件下單

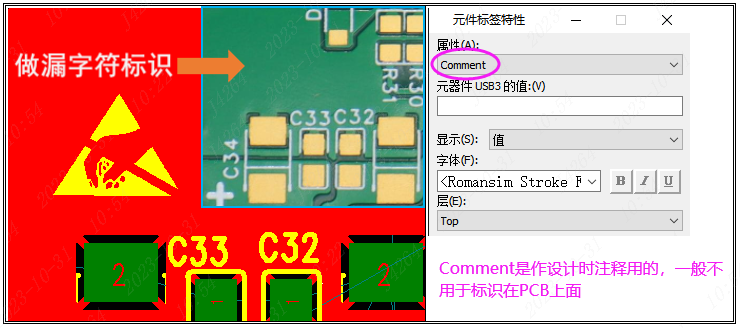

2)由于PADS設計的靈活性有的設計采用Comment來設計絲印字符標識,但這種放在"屬性"欄的,依公告的PADS輸出方法實際上是轉不出

來的,有此類"個性化設計"的,請自行輸出GERBER文件放在對應字符層下單,才能做出這些標識的。

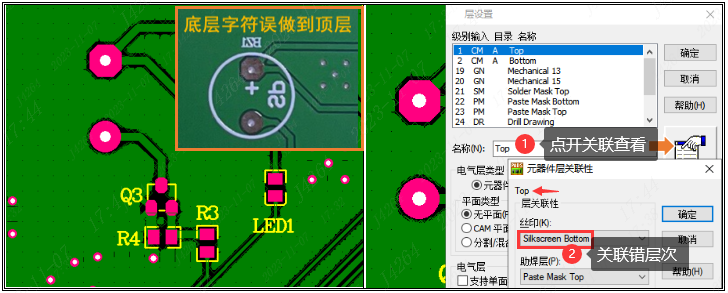

3)由于封裝做錯及放置器件錯誤,出現兩個問題:

① 底層的字符框放在"頂面"區域,從而導致實板漏字符框。

② 底層的絲印文字是正的,導致實板做出來這些字是反的(頂層文字是正的,底層文字是反的,這樣做出來才是正的)

■ 輸出GERBER篇

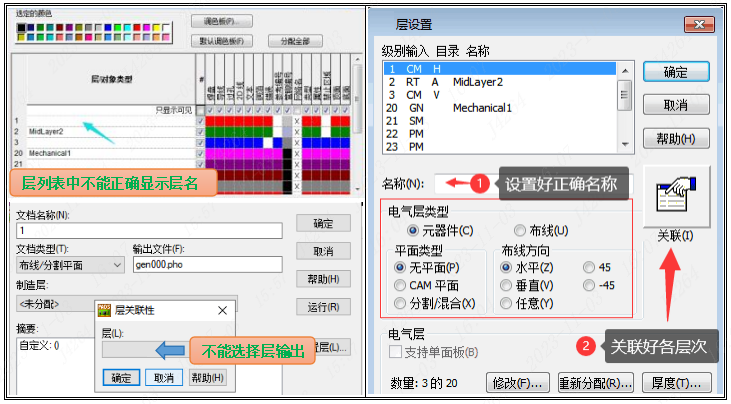

1)由其它設計軟件轉入PADS的,其規則與PADS不同,導致輸出時不能識別層名,需要在菜單欄"設置"-"層定義"中按PADS規則設計

好各層的名稱和類型,同時一定要把頂?shù)讓訉木€路阻焊字符等層次關聯好(未關聯會導致輸出GERBER漏圖案

2)關聯錯層次,導致輸出GERBER后字符做錯,設計時請在菜單欄"設置"-"層定義"中按PADS規則設計好各層的名稱和類型并關聯好

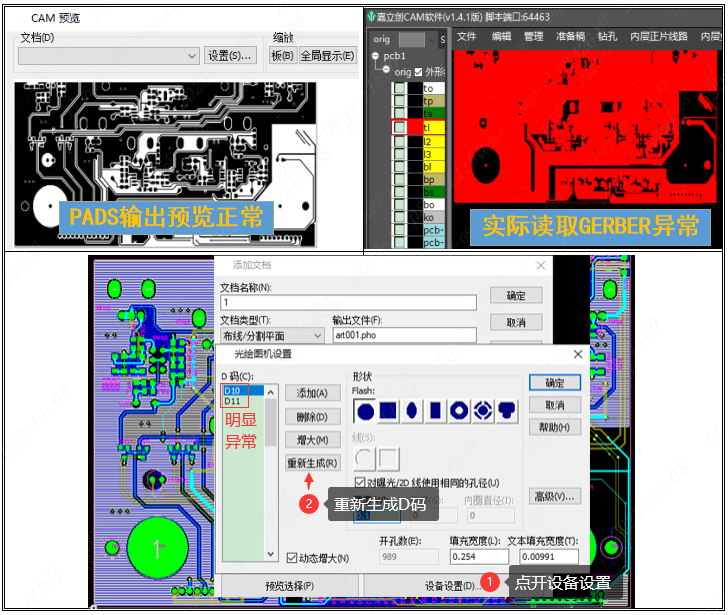

3)在CAM輸出時預覽文件是正常的,實際上輸出的GERBER文件出現亂碼異常(如圖中僅2個D碼明顯異常),導致圖形錯誤。

000解決方法:不論是GERBER還是PCB原文件下單的,一定要在"文件"-"CAM"-"添加文檔"菜單中生成正確D碼再保存好

4)在CAM輸出時"選項"中把"對齊"設計為"調整為合適大小",導致輸出的GERBER文件各層次大小不一

000解決方法:按軟件原始默認選項(一般為"偏移"),或是其它選項(如"居中"、"左上")均可
