技術指導：AD如何設計空心字體
更新時間：2024-12-12 13:25
20512
2
文檔錯誤過時,
我要反饋
更新時間：2024-12-12 13:25
20512
2
20512
2
文檔錯誤過時,
最近接部分客戶關于AD設計空心字體需求，如下梳理出步驟！
方法如下：

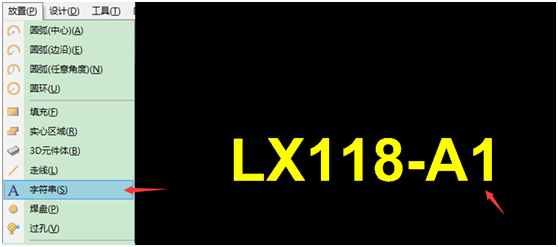

一. 執行菜單欄命令“放置”→“文本”，快捷鍵“PS”，放置需要的放置的文字。

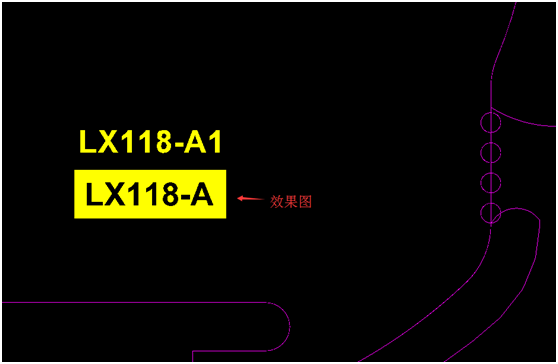

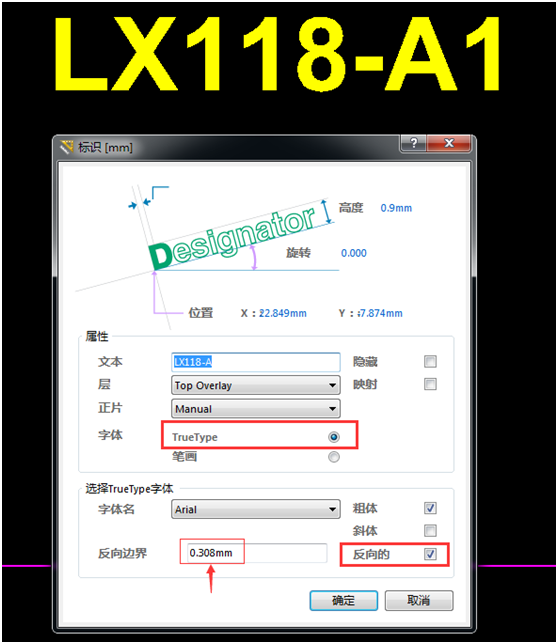

二. 雙擊已經放置好的文本更改屬性（或在放置的狀態下按Tab鍵修改屬性），如下圖所示進行更改，即可完成鏤空字體的放置。
互動評論
2
登錄
或
注冊
后才可以留言哦！
黃***(5***6A) 2020-12-21 09:27:47
0
我這樣設置的字體在AD里明明是居中的，可打板出來卻是字符在左下角，為什么？用的20版本
客戶(后臺回復) 2020-12-21 10:40:35
為什么？
因?yàn)槟鷽](méi)有生成GERBER文件系統投單加工，版本問題，謝謝！
陳***(9***2S) 2020-07-15 17:09:14
0
99SE如何設計空芯字體啊
客戶(后臺回復) 2020-07-15 17:20:20
99SE沒有此功能，只能在CAD做好需要的字體在導入99SE
