FPC拼版設計規范
更新時間:2024-12-12 19:01
55166
1
文檔錯誤過時,
我要反饋

重點提醒:
(1)FPC很多板框都是異形的,如果拼版不合理會導致板材利用率,生產比較麻煩,合理拼版有利于提升生產良率及降低產品價格,嘉立創FPC支持異形拼版服務(收費:30元/款),有需要可以聯系客服!
(2)FPC不支持郵票和V-CUT工藝,只需設計連接橋位。
FPC設計要求如下:

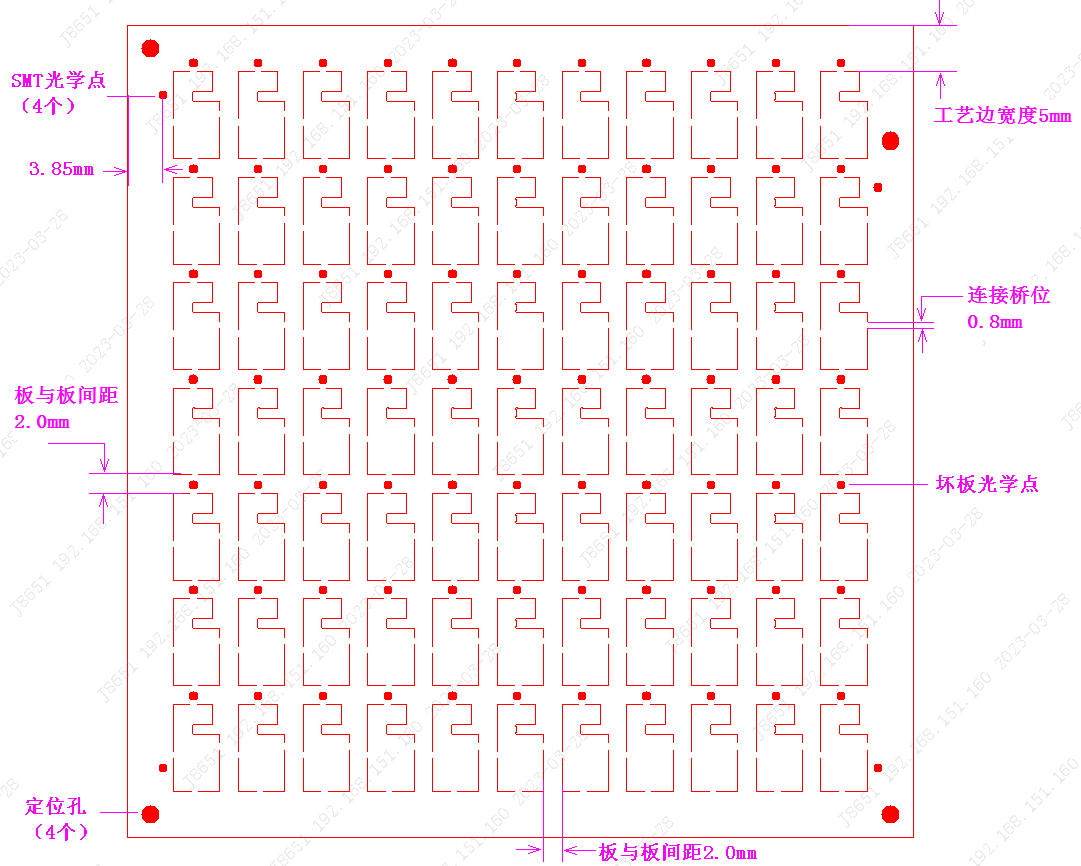

1.拼版間距:板與板間距一般2mm,有鋼片補強的間距建議3mm;
2.工藝邊設計:
- 工藝邊寬度5mm,四邊都要加;
- 工藝邊上需要覆銅,銅皮離光點開窗及定位孔0.5mm以上;
- 工藝邊上增加4個直徑2mm的定位孔,其中一個需錯開5mm,便于防錯;
- 增加4個SMT 光學點,直徑1mm,光學點中心到板邊3.85mm,其中一個需錯開 5mm,便于防錯;
3.連接橋位長度0.7-1.0mm,鋼片補強區域連接橋位盡量做到1mm,且適當增加橋位,防止鋼片過重導致FPC漲縮變形,影響后續做SMT;
4.拼版最大尺寸250X500mm,最小尺寸70*70mm;
5.SMT壞板光學點:需要貼片的板,需要在每個小板旁邊增加壞板光學點,當此小板FPC生產報廢時,板廠會把對應的光學點涂黑,貼片機識別后,就不會打件,節約成本;
拼版設計案例:請點擊查看詳情

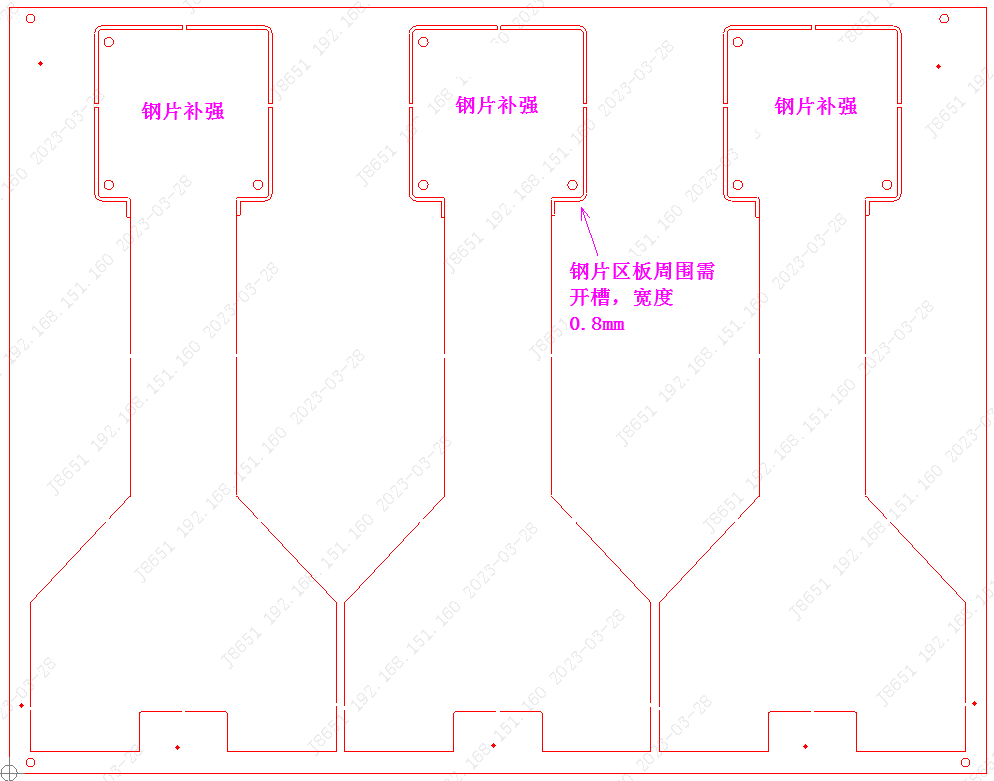

6.鋼片補強拼版:鋼片補強位置板與板間距要3mm以上:鋼片區域板周?chē)栝_(kāi)槽,寬度0.8mm,方便激光成型。
7.批量生產時,拼版一定要考慮板料的利用率,否則價格會比較高,寬度盡設計為119mm或250mm,另外線寬線距3mil以下的板及整板貼鋼片的板尺寸不能拼太大。
最后,如果自己拼版麻煩,只需提供單板GERBER ,在下單時選第三方拼版,由嘉立創工程師幫您拼
