關閉干擾字符步驟!
更新時間:2024-12-12 18:22
14256
0
文檔錯誤過時,
我要反饋

應客戶需求,關閉干擾字符步驟參考如下:
首先點中一個器件,右鍵找到查找相似對象然后直接應用,不要改任何設置。器件就都會選中,然后確定,去掉勾選Show Name字符就消失了,大家可以試試!

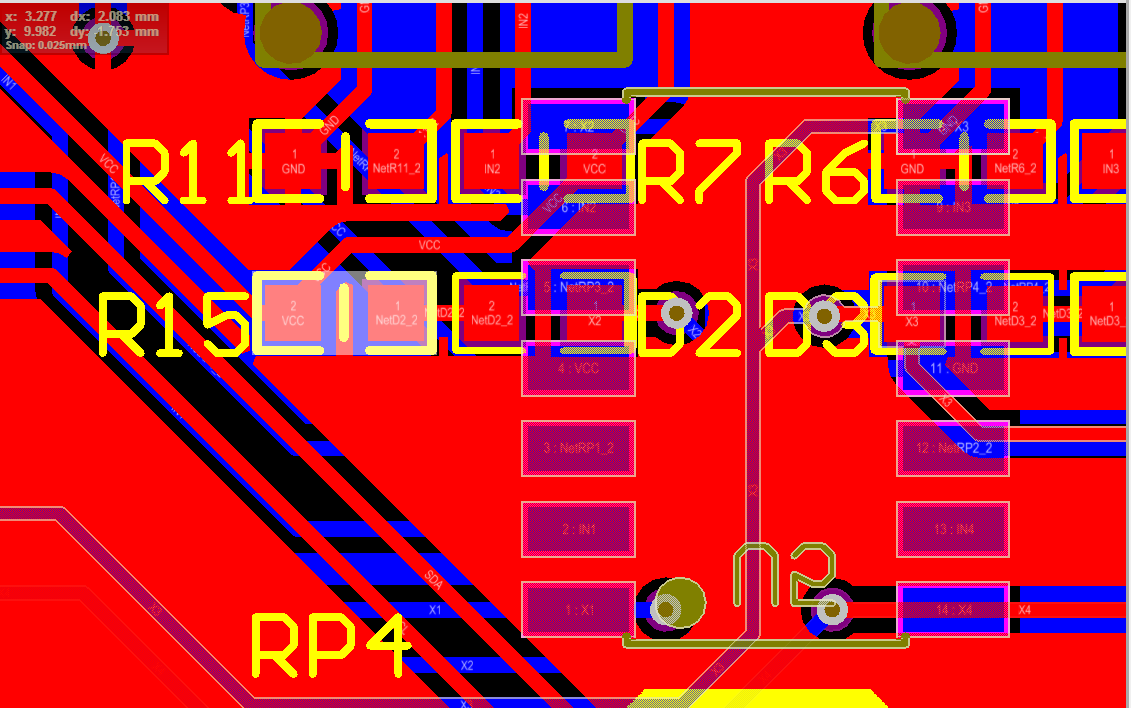

1.選中任意一個器件

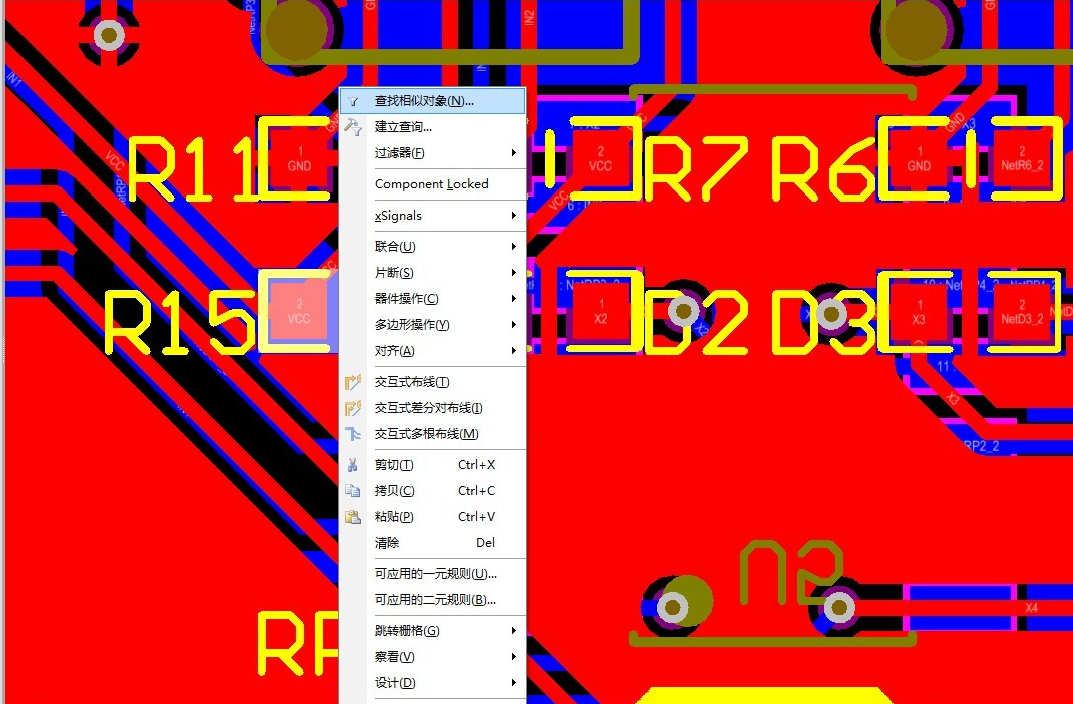

2.右鍵找到查找相似對象

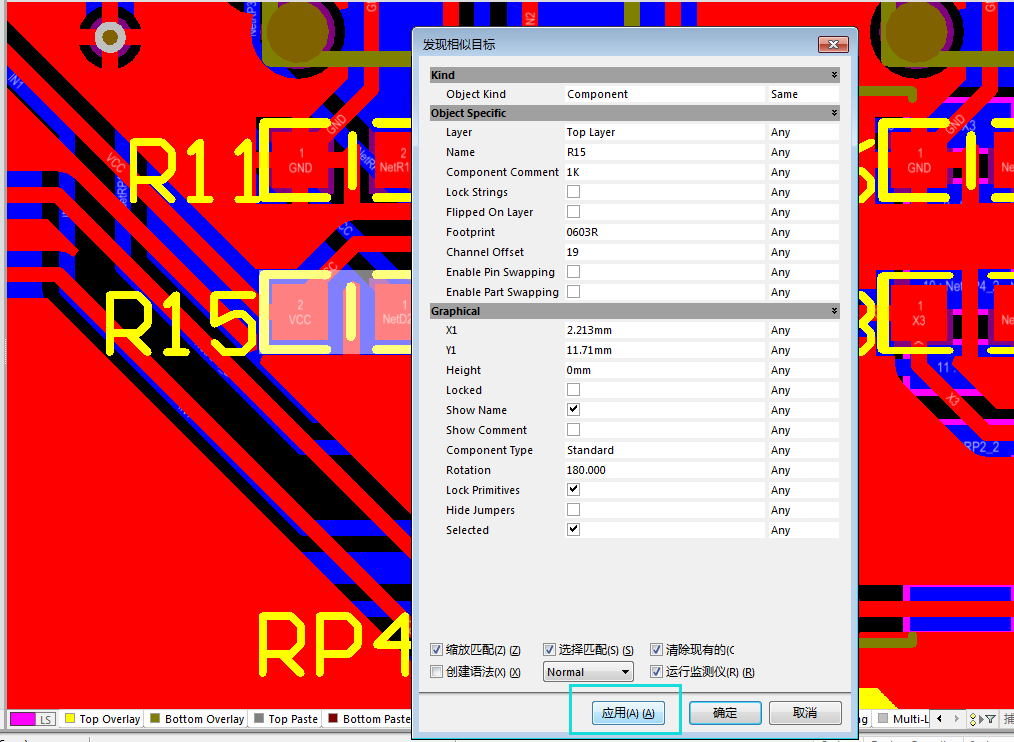

3.直接應用,然扣確定

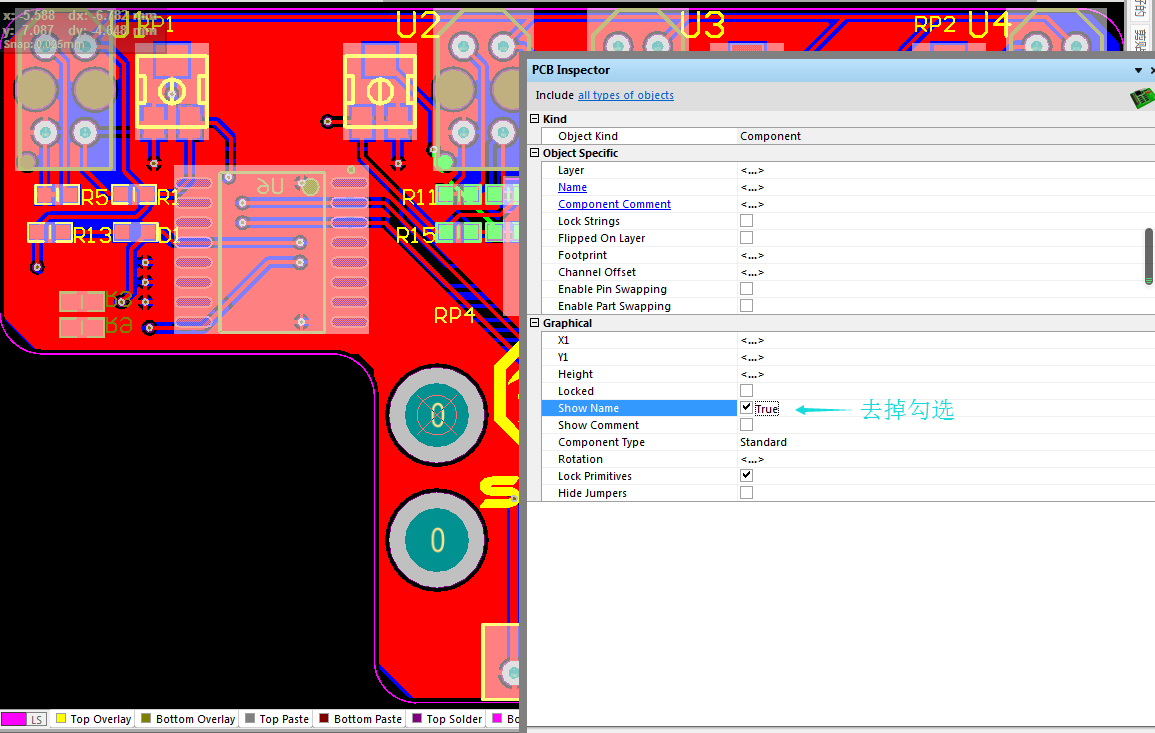

4.去掉勾選Show Name字符就消失

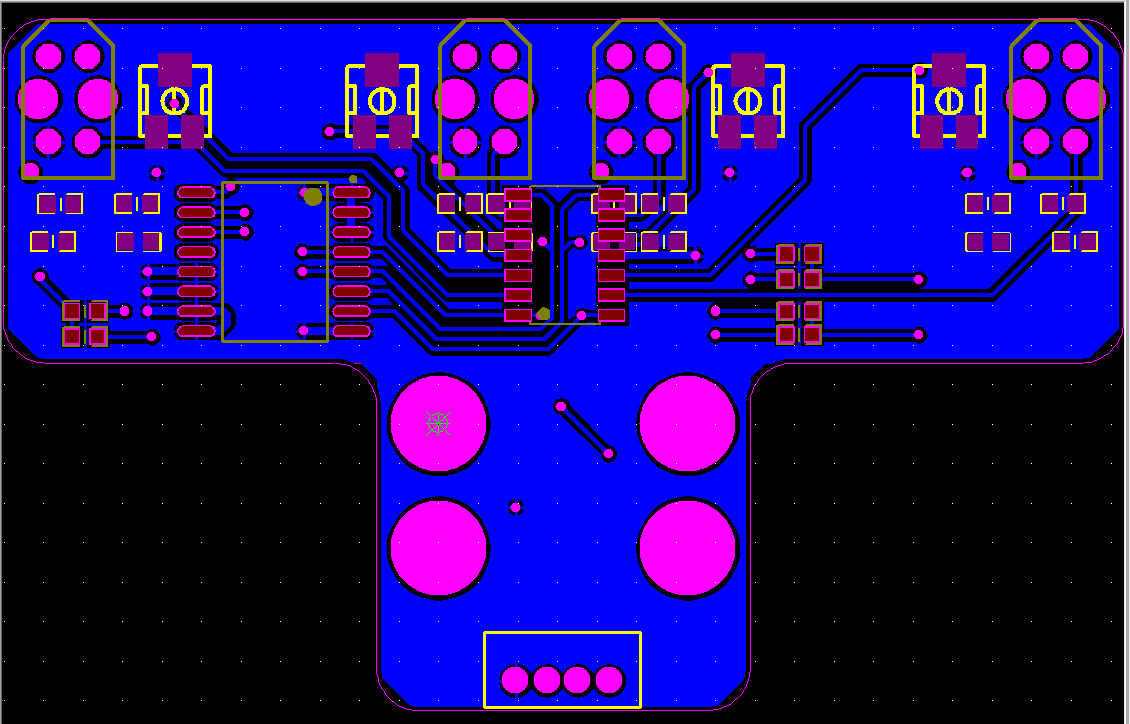

5.下面是去掉字符串效果圖
