Allegro是Cadence推出的PCB設計布線工具，適合設計高端復雜精密板，人性化的設置可以自定義和編輯流程。

1.對電氣連接、敷銅等檢查無誤后，設置文件夾保存輸出的GERBER和鉆孔文件

2.放置鉆孔圖到板外（若放置后沒有顯示符號的，請選擇NC－Drill Customization...點選Auto generate symbols生成）

3.輸出鉆孔文件（注意：有橢圓形槽孔的，需要單獨輸出文件）

4.在層菜單中查看各層次的構成元素，并記錄好，以便后面輸出GERBER選擇各層圖案輸出

5.設置輸出GERBER格式為RS-274X（其它參數按軟件默認參數即可）

6.對照層菜單中查看的圖案，把需要的層次及各層的元素輸出GERBER（注意：A 處不能為0，可以為6mil或其它正數值）

■ 案例1：Allegro輸出gerber后沒有外框和分孔圖

解決方案： 請?jiān)?/span>"Undefined line width" 請?zhí)钌虾线m的線寬，不要把線寬設為0。另外，Plot mode也不要選擇"Negative"，

以避免誤判，應該選擇"Positive"正片輸出。

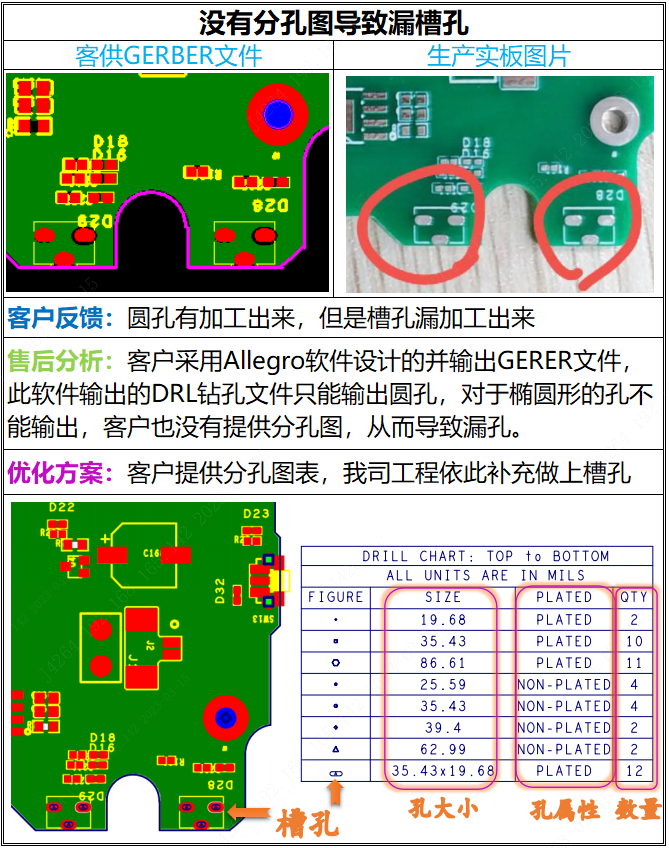

■ 案例2：Allegro輸出的DRL鉆孔中只有圓形孔，漏了長條形的橢圓形孔

解決方案： Allegro的長條形孔，drl鉆孔文件是不能導出的，只能通過rou槽孔文件導出

■ 案例3：Allegro輸出的DRL鉆孔中沒有孔徑大小

解決方案： 在輸出鉆孔文件(drl或rou)前選擇NC Parameters..，然后勾選Enhanced Excellon format
