技術指導:Protel 99SE輸出Gerber文件步驟
更新時間:2024-12-12 18:07
62912
4
文檔錯誤過時,
我要反饋

Protel 99SE是ProklTechnology公司基于Windows環境下開發的電路板設計軟件,不同版本之間存在不兼容的情況。為此我們建議盡量用原設計版本輸出Gerber,以保證輸出的圖形符合您的設計要求。
統計客戶的反饋,在輸出Gerber前有如下兩點請重點留意:
★重點提示1:AD等軟件外形層及非金屬化孔及槽的標準及規范點擊查看詳情
① 需要加工的槽孔跟板子唯一的外形層放在同一層
② 槽孔與外形規范設計且能有效輸出
★重點提示2:AD輸出Gerber前確認過孔是開窗、蓋油還是塞油點擊查看詳情

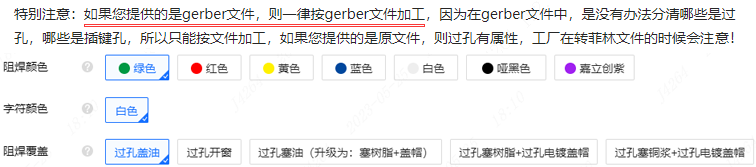

① 對于輸出Gerber下單的,嘉立創下單平臺選擇的"過孔蓋油"或"過孔開窗"選項無效,過孔屬性依Gerber文件為準
② 大多數的客戶要求過孔蓋油,而Protel 99SE默認輸出的資料是過孔開窗的,因此輸出Gerber前需要處理好(下面介紹過孔蓋油處理方法)

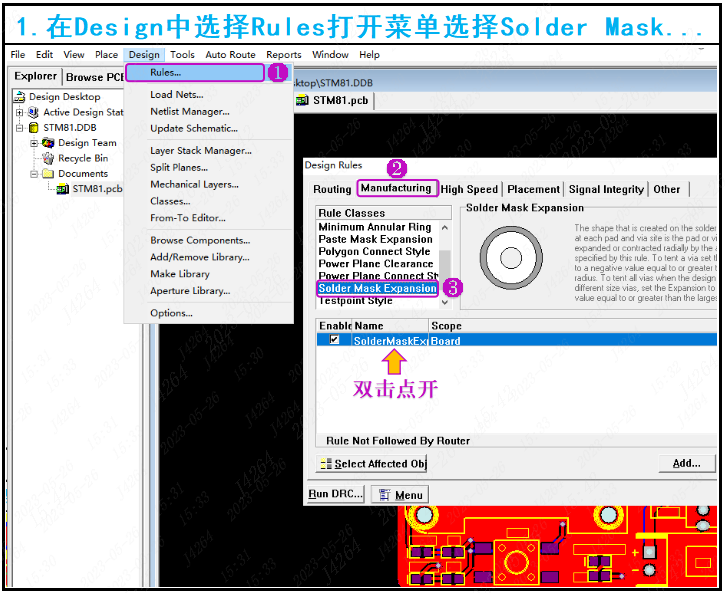

1. 打開文件,在菜單項中選擇Design-Rules,然后在新打開的菜單中選擇"SolerMaskExpansion..."雙擊點開

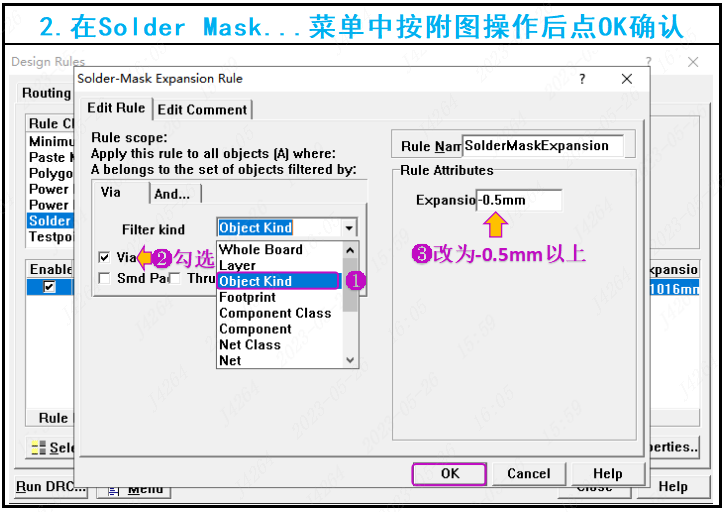

2. 在Solder-Mask Expansion Rule菜單中按圖示操作處理,就完成了所有過孔蓋油的操作了
..輸出Gerber文件五步驟..

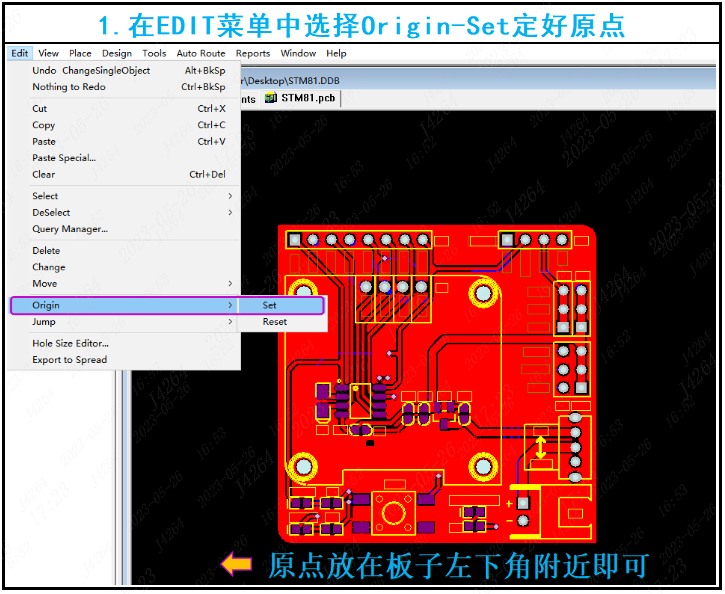

一、定義原點:在Edit菜單中選擇Origin-Set (快捷鍵E-O-S)定好原點,一般放在左下角附近即可。

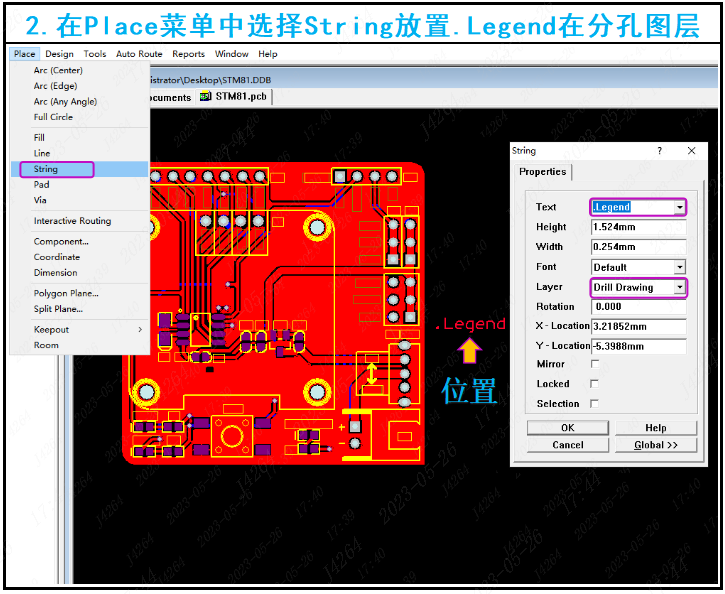

二、放置分孔圖表:在Place菜單中選擇String放置“.Legend”(快捷鍵P-S)在DrillDrawing(分孔圖層),位置在板子右邊或上方。

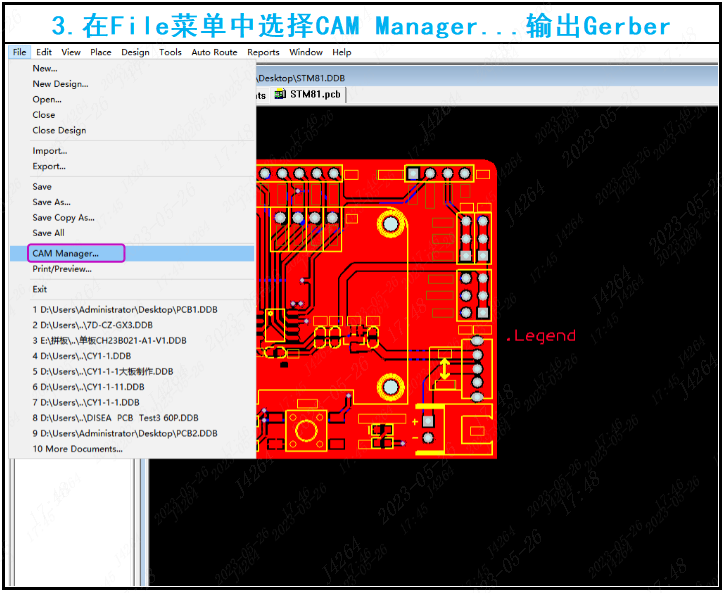

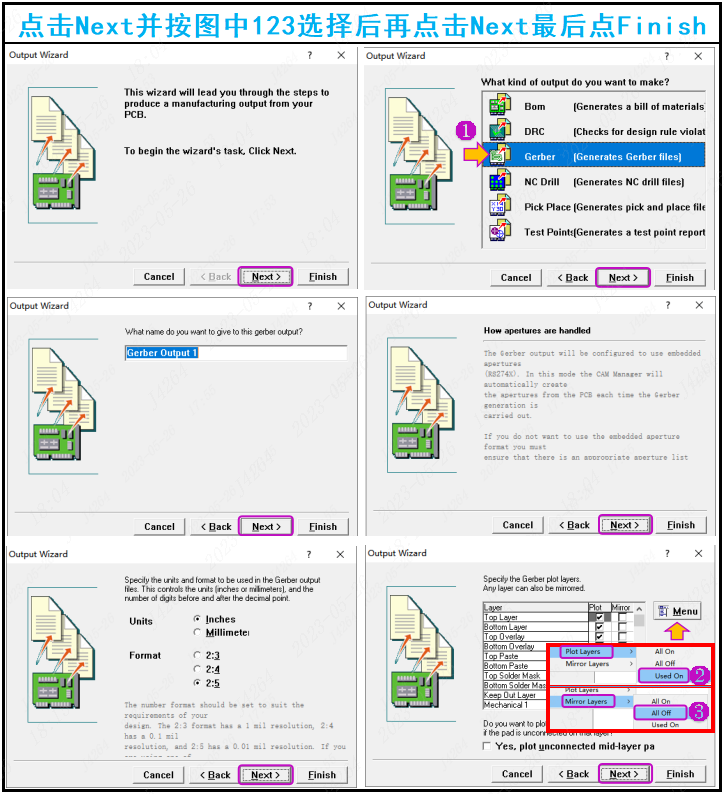

三、輸出Gerber:在File菜單中選擇CAM Manager...輸出Gerber

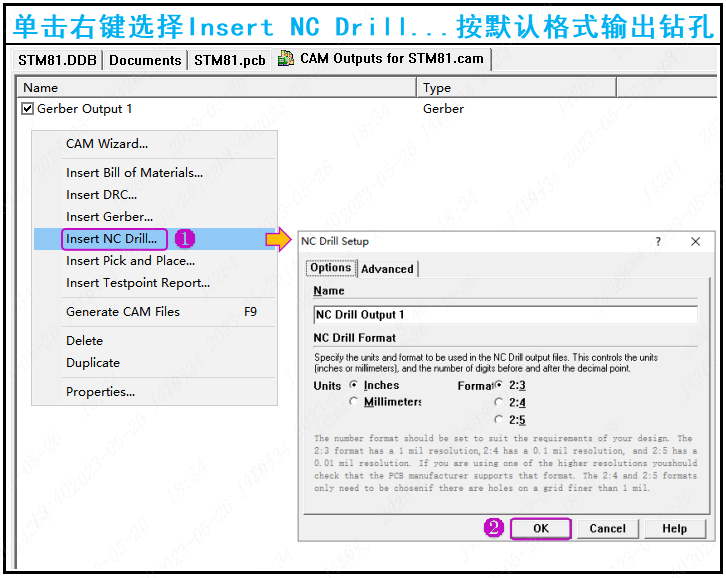

四、輸出鉆孔:在輸出Gerber菜單中右鍵選擇Insert NC Drill...輸出鉆孔

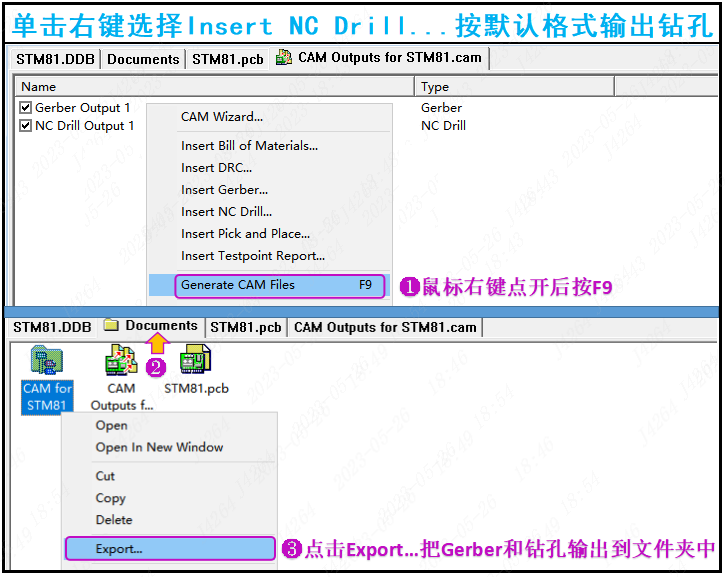

五、導出文件:把Gerber文件和鉆孔文件導出到指定的文件夾,壓縮后就可以下單了。
重點強調:
1)對于過孔焊盤有蓋油/開窗要求的,請依據上述方法處理好PCB文件再輸出Gerber文件。
2)資料中有八角形等異形焊盤的,導出來會變形或是導不出來,從而引起資料錯誤
您好,這是因?yàn)檩敵鰰r(shí),打散成一段段小線段構成圓弧的,要圓滑的需要您設置好輸出設置才可以的。
您好,99SE輸出的鉆孔有時會偏的,我們工程制作時會調整對齊的,您也可以確認生產稿再檢查,謝謝!
需要做封裝才支持,直接寫字不支持,建議改AD
