設計優化:提供拼板參照?qǐng)D注意事項
更新時間:2024-12-12 17:09
38477
0
文檔錯誤過時,
我要反饋

我們以滿足客戶需求為服務宗旨,對于客戶出貨方式提供單片與拼板出貨方式,其中提供多種拼板方式,滿足客戶的不同需求,目前我們制作的拼板主要是"郵票孔",客戶可以參考自行拼板,也可以下單選擇由嘉立創拼板。
在此重點說明"按客戶拼版資料出貨",也就是客戶提供拼版圖參考拼板, 在實際生產中出現以下問題:

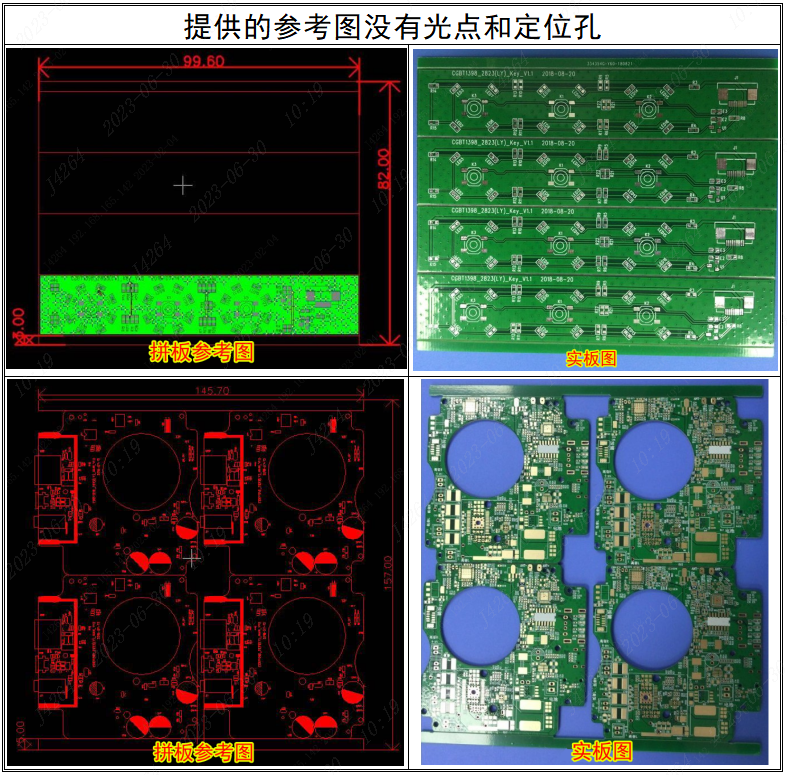

■ 客戶提供的拼板圖沒有光點定位孔等指示數據,實板也沒有光點和定位孔導致SMT不便組裝
■ 改善優化方案:我們依是否"標準SMT"組裝情況做如下處理:
?在嘉立創"標準型SMT":
001) 若原資料沒有工藝邊,我們將按SMT要求添加5MM工藝邊和光點、定位孔(不再通知客戶)
002) 若原資料工藝邊少于5mm,我們將把工藝邊加寬至5mm,并自行添加光點、定位孔(不再通知客戶)
?在嘉立創"經濟型SMT",或客戶自行SMT:
001) 若拼板圖中沒有工藝邊,我們不添加工藝邊、光點、定位孔
002) 若拼板圖中工藝邊上面光點、定位孔標示不清楚的,我們自行選位置添加;
003) 若拼板圖中工藝邊上面光點、定位孔沒有標示的,我們依客戶下單選擇指示增加(此選項2024年10月已上線)

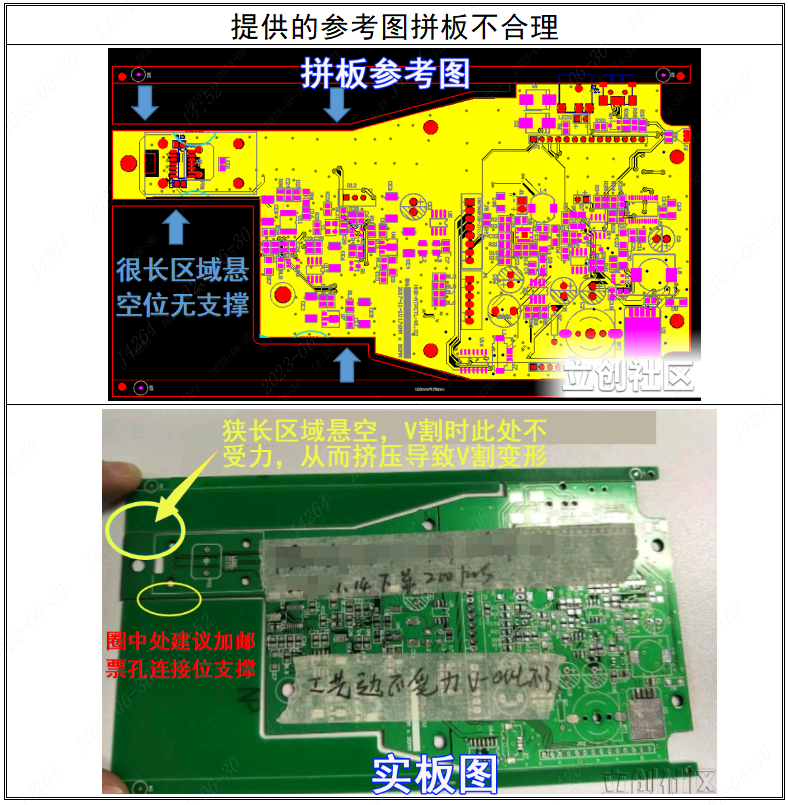

■ 客戶提供的拼板圖不規范,實板生產出現V偏斷板等品質不良
■ 改善優化方案:當發現拼板圖中會出現連接不良的,我們適當調整或添加連接位

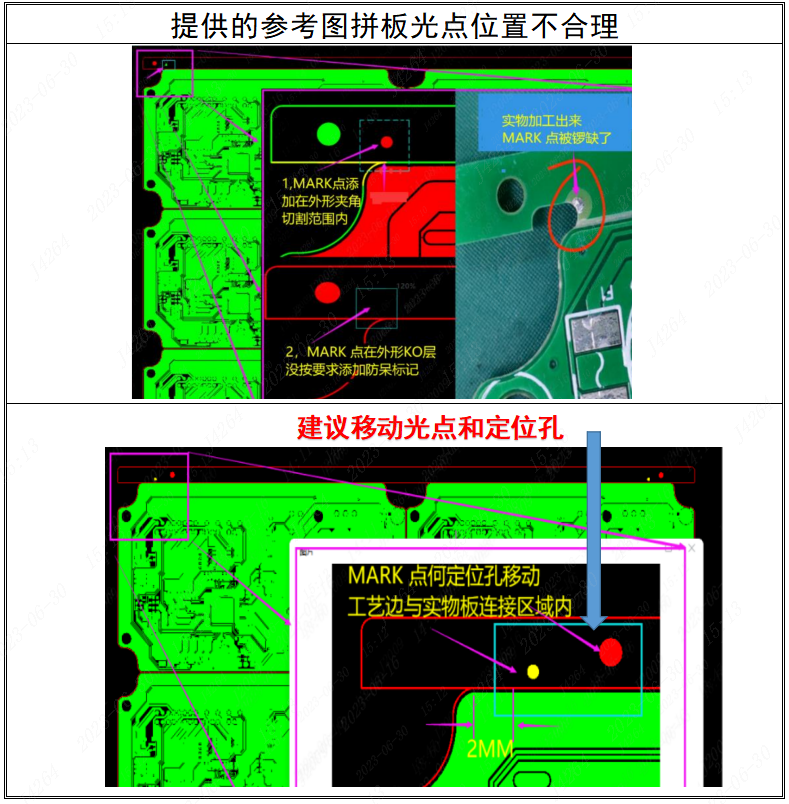

■ 客戶提供的拼板圖不規范,實板生產出現鑼壞光點等品質不良
■ 改善優化方案:當發現拼板圖中會出現破壞光點或定位孔/工藝邊的,我們適當調整或移動光點/定位孔位置
再次強調:
1)對于無工藝邊的,則不加MARK點及定位孔。但若需要嘉立創"標準型SMT"的,則會默認按SMT要求添加工藝邊、MARK點和定位孔
2)對于參考圖中工藝邊上面沒有MARK點及定位孔,依客戶指示來確定添加(此項由2024年10月更新,原規定為原資料中沒有標示則不添加)
3)對于提供參考圖中有MARK點及定位孔,其位置因圖片沒法看出詳細尺寸位置,我們只能自行選位置添加(若對尺寸位置有嚴格要求的,請您在文件中自行添加好)
4)對于提供拼板圖中可能出現斷板等品質不良的,我們工程發現了會適當調整(如添加連接位,移動光點、定位孔等),不再通知客戶,請您確認生產稿檢查
"按拼板參考圖來拼板"是協助附加項目,我們不能保證發現所有拼板不合理情況,因此在我們工程拼板后請確認生產稿仔細檢查拼板,有問題請反饋我們調整。對于因?qū)嶋H拼板未符合您的拼板圖要求的,不接受拒收PCB。?
